PCE Instruments VM30 Bedienungsanleitung Seite 7

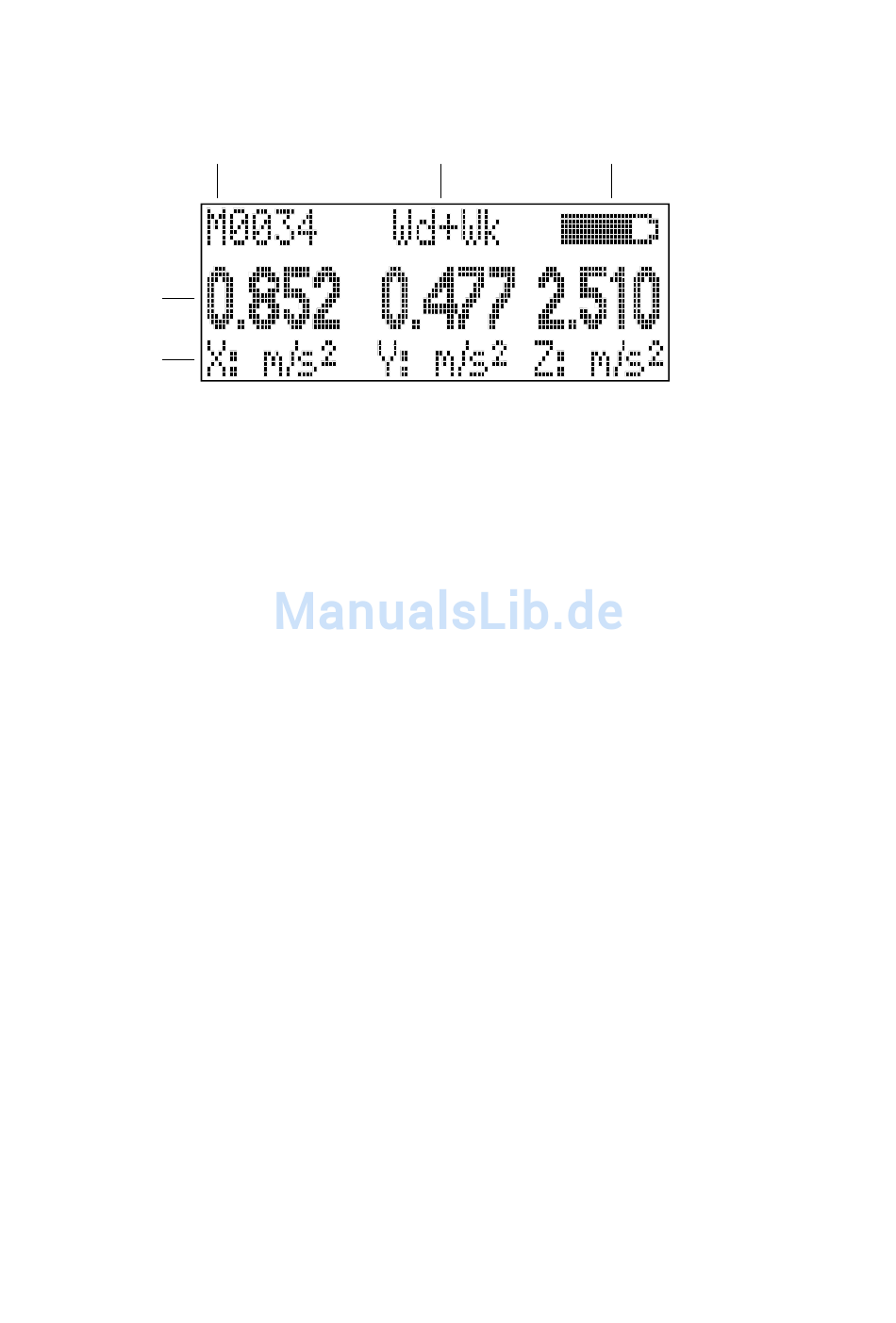

Eine typische Anzeige im Messbetrieb zeigt Bild 5.
Datensatz-Nr.
im Messdatenspeicher
und bei eVDV und A(T)
Messdauer
Messwerte
X / Y / Z
Maßeinheit
im Wechsel
mit Anzeigeart
Bild 5: Anzeige im Messbetrieb
Je nach angeschlossenem Sensortyp werden 1, 2 oder 3 Messwerte nebeneinander dargestellt.
Darunter finden Sie die Kanalbezeichnung (X / Y / Z) sowie im Wechsel die Maßeinheit und
die Anzeigeart.
In der Mitte über den Messwerten sehen das gewählte Filter. Bei den zeitgemittelten Anzeigear-
ten eVDV und A(T) wird im Wechsel mit dem Filtertyp die Meldung Overload ausgegeben,
falls während der Messdauer eine Übersteuerung auftrat.
Links daneben sehen Sie die Anzahl der bereits gespeicherten Messwerte. Bei automatischer
Speicherung im Datenloggermodus erhöht sich diese mit jedem Speichervorgang selbständig.
Bei den zeitgemittelten Anzeigearten eVDV und A(T) wird im Wechsel mit der Speichernum-
mer die Messdauer in Stunden, Minuten und Sekunden angezeigt.
In der rechten oberen Ecke befindet sich die Batterieanzeige. Bei entladener Batterie erscheint
stattdessen die Meldung Bat! und ein akustisches Signal ertönt.
Bei automatischem Messbereichswechsel (Autoranging) wird statt des betreffenden Messwerts
GAIN UP oder GAIN DOWN angezeigt. Bei Übersteuerung erscheint die Anzeige OVER
LOAD.
Filtertyp und
Übersteuerung
während der
Messdauer bei
eVDV, Ahv und A(T)
7
Batterie-
anzeige
