provocando roturas o pérdida de control, lo que podría causar
lesiones personales.
¡PRECAUCIÓN! El dispositivo está diseñado para su uso en
interiores.
A pesar de su diseño intrínsecamente seguro y del uso de medidas
de seguridad y medidas de protección adicionales, siempre existe
un riesgo residual de lesiones durante el funcionamiento.

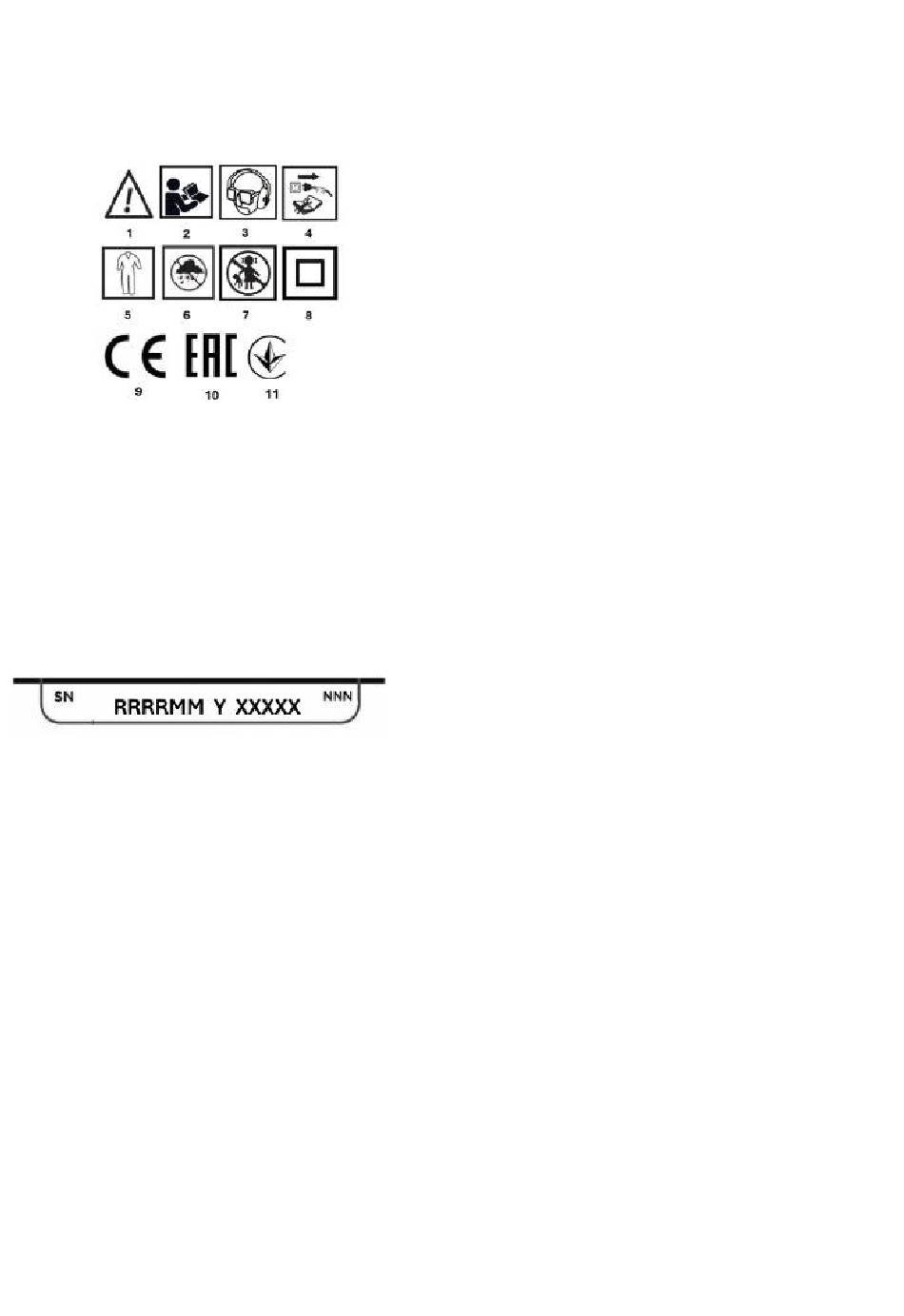

PICTOGRAMAS Y ADVERTENCIAS
1. ¡PRECAUCIÓN! ¡Tome precauciones especiales!
2. ¡Lea las instrucciones de funcionamiento y respete las
advertencias y precauciones de seguridad que en ellas se
incluyen!
3. Utilice equipo de protección personal (gafas de seguridad,
protectores auditivos, mascarilla antipolvo).
4. Desconecte el cable de alimentación antes de realizar cualquier
trabajo de mantenimiento o reparación.
5. Utilice ropa protectora.
6. Proteja el dispositivo de la humedad.
7. Mantenga a los niños alejados de la herramienta.
8. Clase de protección II.
9. Marca de certificación CE
10. Marca de certificación EAC.
11. Marca de certificación del mercado ucraniano.
MARCAS EN EL DISPOSITIVO
-año de fabricación
RRRR
-mes de fabricación
MM
-designación adicional
Y
-número de serie
XXXXX
-marcación adicional
NNN
DISEÑO Y APLICACIÓN
Los taladros percutores son herramientas eléctricas manuales con
aislamiento de clase II. Los dispositivos son accionados por un
motor conmutador monofásico, cuya velocidad de rotación se
reduce mediante una transmisión por engranajes. Este tipo de
herramienta eléctrica se utiliza ampliamente para taladrar agujeros
en madera, materiales derivados de la madera, metal, cerámica y
plásticos en modo sin percusión, y en hormigón, ladrillo y materiales
similares en modo percusión. Se utilizan en trabajos de renovación
y construcción, carpintería y todo tipo de trabajos de bricolaje.
No utilice la herramienta eléctrica para fines distintos de aquellos
para los que ha sido diseñada.
DESCRIPCIÓN DE LAS PÁGINAS GRÁFICAS
La numeración que figura a continuación se refiere a los
componentes del dispositivo que se muestran en las páginas
gráficas de este manual.
1. Portabrocas
2. Interruptor de modo de funcionamiento
3. Botón de bloqueo del interruptor
4. Interruptor de sentido de giro
5. Perilla de ajuste de la velocidad de rotación
6. Interruptor
7. Mango adicional
8. Tira limitadora de profundidad de perforación
* Puede haber diferencias entre el dibujo y el producto.
CONTENIDO
• Mango adicional
• Tira limitadora de profundidad de perforación
• Llave - pomo
• Brocas
• Maletín de transporte
PREPARACIÓN PARA EL TRABAJO
INSTALACIÓN DE LA MANGO ADICIONAL
Por razones de seguridad personal, se recomienda utilizar
siempre el mango adicional (7). El mango adicional se puede
girar antes de fijarlo a la carcasa del taladro, lo que le permite
seleccionar la posición más conveniente para el trabajo que se
va a realizar.
• Afloje la perilla que bloquea la brida de la empuñadura auxiliar
(7) girándola en sentido antihorario.
• Deslice el collarín del mango auxiliar (7) sobre la parte cilíndrica
de la carcasa del taladro.
• Gírelo hasta la posición más conveniente.
• Apriete la perilla de bloqueo del mango auxiliar (7) en sentido
horario para fijar el mango.
INSTALACIÓN DEL
PERFORACIÓN
La banda limitadora (8) se utiliza para ajustar la profundidad de la
broca en el material.
• Afloje la perilla de bloqueo de la brida del mango auxiliar (7).
• Inserte la tira limitadora (8) en el orificio de la brida del mango
auxiliar.
• Ajuste la profundidad de perforación deseada.
• Bloquee apretando el pomo de bloqueo del collarín del mango
auxiliar (7).
MONTAJE DE LAS HERRAMIENTAS DE TRABAJO
Desconecte la herramienta eléctrica de la fuente de alimentación.
• Inserte la llave en uno de los orificios de la circunferencia del
portabrocas (1).
• Abra las mordazas hasta el tamaño deseado.
• Inserte el vástago cilíndrico de la broca en el orificio del
portabrocas (1) hasta el tope.
• Utilizando la llave (insertada sucesivamente en los tres orificios
de la circunferencia del portabrocas), sujete las mordazas del
portabrocas al vástago de la broca.
Recuerde siempre retirar la llave del taladro después de
insertar o retirar la broca.
FUNCIONAMIENTO/AJUSTES
ENCENDIDO/APAGADO
La tensión de red debe corresponder a la tensión especificada
en la placa de características del taladro.
Encendido
• Pulse el botón de encendido (6) y manténgalo en esta posición.
Apagado
• Suelte la presión sobre el botón de encendido (6). Bloqueo del
interruptor (funcionamiento continuo) Encendido:
• Pulse el botón de encendido (6) y manténgalo en esta posición.
• Pulse el botón de bloqueo del interruptor (3) (fig. A).
• Suelte el botón de encendido (6).
• Pulse y suelte el botón de encendido (6).
El rango de velocidad del husillo se ajusta según la presión
aplicada al botón del interruptor.
MANDO DE CONTROL DE LA VELOCIDAD DEL EJE
El taladro le permite trabajar a diferentes velocidades del husillo. El
ajuste se realiza mediante el mando (5) (Fig. A). Dentro de cada
ajuste del mando de ajuste de velocidad, la velocidad se puede
ajustar suavemente aumentando o disminuyendo la presión sobre
el botón del interruptor (6).
• Al girar el mando (5) en sentido horario se aumenta la velocidad.
• Al girar el mando (5) en sentido antihorario se reduce la
velocidad.
• Consulte los símbolos del mando de control de velocidad o del
interruptor.
La selección correcta de la velocidad se realiza mientras el taladro
funciona sin carga con la función de bloqueo del interruptor
53
