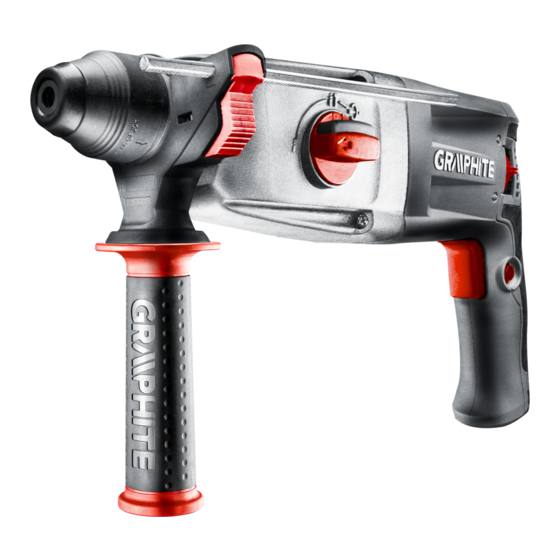

GRAPHITE 58G528 Betriebsanleitung
Hammerbohrmaschine
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
MŁOTOWIERTARKA
ROTARY HAMMER DRILL
HAMMERBOHRMASCHINE
ПЕРФОРАТОР
ПЕРФОРАТОР
FÚRÓKALAPÁCS
BORMASINA PERCUTANTA
VRTACÍ KLADIVO
VŔTACIE KLADIVO
VRTALNO KLADIVO
PERFORATORIUS
PERFORATORS
LÖÖKTRELL
БОРМАШИНА УДАРНА
ČEKIĆBUŠILICA
BUŠILICA SA ČEKIĆEM
ΣΦΥΡΑ
MARTILLOTALADRO
ES
MARTELLO PERFORATORE
BOORHAMER
NL
58G528
Inhaltsverzeichnis
Verwandte Anleitungen für GRAPHITE 58G528
Inhaltszusammenfassung für GRAPHITE 58G528
- Seite 1 БОРМАШИНА УДАРНА MŁOTOWIERTARKA ČEKIĆBUŠILICA ROTARY HAMMER DRILL BUŠILICA SA ČEKIĆEM HAMMERBOHRMASCHINE ΣΦΥΡΑ ПЕРФОРАТОР MARTILLOTALADRO ПЕРФОРАТОР MARTELLO PERFORATORE FÚRÓKALAPÁCS BOORHAMER BORMASINA PERCUTANTA VRTACÍ KLADIVO 58G528 VŔTACIE KLADIVO VRTALNO KLADIVO PERFORATORIUS PERFORATORS LÖÖKTRELL...
- Seite 3 INSTRUKCJA OBSŁUGI ....5 INSTRUCTION MANUAL ....14 BETRIEBSANLEITUNG .
-
Seite 20: Detaillierte Sicherheitsvorschriften
ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG BOHRHAMMER 58G528 HINWEIS: LESEN SIE VOR DER INBETRIEBNAHME DIESES ELEKTROWERKZEUGS DIE VORLIEGENDE BETRIEB- SANLEITUNG GRÜNDLICH DURCH UND BEWAHREN SIE DIESE AUF. DETAILLIERTE SICHERHEITSVORSCHRIFTEN WARNHINWEISE ZUM BETRIEB DES BOHRHAMMERS Hinweis: Vor allen Einstellungs-, Bedienungs- (Austausch des Bohrers) oder Reparaturtätigkeiten ziehen Sie den Stecker der Versorgungsleitung aus der Netzsteckdose. -
Seite 21: Vorbereitung Auf Den Einsatz
Verwenden Sie persönliche Schutzmittel (Schutzbrillen, Gehörschutz und Staubschutzmaske). Ziehen Sie das Netzkabel aus der Steckdose vor Beginn der Bedien- oder Instandsetzungstätigkeiten. Vor Regen schützen. Kinder nicht ans Gerät heranlassen. AUFBAU UND VERWENDUNGSZWECK Der Bohrhammer ist ein manuell betriebenes Elektrowerkzeug mit zweiter Isolierklasse. Das Gerät wird mit einem einphasigen Kommutatormotor betrieben, dessen Drehzahl mit einer Zahnradübersetzung redu- ziert wird. - Seite 22 MONTAGE DER LEISTE DES BOHRTIEFENANSCHLAGS Der Anschlag (8) dient zum Bestimmen der Eindringtiefe des Bohrers im Werkstoff. ● Die Arretiertaste für die Leiste des Bohrtiefenanschlags (9) (Abb. A) betätigen. ● Die Leiste des Bohrtiefenanschlags ( 8) in die Öffnung am Flansch des Zusatzgriffs (7) einschieben. ●...
- Seite 23 Ausschalten – den Hauptschalter (5) lösen. Schalterarretierung (Dauerbetrieb) Einschalten: ● Den Hauptschalter ( 5) drücken und in dieser Position halten. ● Die Taste der Schalterarretierung ( 4) (Abb. D) drücken. ● Den Hauptschalter ( 4) lösen. Ausschalten: ● Den Hauptschalter ( 5) drücken und lösen.
-
Seite 24: Bedienung Und Wartung
BOHREN OHNE SCHLAGFUNKTION Das Bohren in solchen Stoffen wie Stahl, Holz und Kunststoffe kann mit dem Bohrhammer mit Schlag- funktion unter der Anwendung der Dreibackenaufnahme samt Adapter vorgenommen werden. Bauen Sie die Dreibackenaufnahme und Adapter zusammen platzieren Sie diese in der Aufnahme des Bohrhammers (gehen Sie wie bei den Bits mit der SDS-Plus-Aufnahme vor) (Abb. -
Seite 25: Technische Parameter
● Bei übermäßiger Funkenbildung am Kommutator muss der Zustand der Motorkohlebürsten von einem Fachmann überprüft werden. ● Bei einer Beschädigung des Netzkabels ist die Leitung mit identischen Parametern auszutauschen. Diese Tätigkeit ist einem Fachmann anzuvertrauen oder das Gerät an den Servicedienst zu übergeben. ●... - Seite 26 um den Benutzer vor den Auswirkungen von Vibrationen beispielsweise durch die Wartung des Elektro- werkzeugs und der Arbeitswerkzeuge, die Sicherung der richtigen Temperatur der Hände, die richtige Ar- beitsorganisation, zu schützen. Schalldruckpegel Lp = 92,64 dB(A) K = 3 dB(A) Schalleistungspegel: Lw = 103,64 dB(A) K = 3 dB(A) Wert der Schwingungsbeschleunigung (Bohren mit Schlagfunktion im Beton)
