Masimo softFlow 2 Einrichtung

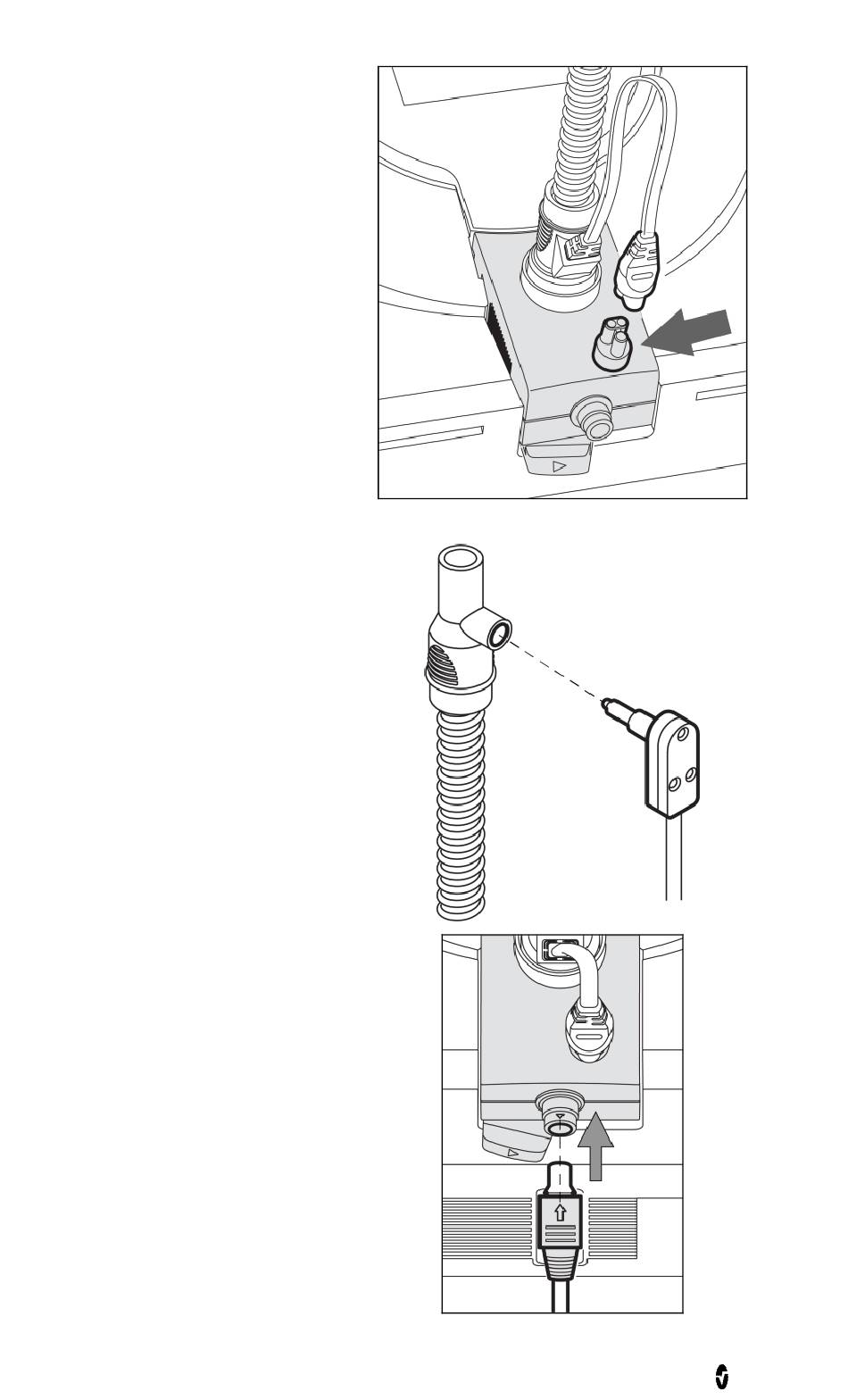

5 Stecken Sie den Stecker des
Heizkabels des InnoTube von oben in
die dafür vorgesehene Buchse am
Applikatormodul Junior.
6 Stecken Sie den abgewinkelten
Stecker des Temperaturmesselements in
die dafür vorgesehene Buchse am
vorderen Ende des InnoTube.
7 Stecken Sie den Stecker des
Sensorkabels in die dafür vorgesehene
Buchse an der Vorderseite des
Applikatormodul Junior. Achten Sie auf
die entsprechenden Pfeile auf dem
Kabel und die Buchse, die die richtige
Ausrichtung angeben.
