Kapitel 1
Eingangssteuerlogik und HIM-Bedienelement
Die digitalen Benutzereingänge werden an TB3 angeschlossen. Die
Optionen L4, L5 und L6 haben je neun Steuereingänge. Die Funktion
jedes Eingangs muß durch Programmierung gewählt werden (siehe
später in diesem Abschnitt). Die Optionen L4E, L5E und L6E
entsprechen den Optionen L4, L5 und L6, weisen jedoch zusätzlich
Pulsgebereingänge auf.
Brücken der Control Interface Karte
WICHTIG: Wenn die Control Interface Karte installiert wird, müssen
an der Hauptsteuerplatine die Brücken 3 & 4 sowie 17 & 18 auf
Brückenblock J4 (bzw. J7 bei FUs über 5,6 kW) entfernt werden. Nach
dem Entfernen können die Brücken an der Position "Reserve" auf der
Hauptsteuerplatine angebracht werden. Wird die Karte wieder
ausgebaut, so müssen die Brücken wieder angebracht und der
Parameter [Eingang Konfig] auf "1" programmiert werden.

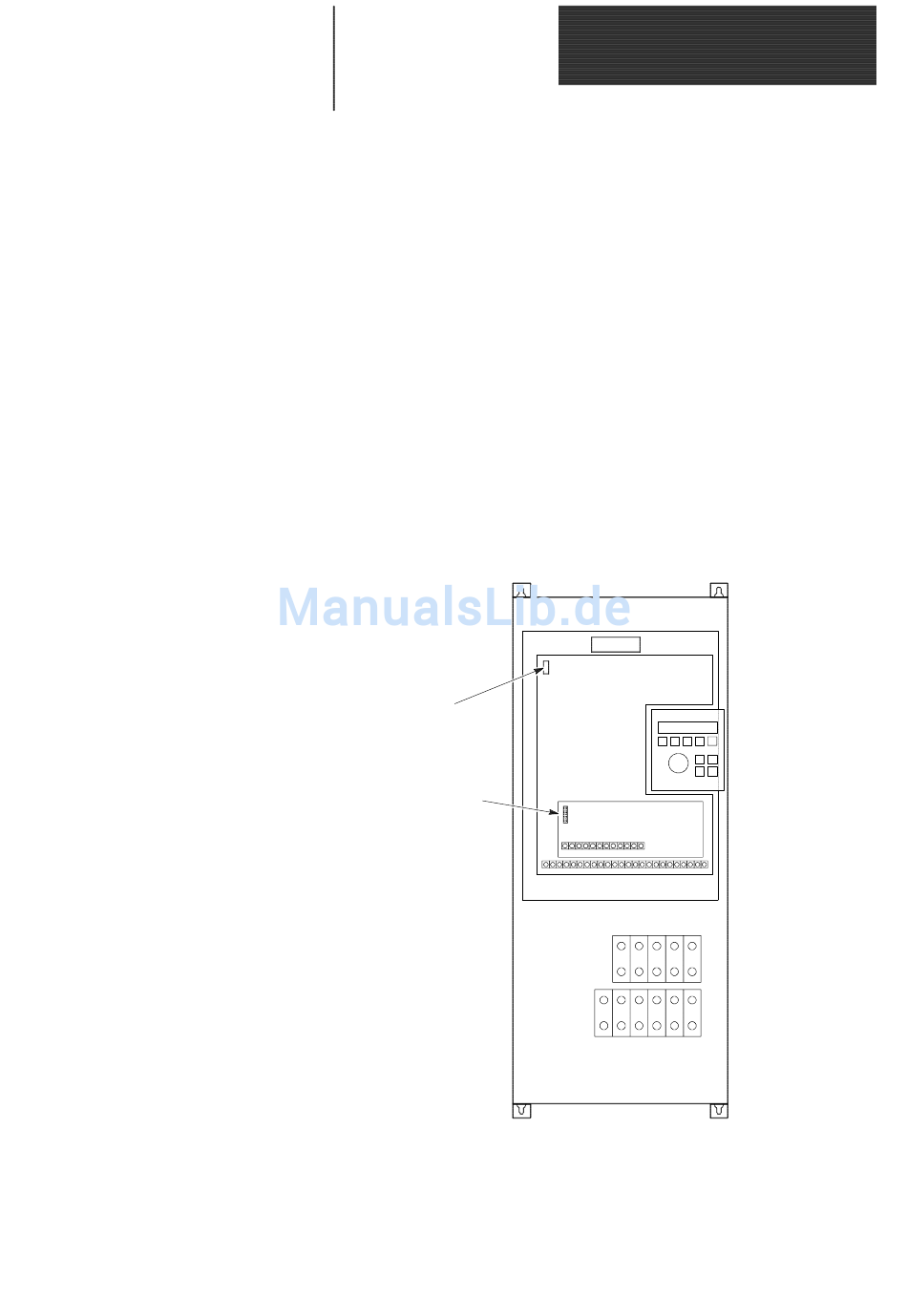

Abbildung 1.2
Position der Brucken
Ersatz-
brücken
Brückenblock J7
(auf der
Hauptsteuerplatine)
AB0365B
1-3
