Ausbau der Hauptsteuerplatine

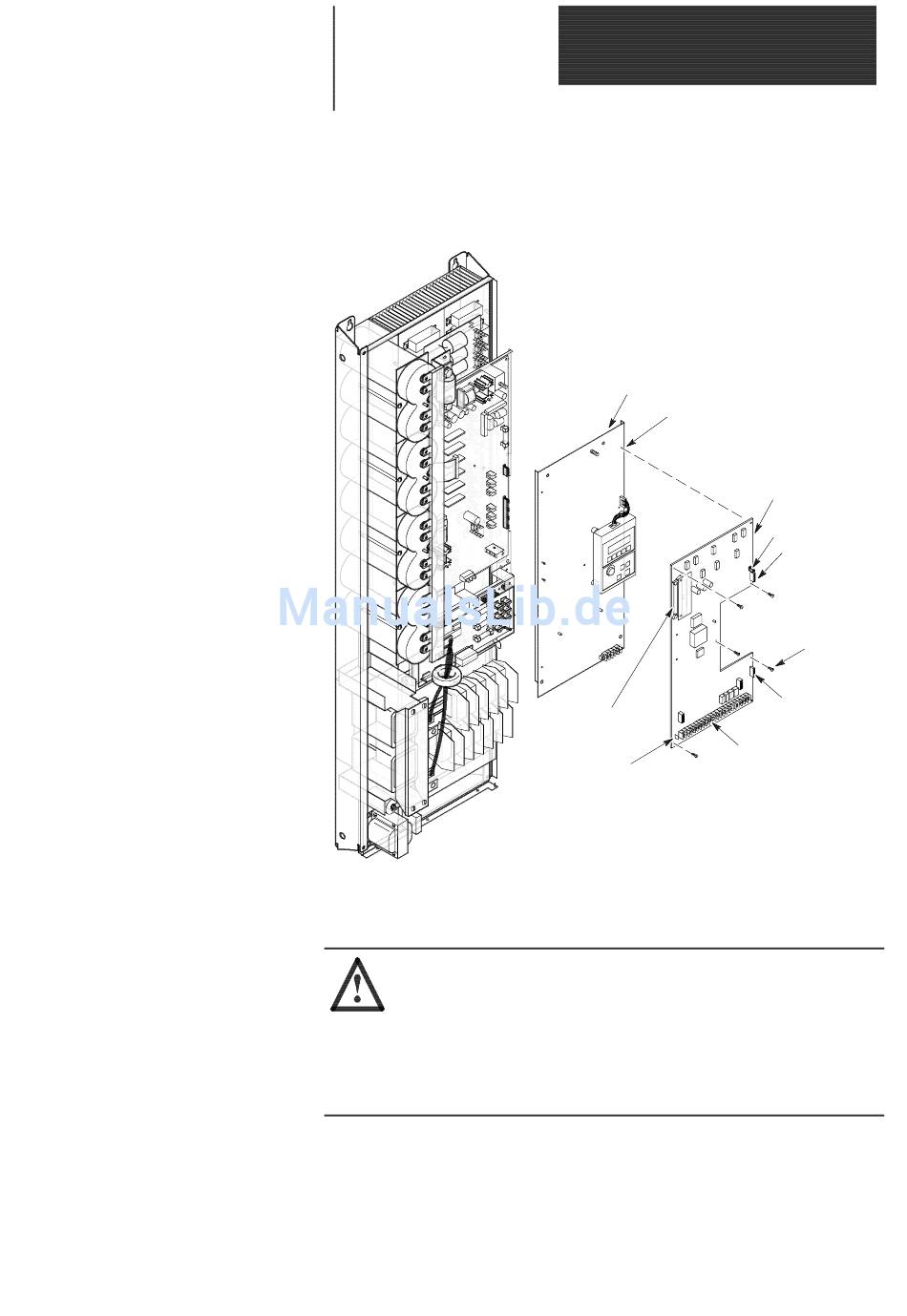

Abbildung 3.6
Hauptsteuerplatine und Montageplatte
Ausbau
ACHTUNG: Stellen Sie vor dem Auseinanderbau des FUs sicher,
daß die Stromzufuhr ausgeschaltet und getrennt ist. Das
Nichtbeachten dieser Vorsichtsmaßnahme kann zum Tod oder zu
schweren Verletzungen führen. Überprüfen Sie die Busspannung
durch Messung der Spannung zwischen +DC und - -DC an der
Klemmleiste TB1. Nehmen Sie keinerlei Arbeiten am FU vor,
solange die Busspannung nicht 0 V beträgt.
Kapitel 3
Auseinanderbau und Zugang zu internen
FU-Komponenten
Montageplatte
Aufschiebbares
Distanzstück
Steckver-
binder J2
Anschluß für
Erdungsdraht am
Steckverbinder
J10
Hauptsteuer-
platine
Steckverbinder
J1
Steckverbinder
J6
Montage-
schraube
Steckver-
binder J8
Klemmleiste
TB2
AB0369E
3-13
