Autotransformator

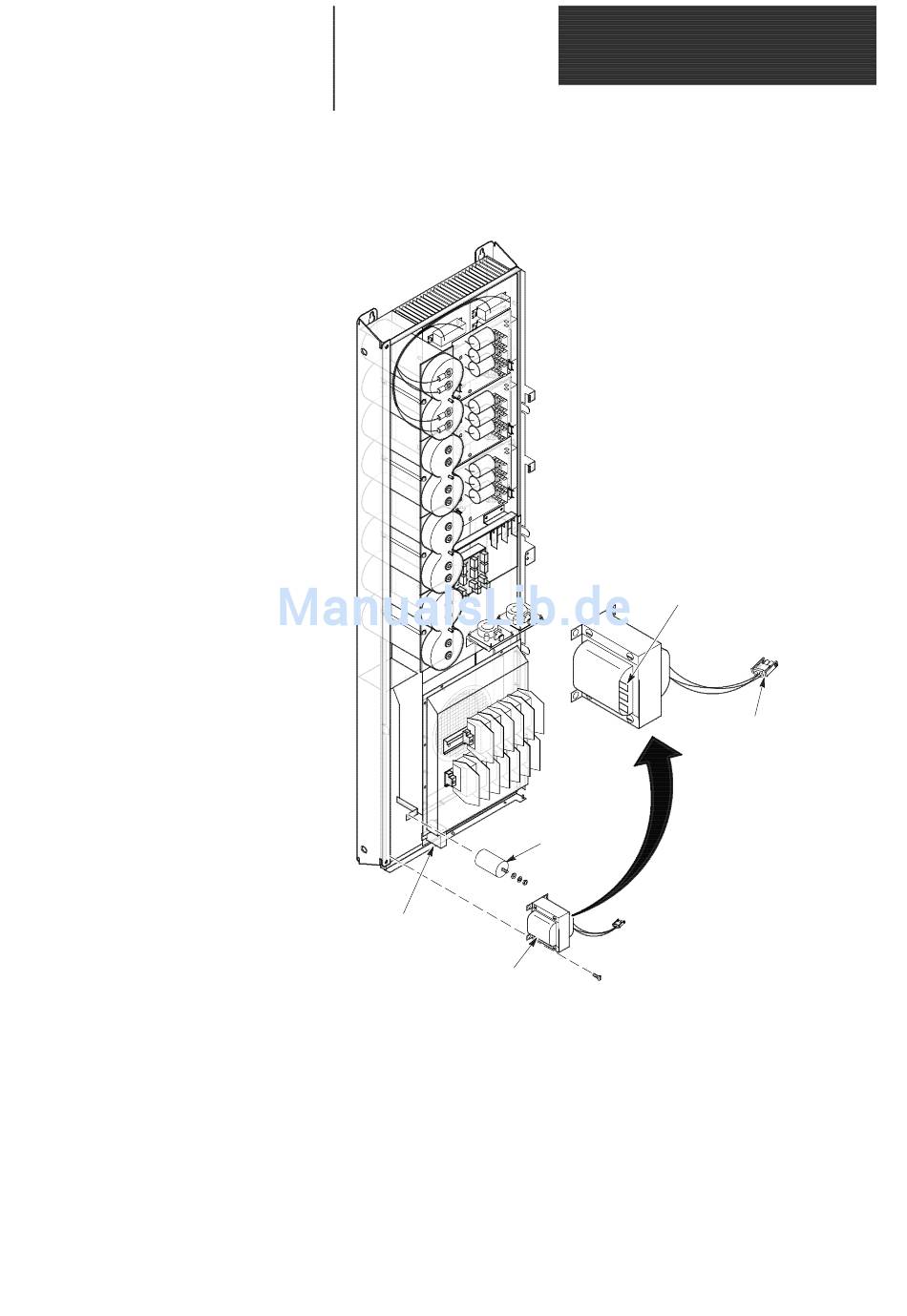

Abbildung 5.12
Autotransformator
MOV-Spannungs-
spitzenunterdrückung
Autotransformator
Ausbau
1. Trennen Sie die Stromzufuhr zum FU.
2. Stellen Sie sicher, daß an den TB1-Klemmen +DC und - -DC keine
Spannung (0 V) anliegt, bevor Sie weitere Schritte durchführen.
3. Stellen Sie sicher, daß an TB2 und TB3 sowie an anderen externen
Steckverbindungen keine Steuerspannung anliegt.
4. Stecken Sie den Draht des Autotransformators aus der TB1-Klemme
S-L2.
5. Entfernen Sie den Draht von der Aufsteckverbindung des Autotrans-
formators. Notieren Sie sich die Position der Verbindung für die
spätere Installation.
Kapitel 5
Auswechseln von Bauteilen
Aufsteck-
verbindungen
Lüfter-
kondensator
Kabelbaum
AB0619A
5-23
