Erdschlußsensor CT
Der Erdschlußsensor CT befindet sich in der linken unteren Ecke des
FUs.

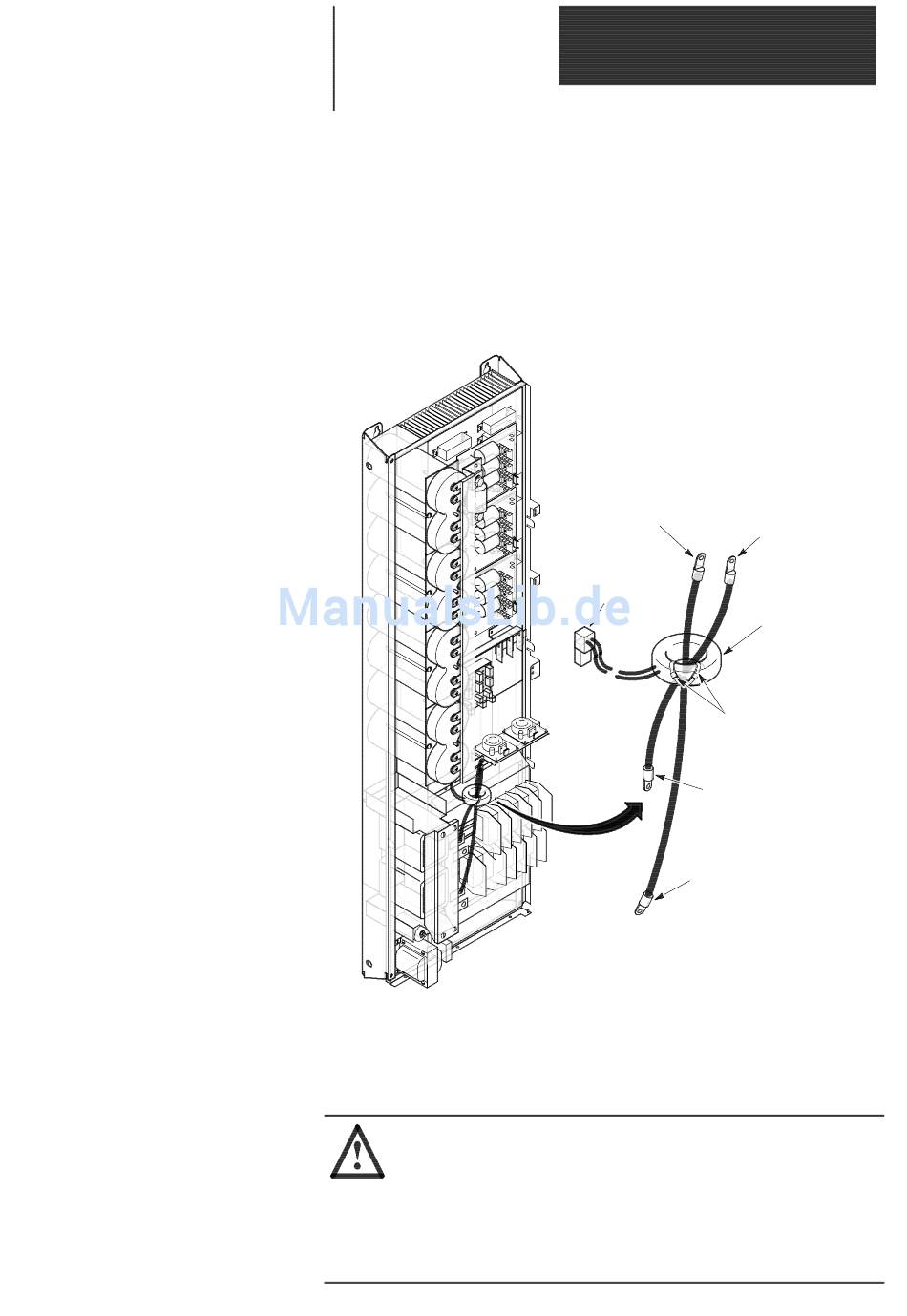

Abbildung 5.14
Erdschlußsensor
Ausbau
ACHTUNG: Stellen Sie vor dem Auseinanderbau des FUs sicher,
daß die Stromzufuhr ausgeschaltet und getrennt ist. Das
Nichtbeachten dieser Vorsichtsmaßnahme kann zum Tod oder zu
schweren Verletzungen führen. Überprüfen Sie die Busspannung
durch Messung der Spannung zwischen +DC und - -DC an der
Klemmleiste TB1. Nehmen Sie keinerlei Arbeiten am FU vor,
solange die Busspannung nicht 0 V beträgt.
Kapitel 5
Auswechseln von Bauteilen
Steckverbinder für DC- - der
Steckverbinder für DC+ der
Zwischenkreiskondensator-
Zwischenkreiskondensator-
Busschiene
Steckverbinder für
Gate-Treiberplatine
J2
Kabelbinder
Steckverbinder
für DC- - der
Zwischenkreis-
Steckverbinder für DC+
der Zwischenkreis-
Busschiene
Erdschluß-
sensor CT
drossel L1
drossel L1
AB0388D
5-27
