Sprinz SPRINTER PLUS SP13 Montageanleitung Seite 8

MONTAGE DER DUSCHE
8

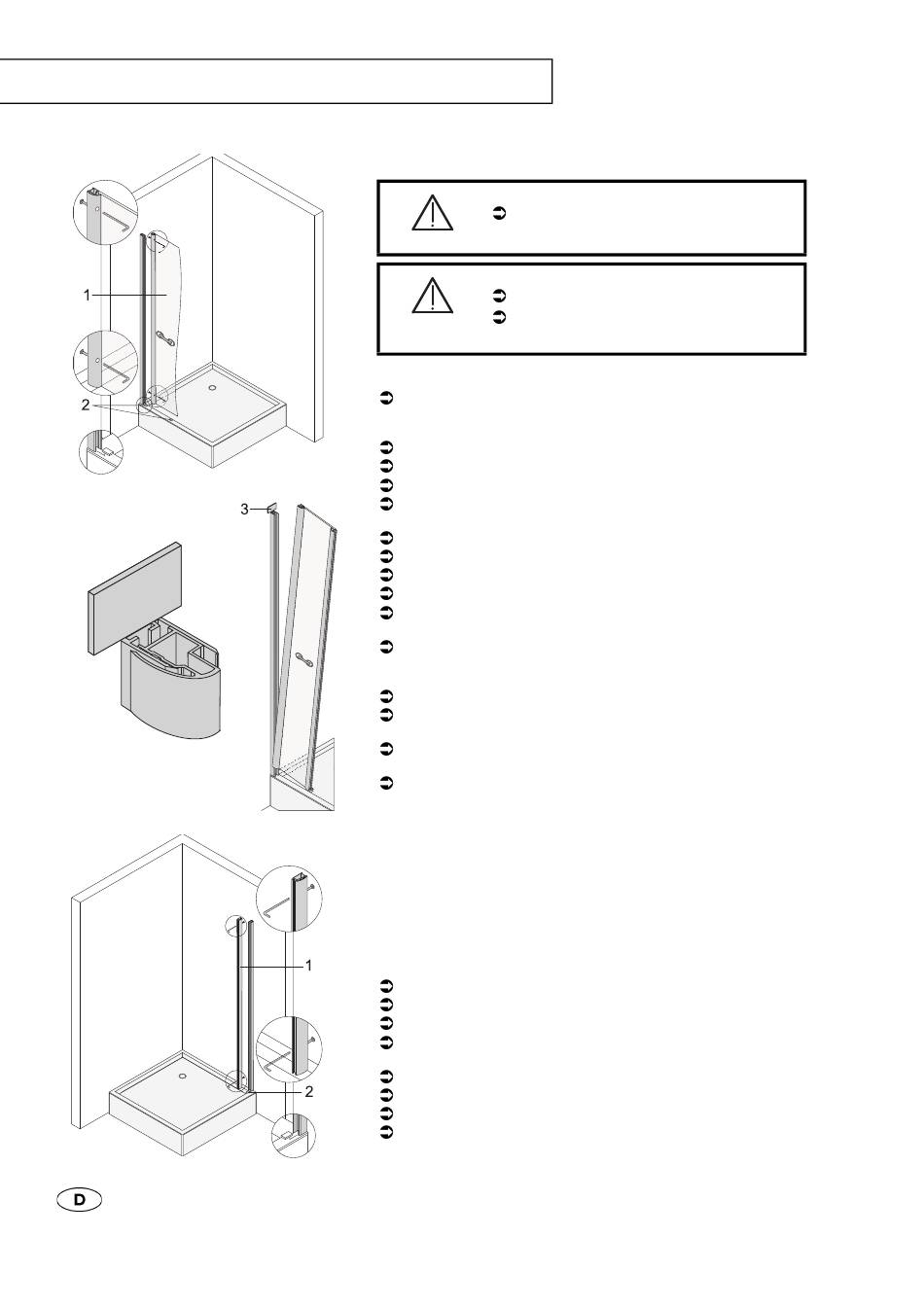

Festteil in Wandprofil einsetzen
Duschwanne wird zerkratzt!
3 mm Holzunterlage unter Lagerblock legen.
Vorsicht
Glas platzt ab!
Festteil vorsichtig in Wandprofil einsetzen.
Sicherstellen, dass die Tür nicht auf die Duschwanne
Vorsicht
fällt.
Festteil wie folgt einsetzen:
Glassauger außen auf Festteil 1 anbringen.
Rundung des vormontierten Wandprofils ist außen, Hebe-/Senk-
Mechanismus (Stift mit Verzahnung) ist unten.
3 mm Holzunterlagen 2 auf Wannenrand legen.
Festteil 1 auf Holzunterlagen 2 stellen.
Festteil mit Stellschrauben innen gegen die Wand schieben.
Wandschräge durch Eindrehen bzw. Ausdrehen der oberen Stell-
schraube ausgleichen (Maß aus Tabelle nicht unterschreiten).
Festteil an Glassauger und Vorderkante anheben.
Vormontiertes Wandprofil schräg von unten ansetzen.
Vormontiertes Wandprofil von unten nach oben einführen.
Festteil auf Duschwanne absetzen.
2 mm Holzunterlage 3 auf Wandprofil stellen und bei Bedarf mit Kle-
beband an der Wand befestigen.
Festteil anheben bis obere Stellschraube über das Wandprofil hin-
ausragt, nach hinten drücken und untere Stellschraube in Langloch
einführen.
Festteil nach unten gleiten lassen.
Sicherstellen, dass sich die Stellschrauben in der Nut befinden
(zur Kontrolle am Festteil ziehen).
Holzunterlage unter vormontierten Wandprofil gegen 3 mm PVC-
Unterlage tauschen.
Holzunterlage entfernen und 1 mm PVC-Unterlage unter Lagerblock
schieben.
Hinweis
Bei der Variante SP13 die Arbeiten jeweils an beiden Seiten ausführen.
Drehprofil in Wandprofil einsetzen
Hinweis
Dieser Arbeitsschritt gilt für Variante SP14.
Drehprofil wie folgt einsetzen:
3 mm Holzunterlage 2 auf Wannenrand legen.
Drehprofil 1 auf Holzunterlage 2 stellen.
Drehprofil mit Stellschrauben innen gegen die Wand schieben.
Wandschräge durch Eindrehen bzw. Ausdrehen der oberen Stell-
schraube ausgleichen (Maß aus Tabelle nicht unterschreiten).
Drehprofil schräg von unten ansetzen (Detail Seite 18).
Drehprofil von unten nach oben einführen.
Drehprofil auf Duschwanne absetzen.
2 mm Holzunterlage 3 auf Wandprofil stellen und bei Bedarf mit Kle-
beband an der Wand befestigen.
