Sprinz SPRINTER PLUS SP13 Montageanleitung Seite 5

MONTAGE DER DUSCHE
Lotrechtigkeit der Duschwanne prüfen
Lotrechtigkeit der Duschwanne wie folgt prüfen:
Höchsten Eckpunkt der Duschwanne ermitteln.
Niedrigsten Eckpunkt der Duschwanne ermitteln.
Wenn die Differenz zwischen höchstem Eckpunkt und niedrigstem Eck-
punkt > 3 mm ist:
Bei der Montage Differenz mit Holzunterlage ausgleichen.

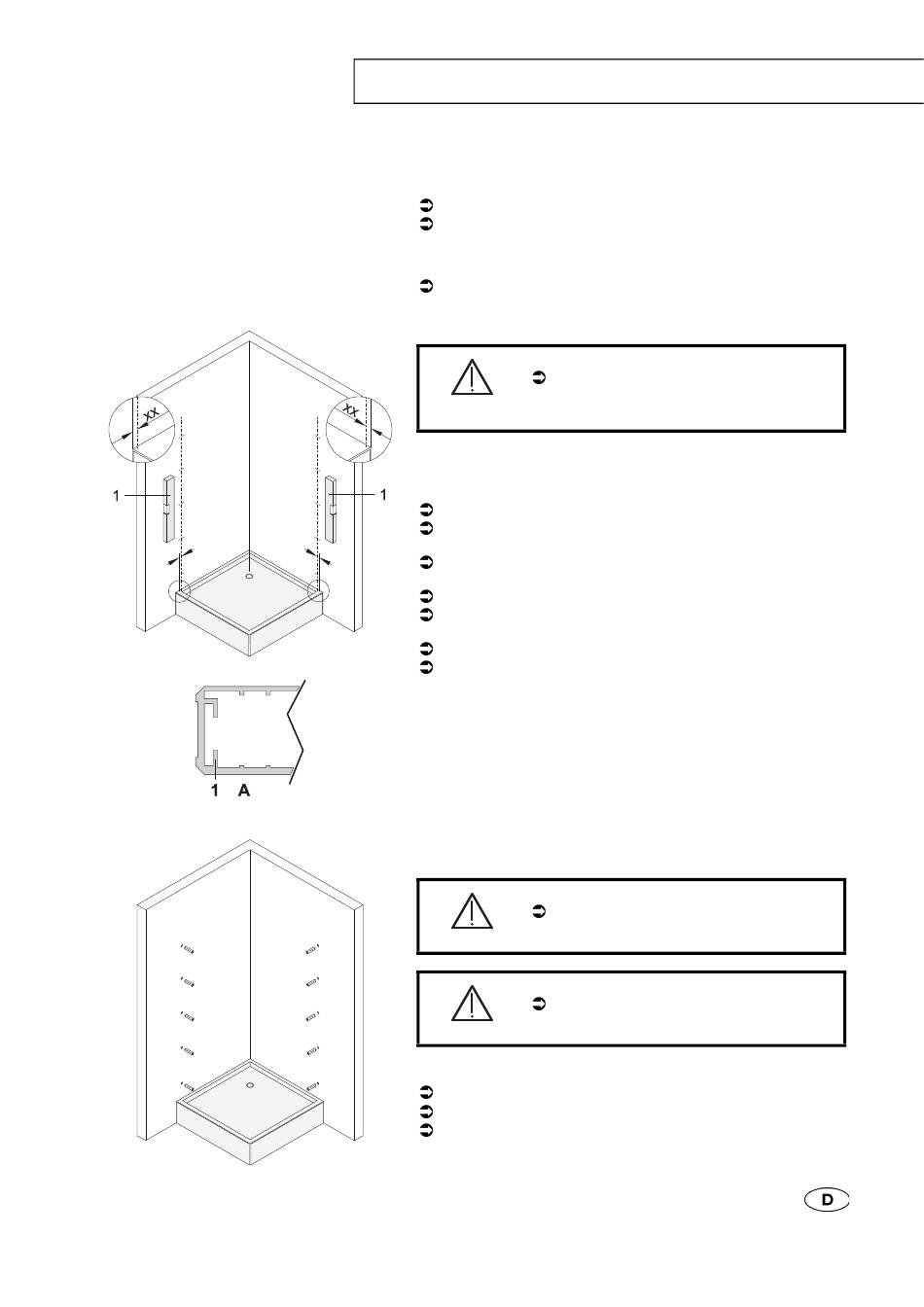

Befestigungslöcher anzeichnen
Verletzungsgefahr und Beschädigungen!
Warnung
Bild: Variante SP14
Befestigungslöcher wie folgt anzeichnen:
Befestigungslöcher mit längerer Wasserwaage 1 anzeichnen.
Bei Variante SP 13 Befestigungslöcher xx = 18 mm vom Wannenrand
anzeichnen.
Bei Variante SP 14 Befestigungslöcher xx = 16 mm vom Wannenrand
anzeichnen.
Zwischen Wandprofil und Wannenrand 3 mm Holzunterlage legen.
Befestigungslöcher mit Wandprofilen anzeichnen (kurzer Schenkel 1
nach außen A).
Holzunterlage entfernen.
Befestigungslöcher ankörnen.
Befestigungslöcher bohren und dübeln
Bruch der Fliesen durch Schlagbohrmaschine!
Vorsicht
Verletzungsgefahr und Beschädigungen!
Warnung
Befestigungslöcher wie folgt bohren:
Mit geeignetem Werkzeug Befestigungslöcher bohren.
Dübel in Befestigungslöcher stecken.
Sicherstellen, dass die Dübel bündig mit der Wand abschließen.
Sicherstellen, dass keine elektrischen Leitungen und/
oder Wasserleitungen im Bereich der Befestigungs-
löcher liegen.
Beim Bohren der Fliesen die Schlagbohrfunktion der
Bohrmaschine abstellen.
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
5
