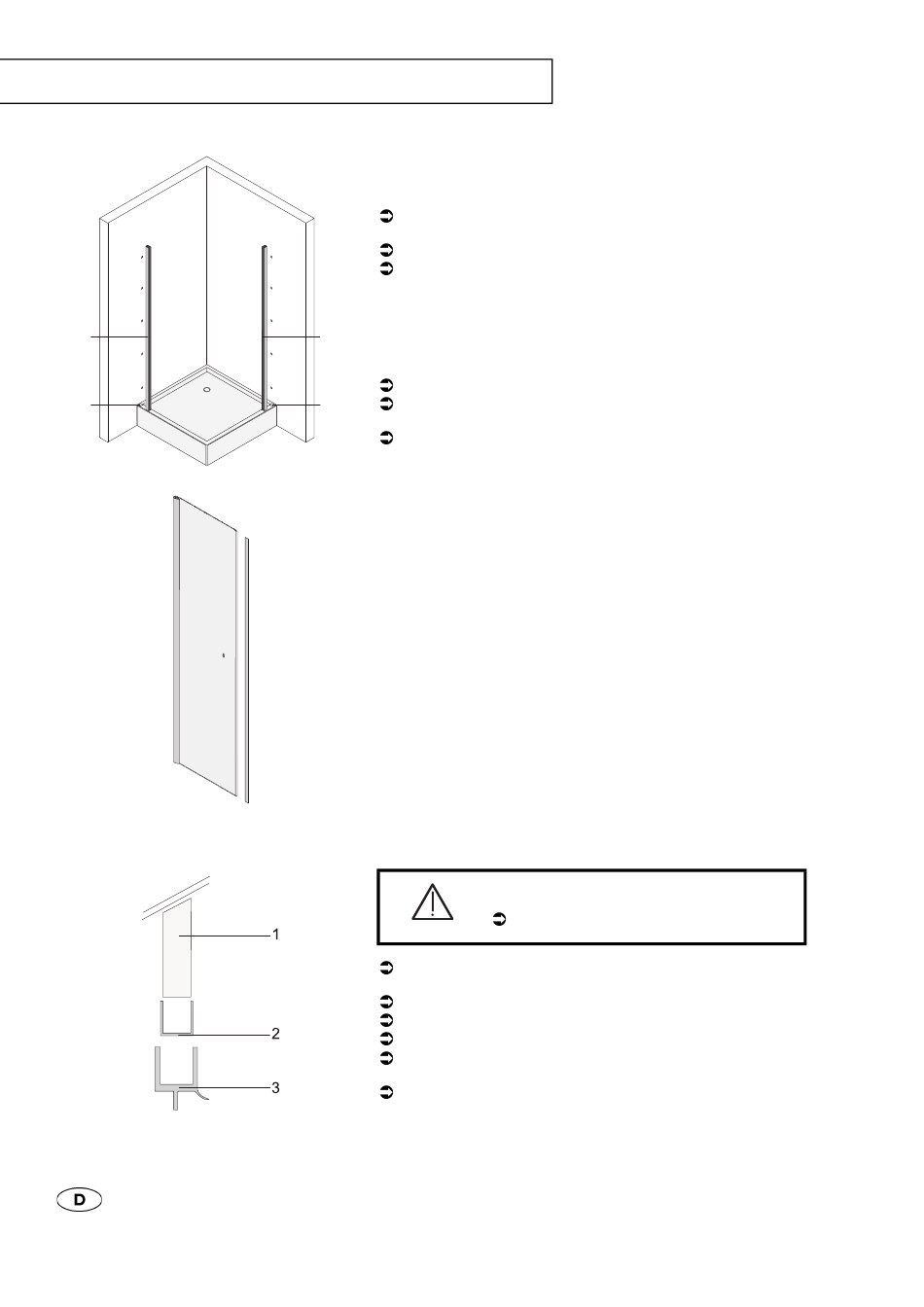

Sprinz SPRINTER PLUS SP13 Montageanleitung Seite 6

MONTAGE DER DUSCHE
1
2
6
Wandprofil montieren
Wandprofil wie folgt montieren:
Zwischen Wandprofil 1 und Wannenrand 3 mm Holzunterlage 2
legen.
Wandprofil mit mitgelieferten Befestigungsschrauben anschrauben.
Holzunterlage 2 entfernen.
Bild:V ariante SP14
1
Magnetleisten auf Türen stecken
Magnetleisten von vorn auf die Türen stecken.
Sicherstellen, dass die Magnetleisten über die gesamte Länge auf der
2
Glaskante anliegt.
Bei Bedarf Magnetleisten kürzen.
Bild: Varianten SP13, SP14
Wasserablaufprofil auf Türen stecken
Quetschen, Brechen oder Verschieben des Wasserab-
laufprofils!
Vorsicht
Sicherstellen, dass sich der Hebe-/Senkmechanismus (Stift mit Ver-
zahnung) des Drehprofils der Tür unten befindet.
Unterprofil 2 von unten auf Tür 1 stecken
Wasserablaufprofil 3 von unten auf Unterprofil 2 stecken.
Sicherstellen, dass die Ablaufkante nach innen zeigt.
Sicherstellen, dass das Wasserablaufprofil 3 mit der Ausklinkung an
der Magnetleiste anliegt.
Bei Bedarf Wasserablaufprofil kürzen.
Bild: Schnittdarstellung gerade Tür
Tür vorsichtig schließen.
