Sprinz SPRINTER PLUS SP13 Montageanleitung Seite 7

MONTAGE DER DUSCHE

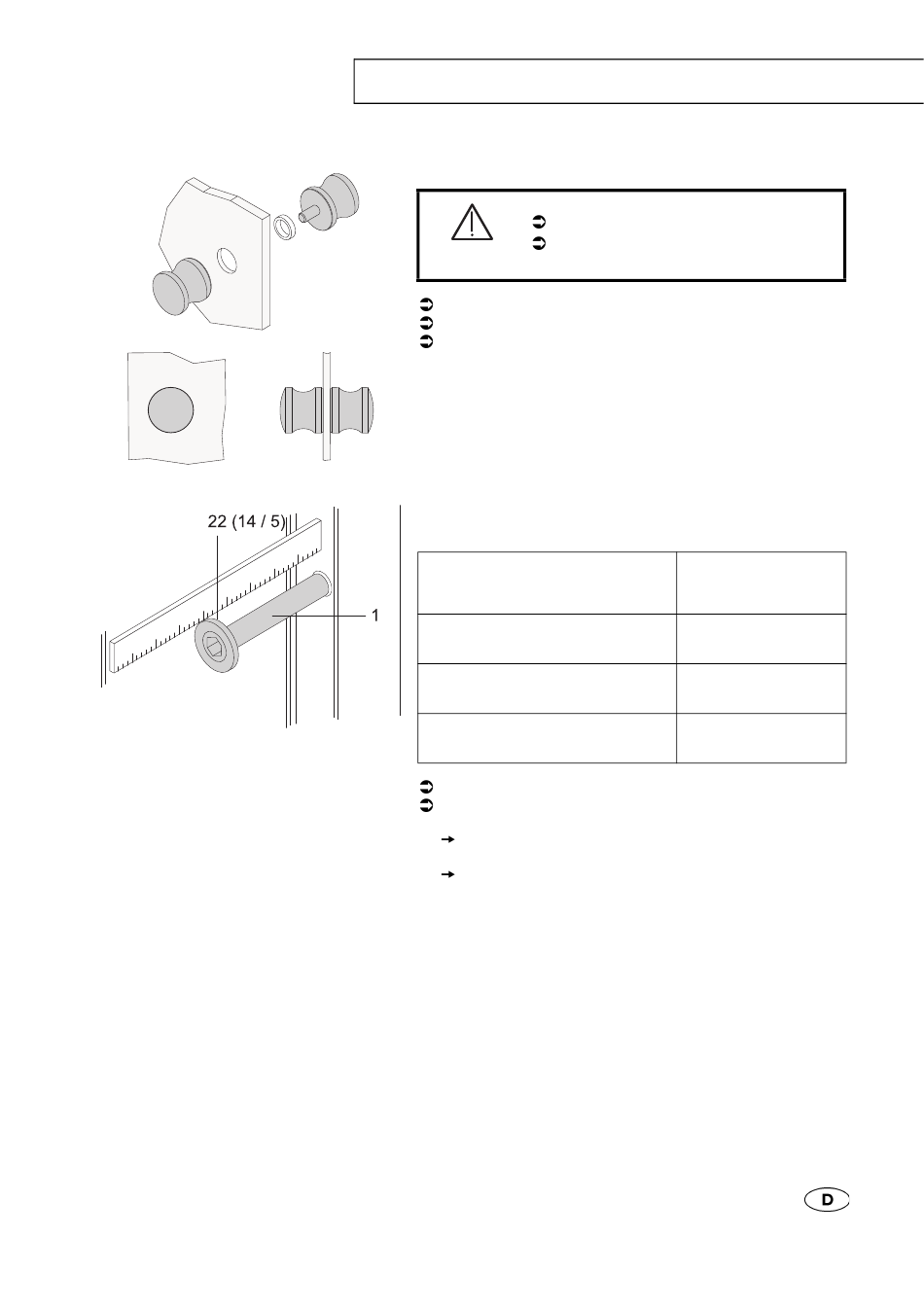

Griffe montieren
Glas platzt ab!
Vorsicht
Dichtring auf Gewinde des Griffinnenteils schieben.
Griffinnenteil von innen in die Bohrung der Tür stecken.
Griffaußenteil an Griffinnenteil schrauben.
Festteile/Türen zum Einsetzen vorbereiten
Position Maßstellschraube voreinstellen:
WEM
800/ 900/ 1000/ 1200/ 1300/ 1400/
1500/ 1600/ 1700/ 782/ 882/ 982
792/ 892/ 992/ 774/ 874/ 974
1282/ 1382/ 1482/ 1582/ 1682
783/ 883/ 983/ 765/ 865/ 965
1265/ 1365/ 1465/ 1565/ 1665
Wanneneinbaumaß WEM messen.
Länge der Maßstellschraube 1 je nach Messwert (und Tabelle) ein-
stellen.
Z. B. bei WEM gemessen 795 mm; WEM-Tabelle 792 mm = Maßstell-
schraube 14 mm + Differenz 3 mm = Maß der Stellschraube = 17 mm.
Die Maßstellschraube befindet sich am Drehprofil und am vor-
montierten Wandprofil.
Immer auf beiden Seiten Dichtringe verwenden.
Sicherstellen, dass ein Dichtring auf dem Griffinnen-
teil liegt.
Maßstell-
schraube
22 mm
14 mm
5 mm
7
