Sprinz SPRINTER PLUS SP13 Montageanleitung Seite 12

MONTAGE DER DUSCHE
1 2
12
Gelenkstange montieren
Warnung
Warnung
Vorsicht
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Variante SP13.
Jeweils an beiden Festteilen eine Gelenkstange montieren.
Sicherstellen, dass die Tür geschlossen ist.
Gelenkstange mit Glashalter 1 auf Festteil stecken.
Gelenkstange mit Wasserwaage ausrichten.
Umrisse Wandhalter 2 an Wand anzeichnen.
Wandhalter 2 von Gelenkstange demontieren.
2 1
Befestigungslöcher anzeichen.
Befestigungslöcher ankörnen.
Befestigungslöcher mit geeignetem Werkzeug bohren
Dübel in Befestigungslöcher stecken.
Sicherstellen, dass die Dübel bündig mit der Wand abschließen.
Wandhalter 2 an Wand schrauben.
Gelenkstange an Wandhalter 2 montieren.
Alle Schrauben festziehen.

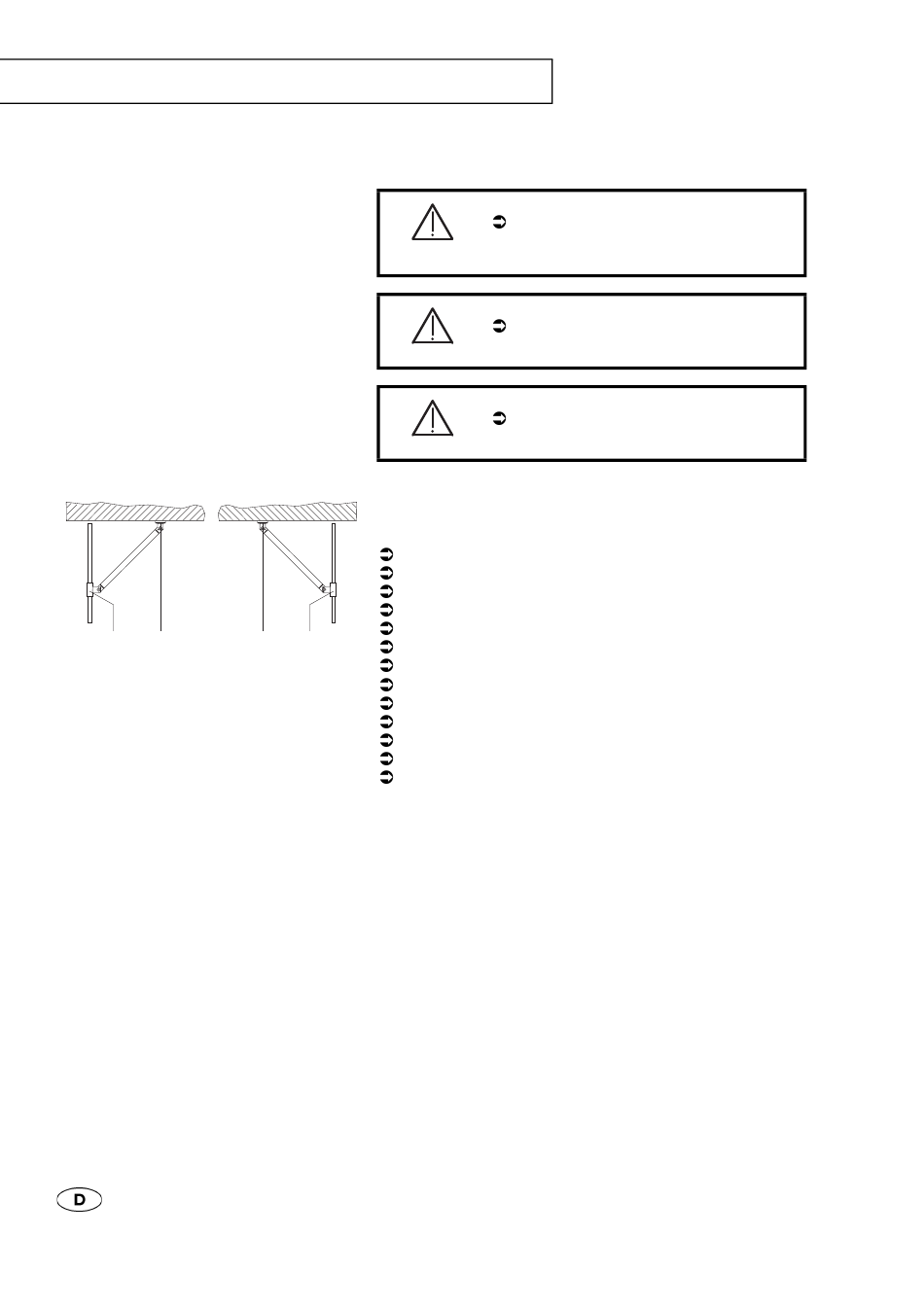

Bild: Variante SP13
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass keine elektrischen Leitungen und/
oder Wasserleitungen im Bereich der Befestigungs-
löcher liegen.
Verletzungsgefahr und Beschädigungen!
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
Bruch der Fliesen durch Schlagbohrmaschine!
Beim Bohren der Fliesen die Schlagbohrfunktion der
Bohrmaschine abstellen.
