Potenzialfreier Endstopp erreicht

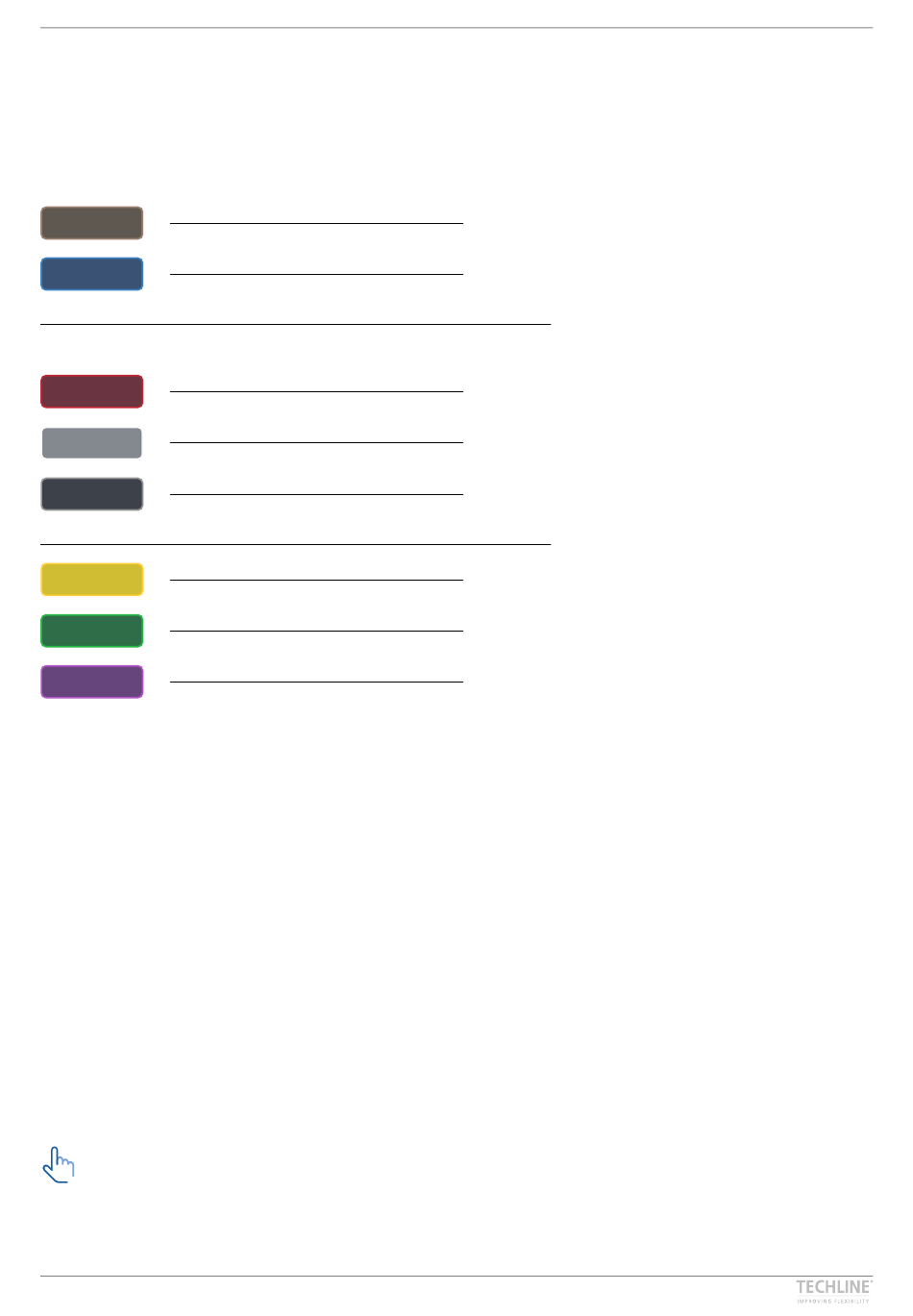

Anschlussdiagramm – Anwendbar für LA36
Strom
Motor +/-
BRAUN
Motor -/+
BLAU
Signal
Auswärts normal geschlossen (NC)
ROT
Gemeinsamer Kontakt (C)
WEISS
Auswärts normal offen (NC)
SCHWARZ
Einwärts normal geschlossen (NC)
GELB
Gemeinsamer Kontakt (C)
GRÜN
Einwärts normal offen (NO)
VIOLETT
Bitte beachten Sie, dass der Antrieb bei Erreichen eines potentialfreien Endstopps bis zum
mechanischen Hubende fährt. Daher ist eine externe Steuerung zur Überwachung der Strom-
aufnahme und zur Sicherstellung des ordnungsgemäßen Stillstands des Antriebs zwingend
erforderlich.
(nur Spezialartikelnummern)
