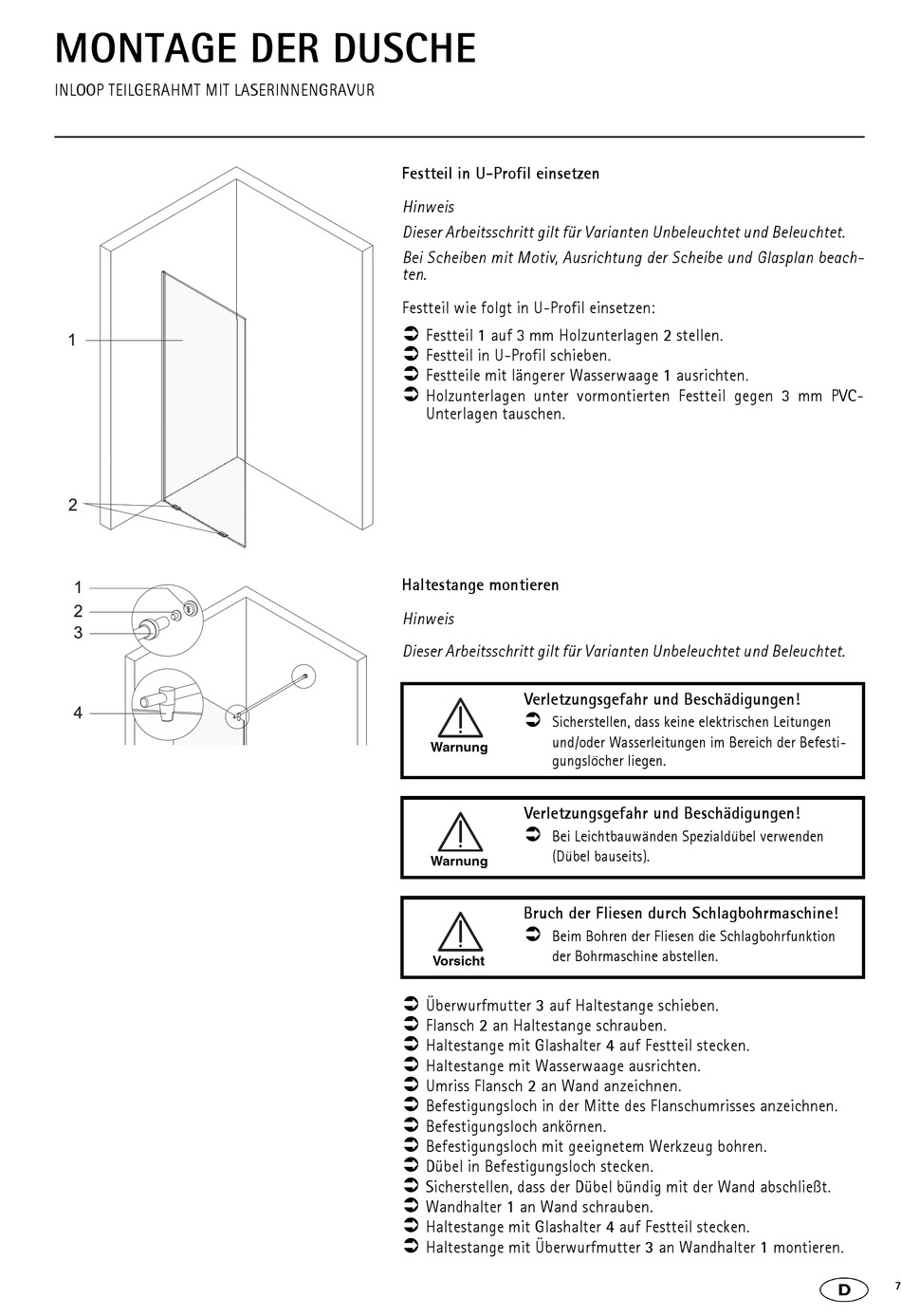

MONTAGE DER DUSCHE
INLOOP TEILGERAHMT MIT LASERINNENGRAVUR
Festteil in U-Profil einsetzen
Hinweis
Dieser Arbeitsschritt gilt für Varianten Unbeleuchtet und Beleuchtet.
Bei Scheiben mit Motiv, Ausrichtung der Scheibe und Glasplan beach-
ten.
Festteil wie folgt in U-Profil einsetzen:
Festteil 1 auf 3 mm Holzunterlagen 2 stellen.
Festteil in U-Profil schieben.
Festteile mit längerer Wasserwaage 1 ausrichten.
Holzunterlagen unter vormontierten Festteil gegen 3 mm PVC-
Unterlagen tauschen.
Haltestange montieren
Hinweis
Dieser Arbeitsschritt gilt für Varianten Unbeleuchtet und Beleuchtet.
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass keine elektrischen Leitungen
und/oder Wasserleitungen im Bereich der Befesti-
Warnung
gungslöcher liegen.
Verletzungsgefahr und Beschädigungen!
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
Warnung
Bruch der Fliesen durch Schlagbohrmaschine!
Beim Bohren der Fliesen die Schlagbohrfunktion
der Bohrmaschine abstellen.
Vorsicht
Überwurfmutter 3 auf Haltestange schieben.
Flansch 2 an Haltestange schrauben.
Haltestange mit Glashalter 4 auf Festteil stecken.
Haltestange mit Wasserwaage ausrichten.
Umriss Flansch 2 an Wand anzeichnen.
Befestigungsloch in der Mitte des Flanschumrisses anzeichnen.
Befestigungsloch ankörnen.
Befestigungsloch mit geeignetem Werkzeug bohren.
Dübel in Befestigungsloch stecken.
Sicherstellen, dass der Dübel bündig mit der Wand abschließt.
Wandhalter 1 an Wand schrauben.
Haltestange mit Glashalter 4 auf Festteil stecken.
Haltestange mit Überwurfmutter 3 an Wandhalter 1 montieren.
