Sprinz INLOOP Montageanleitung Seite 5
Teilgerahmt mit laserinnengravur

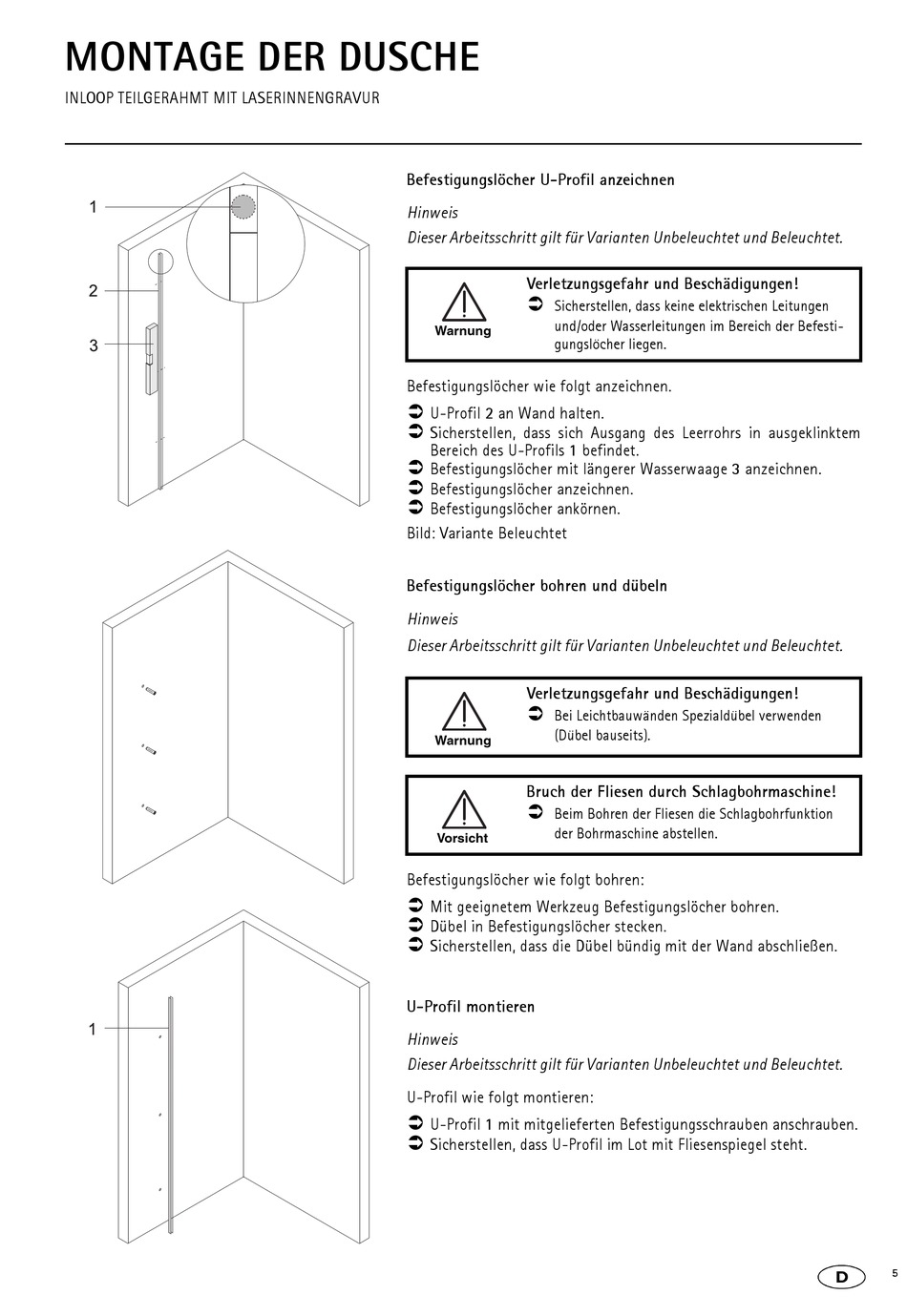

MONTAGE DER DUSCHE
INLOOP TEILGERAHMT MIT LASERINNENGRAVUR
Befestigungslöcher U-Profil anzeichnen
Hinweis
Dieser Arbeitsschritt gilt für Varianten Unbeleuchtet und Beleuchtet.
Verletzungsgefahr und Beschädigungen!
Sicherstellen, dass keine elektrischen Leitungen
und/oder Wasserleitungen im Bereich der Befesti-
Warnung
gungslöcher liegen.
Befestigungslöcher wie folgt anzeichnen.
U-Profil 2 an Wand halten.
Sicherstellen, dass sich Ausgang des Leerrohrs in ausgeklinktem
Bereich des U-Profils 1 befindet.
Befestigungslöcher mit längerer Wasserwaage 3 anzeichnen.
Befestigungslöcher anzeichnen.
Befestigungslöcher ankörnen.
Bild: Variante Beleuchtet
Befestigungslöcher bohren und dübeln
Hinweis
Dieser Arbeitsschritt gilt für Varianten Unbeleuchtet und Beleuchtet.
Verletzungsgefahr und Beschädigungen!
Bei Leichtbauwänden Spezialdübel verwenden
(Dübel bauseits).
Warnung
Bruch der Fliesen durch Schlagbohrmaschine!
Beim Bohren der Fliesen die Schlagbohrfunktion
der Bohrmaschine abstellen.
Vorsicht
Befestigungslöcher wie folgt bohren:
Mit geeignetem Werkzeug Befestigungslöcher bohren.
Dübel in Befestigungslöcher stecken.
Sicherstellen, dass die Dübel bündig mit der Wand abschließen.
U-Profil montieren
Hinweis
Dieser Arbeitsschritt gilt für Varianten Unbeleuchtet und Beleuchtet.
U-Profil wie folgt montieren:
U-Profil 1 mit mitgelieferten Befestigungsschrauben anschrauben.
Sicherstellen, dass U-Profil im Lot mit Fliesenspiegel steht.
5
