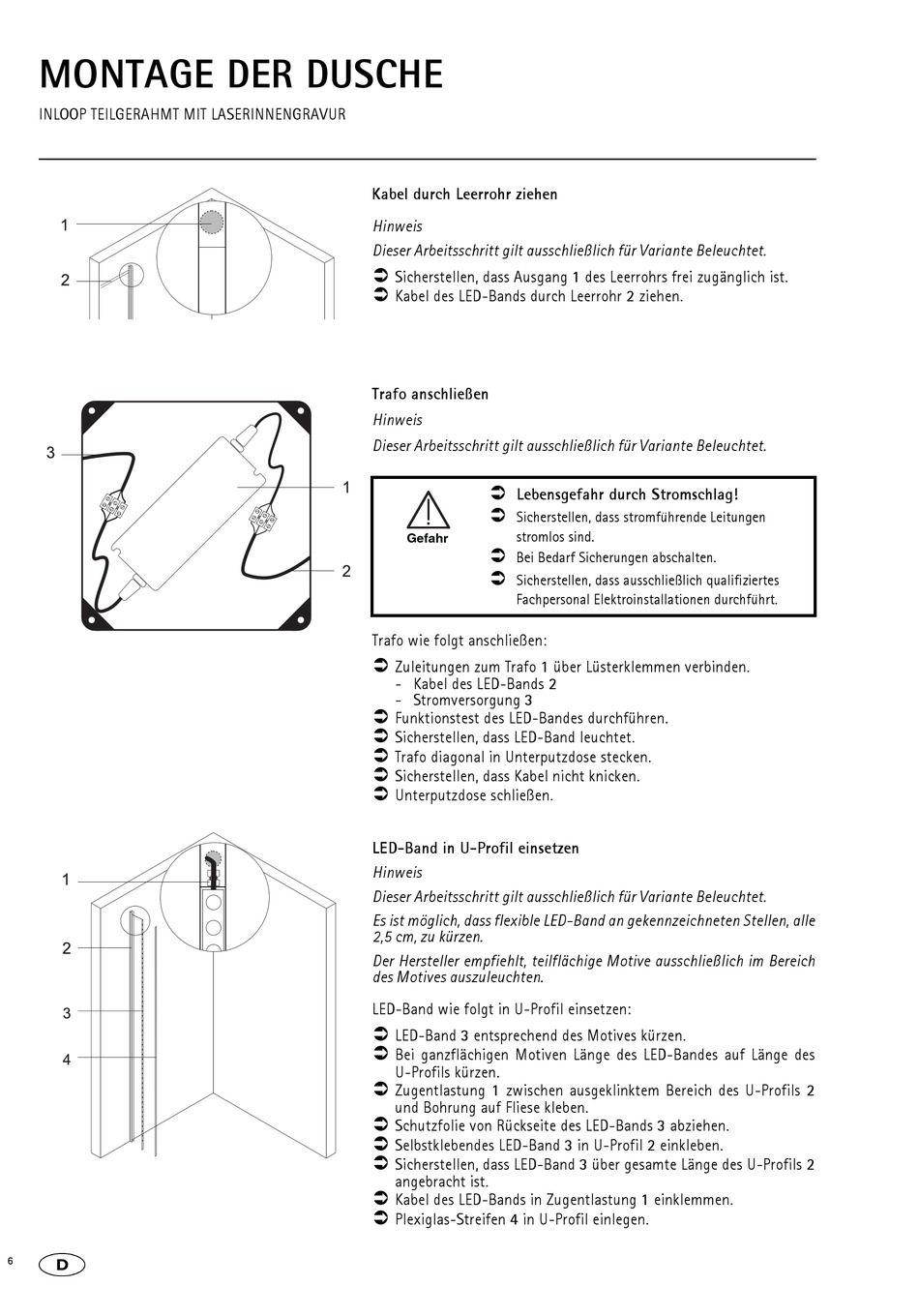

Sprinz INLOOP Montageanleitung Seite 6

MONTAGE DER DUSCHE
INLOOP TEILGERAHMT MIT LASERINNENGRAVUR
6
Kabel durch Leerrohr ziehen
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Variante Beleuchtet.

Sicherstellen, dass Ausgang 1 des Leerrohrs frei zugänglich ist.

Kabel des LED-Bands durch Leerrohr 2 ziehen.
Trafo anschließen
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Variante Beleuchtet.

Lebensgefahr durch Stromschlag!

Sicherstellen, dass stromführende Leitungen
stromlos sind.
Gefahr

Bei Bedarf Sicherungen abschalten.

Sicherstellen, dass ausschließlich qualifiziertes
Fachpersonal Elektroinstallationen durchführt.
Trafo wie folgt anschließen:

Zuleitungen zum Trafo 1 über Lüsterklemmen verbinden.
- Kabel des LED-Bands 2
- Stromversorgung 3

Funktionstest des LED-Bandes durchführen.

Sicherstellen, dass LED-Band leuchtet.

Trafo diagonal in Unterputzdose stecken.

Sicherstellen, dass Kabel nicht knicken.

Unterputzdose schließen.
LED-Band in U-Profil einsetzen
Hinweis
Dieser Arbeitsschritt gilt ausschließlich für Variante Beleuchtet.
Es ist möglich, dass flexible LED-Band an gekennzeichneten Stellen, alle
2,5 cm, zu kürzen.
Der Hersteller empfiehlt, teilflächige Motive ausschließlich im Bereich
des Motives auszuleuchten.
LED-Band wie folgt in U-Profil einsetzen:

LED-Band 3 entsprechend des Motives kürzen.

Bei ganzflächigen Motiven Länge des LED-Bandes auf Länge des
U-Profils kürzen.

Zugentlastung 1 zwischen ausgeklinktem Bereich des U-Profils 2
und Bohrung auf Fliese kleben.

Schutzfolie von Rückseite des LED-Bands 3 abziehen.

Selbstklebendes LED-Band 3 in U-Profil 2 einkleben.

Sicherstellen, dass LED-Band 3 über gesamte Länge des U-Profils 2
angebracht ist.

Kabel des LED-Bands in Zugentlastung 1 einklemmen.

Plexiglas-Streifen 4 in U-Profil einlegen.
