MONTAGE DER DUSCHE
INLOOP TEILGERAHMT MIT LASERINNENGRAVUR
4

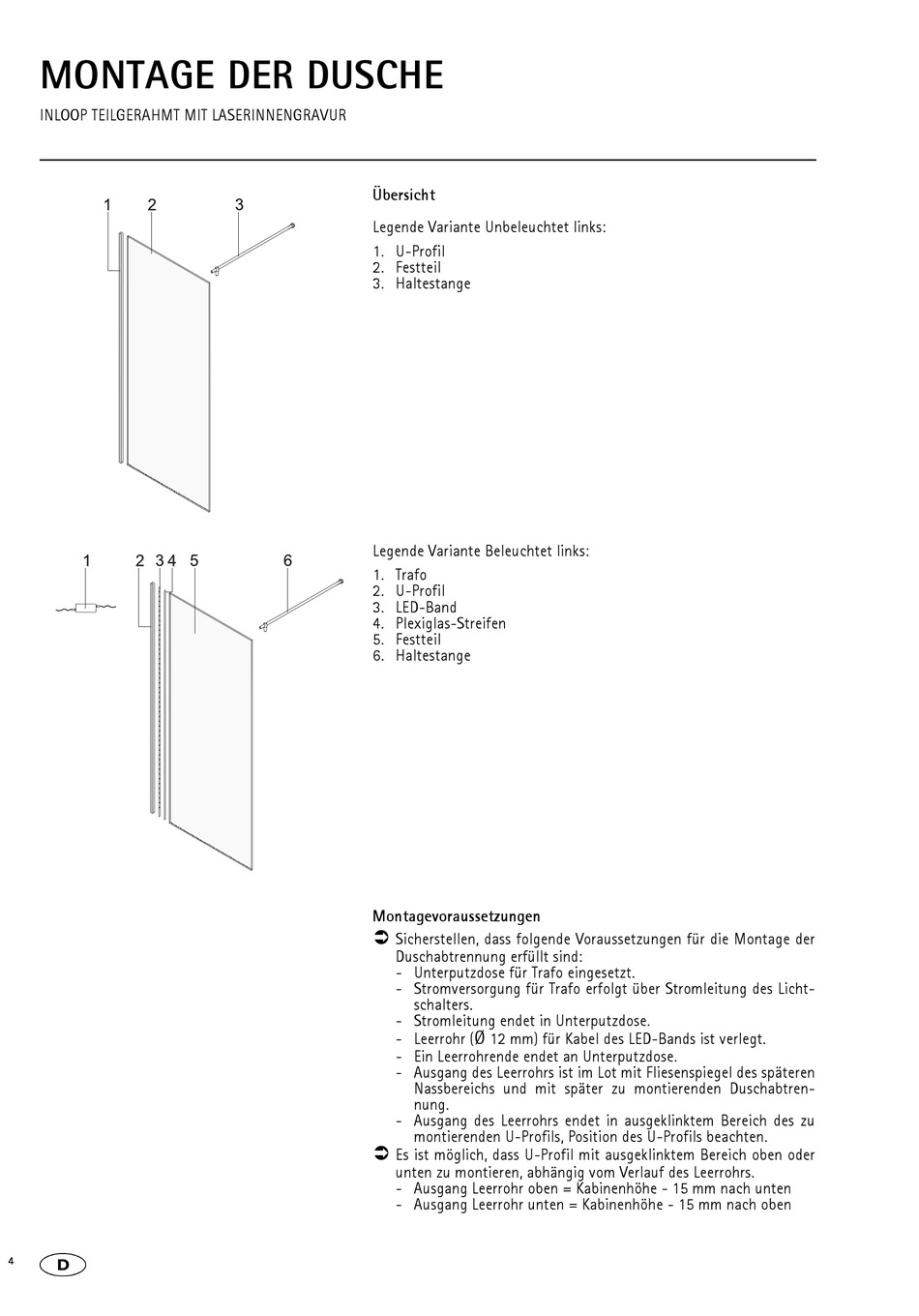

Übersicht
Legende Variante Unbeleuchtet links:
1. U-Profil
2. Festteil
3. Haltestange
Legende Variante Beleuchtet links:
1. Trafo
2. U-Profil
3. LED-Band
4. Plexiglas-Streifen
5. Festteil
6. Haltestange
Montagevoraussetzungen

Sicherstellen, dass folgende Voraussetzungen für die Montage der
Duschabtrennung erfüllt sind:
- Unterputzdose für Trafo eingesetzt.
- Stromversorgung für Trafo erfolgt über Stromleitung des Licht-
schalters.
- Stromleitung endet in Unterputzdose.
Ø
- Leerrohr ( 12 mm) für Kabel des LED-Bands ist verlegt.
- Ein Leerrohrende endet an Unterputzdose.
- Ausgang des Leerrohrs ist im Lot mit Fliesenspiegel des späteren
Nassbereichs und mit später zu montierenden Duschabtren-
nung.
- Ausgang des Leerrohrs endet in ausgeklinktem Bereich des zu
montierenden U-Profils, Position des U-Profils beachten.

Es ist möglich, dass U-Profil mit ausgeklinktem Bereich oben oder
unten zu montieren, abhängig vom Verlauf des Leerrohrs.
- Ausgang Leerrohr oben = Kabinenhöhe - 15 mm nach unten
- Ausgang Leerrohr unten = Kabinenhöhe - 15 mm nach oben
