Sollte die Netzkabellänge nicht genügend sein, um es anschließen zu können, kontak-
tieren Sie einen autorisierten Kundencenter, um ein neues Kabel der anpassenden
Länge zu erwerben. Kabelverlängerungen sind nicht gestattet.
●
Alle elektrischen Kabel müssen richtig und sicher angeschlossen sein. Eine falsche Ver-
bindung kann zu Funktionsstörungen einiger Bestandteile führen.
●
Ziehen Sie die Klemmschraube fest, um zu vermeiden, dass das Kabel locker wird.
●
Ziehen Sie dann das Kabel leicht, um seinen Widerstand zu überprüfen.
●
Eine falsche Erdung kann elektrische Schläge verursachen.
●
Die Abdeckung muss richtig befestigt sein. Eine falsche Installation kann zu Staub-
oder Schimmelansammlungen im Inneren. Der Klemmkasten kann dadurch beschädigt
werden und elektrische Schläge oder Feuer verursachen.
●

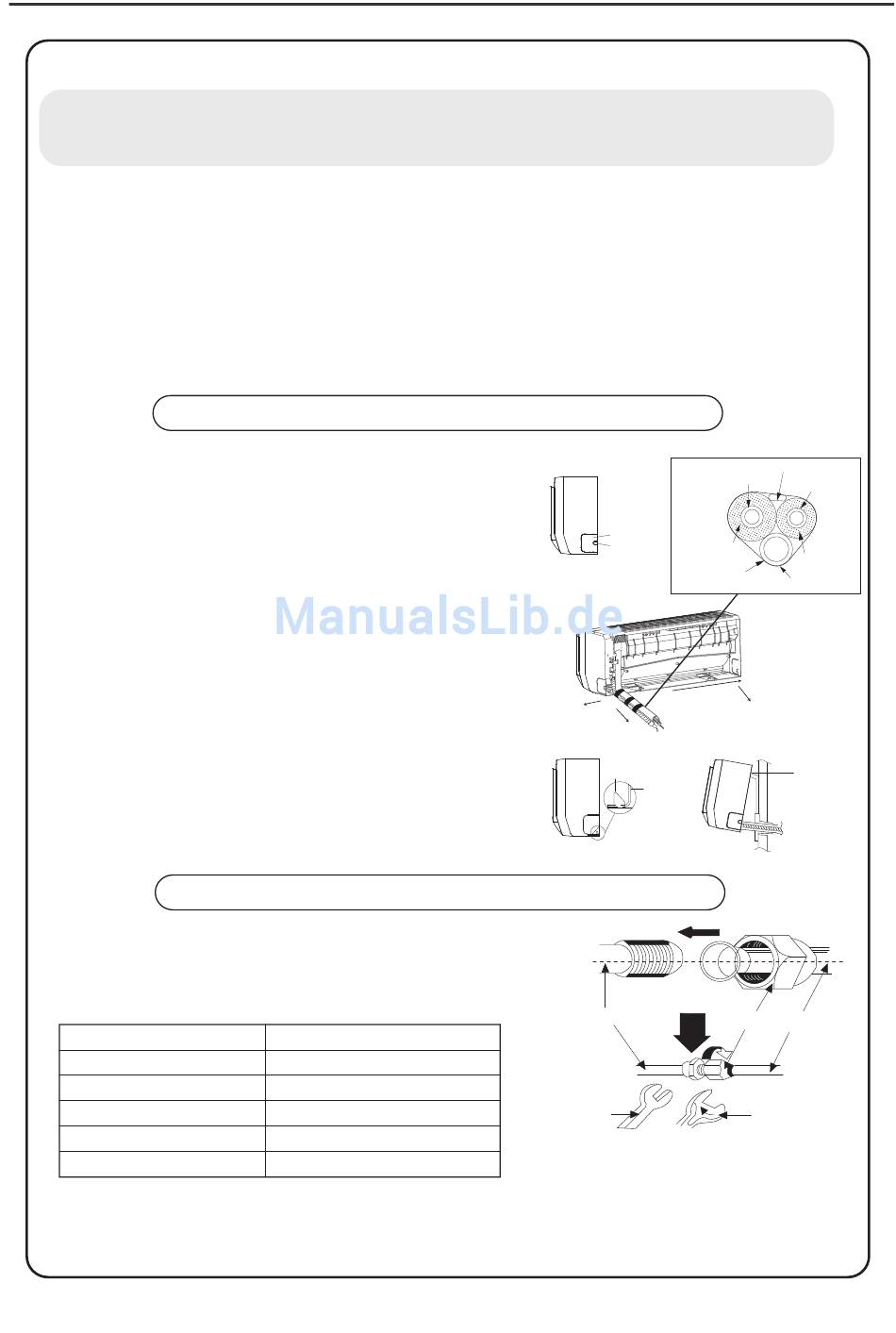

Die Leitungen können rechts / hinten rechts / links /
hinten links verlegt werden.
Bei der Verlegung der Inneneinheitsleitungen
1.
und -kabel (linke oder rechte Seite) können die
Rückseite-Endstücke bei Bedarf verkürzt werden.
1a) Bei der Verlegung von Kabeln Endstück 1
verkürzen.
1b) Bei der Verlegung von Leitungen und Kabeln
Endstücke 1 und 2 verkürzen.
2. Nehmen Sie die Rohre aus dem Gehäuse ab.
Umhüllen Sie die elektrischen Kabel und die
Wasserleitung mit Klebeband und legen Sie sie
in die entsprechende Öffnung hinein (s. Abb. 8).
3. Hängen Sie die Montagenuten an die Rückseite-
Oberhaken der Inneneinheit. Überprüfen Sie den
Widerstand (siehe Abb. 9).
4. Die min. Installationshöhe (vom Fußboden) muss
2,5 Meter sein.
Richten Sie die Leitungmitte auf das entsprechende
1.
Ventil aus.
2.
Ziehen Sie die Mutter mit der Hand und dann anhand
eines Drehmomentschlüssels fest (siehe Tabelle).
Mutterdurchmesser
Ф6
Ф 9.52
Ф 12
Ф 16
Ф 19
HINWEIS: Verbinden Sie zuerst das Verbindungsrohr mit der Inneneinheit. Achten Sie
dabei auf die Rohrbiegungen, um das Rohr nicht zu beschädigen. Die Verbindungsmutter
darf nicht zu fest gezogen werden, da andernfalls Leckagen auftreten könnten.
Installation der Inneneinheit
Installation des Verbindungsrohs
Drehmoment (N.m.)
15~20
31~35
50~55
60~65
70~75
Rückseite 2
Gasleitung-
Rückseite 1
isolierung
Abb. 7
Mit Klebeband
umhüllen
右后
Rechts
Abb. 8
Hinten rechts
Befestigungs-
haken
Befestigungs-
platte
Abb. 9
Innenleitungen
Schlüssel
Außenverbindungskabel
Gasleitung
Flüssigkeitsleitung
Flüss.-Leitung-
isolierung
Entwässerungsrohr
Links
Hinten links
Befestigungs-
platte
Mutter
Leitung
Drehmoment-
schlüssel
