Réglages interrupteur DIP
4

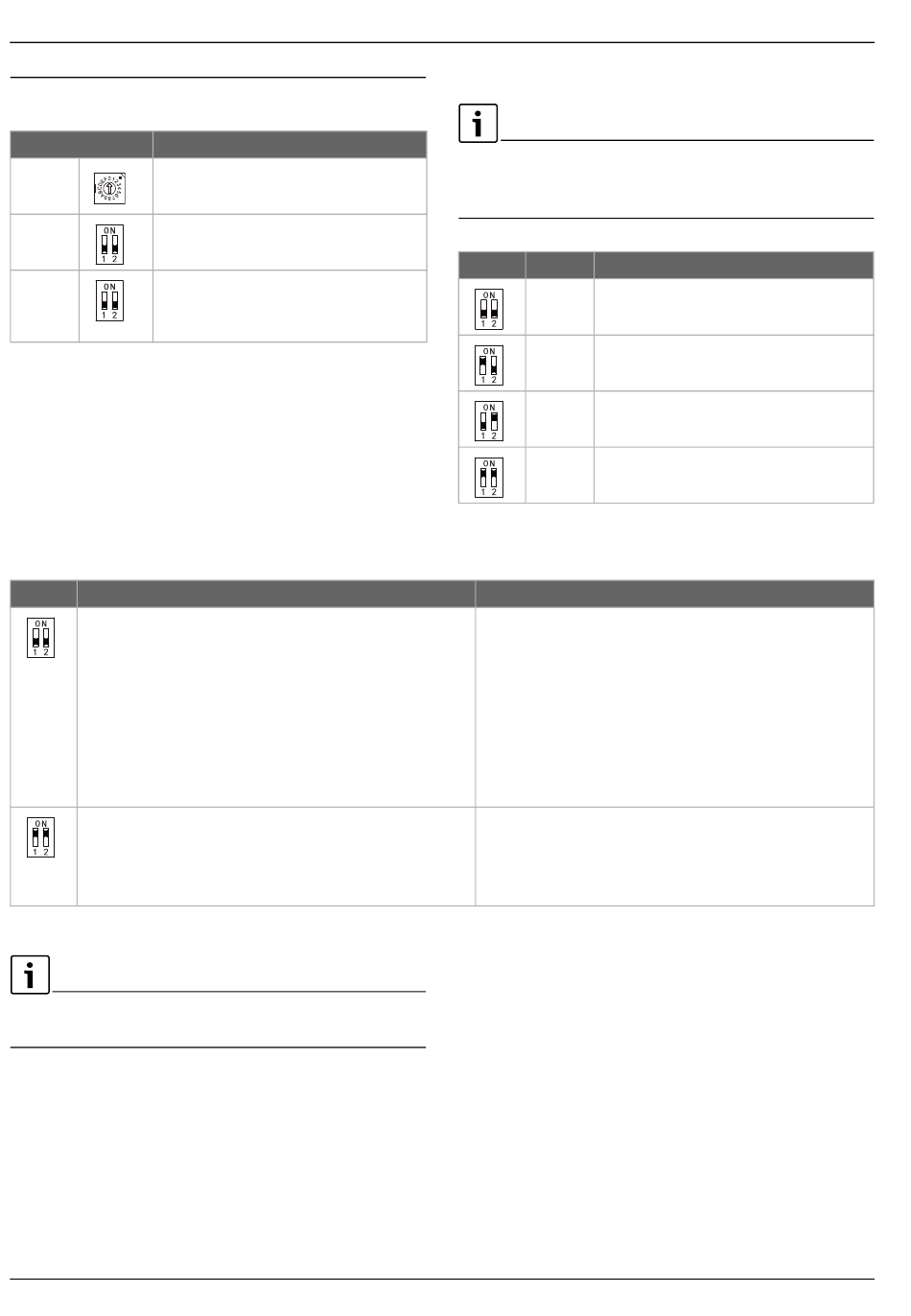

Réglages interrupteur DIP
Interrupteur DIP
Signification des interrupteurs DIP
ENC3
Adresse du réseau
F1
Étend le nombre d'adresses de réseau
possibles.
F2
Comportement des bornes de
raccordement (signal d'entrée/de
sortie).
Tab. 47
Signification des interrupteurs DIP
Comportement des bornes de raccordement (F2)
F2
Comportement avec interrupteur de contact fermé
(état de livraison)
•
Commande via application/commande à distance
possible.
•
L'unité intérieure s'active.
•
Le signal de sortie est allumé/éteint, selon la
commande via l'application/commande à distance.
– Éteint : lorsque l'unité intérieure est activée.
– Allumé : lorsque l'unité intérieure est déactivée.
•
Commande via application/commande à distance
possible.
•
L'unité intérieure s'active.
•
Le signal de sortie est éteint.
Tab. 49
Interrupteur DIP F2
On entend par «commande à distance» une commande à dis-
tance infrarouge ou un régulateur ambiant.
52
Adresses de réseau (F1+ENC3)
L'adresse de réseau doit être paramétrée dans les installations
dans lesquelles de nombreuses unités intérieures doivent com-
muniquer.
F1
ENC3
Adresse de réseau
0 – F
0–15 (état de livraison)
0 – F
16 – 31
0 – F
32 – 47
0 – F
48 – 63
Tab. 48
Interrupteur DIP F1
Comportement avec interrupteur de contact ouvert
(état de livraison)
•
Commande via application/commande à distance
impossible. L'écran de l'unité intérieure indique CP.
•
L'unité intérieure se coupe.
•
Le signal de sortie est allumé.
•
Commande via application/commande à distance
possible.
•
L'unité intérieure se coupe.
•
Le signal de sortie est allumé.
