Налаштування DIP-перемикача
▶ Встановіть модуль підключення у внутрішній блок. При
цьому зафіксуйте кабелі на корпусі.
▶ Закрийте корпуси та відновіть живлення.

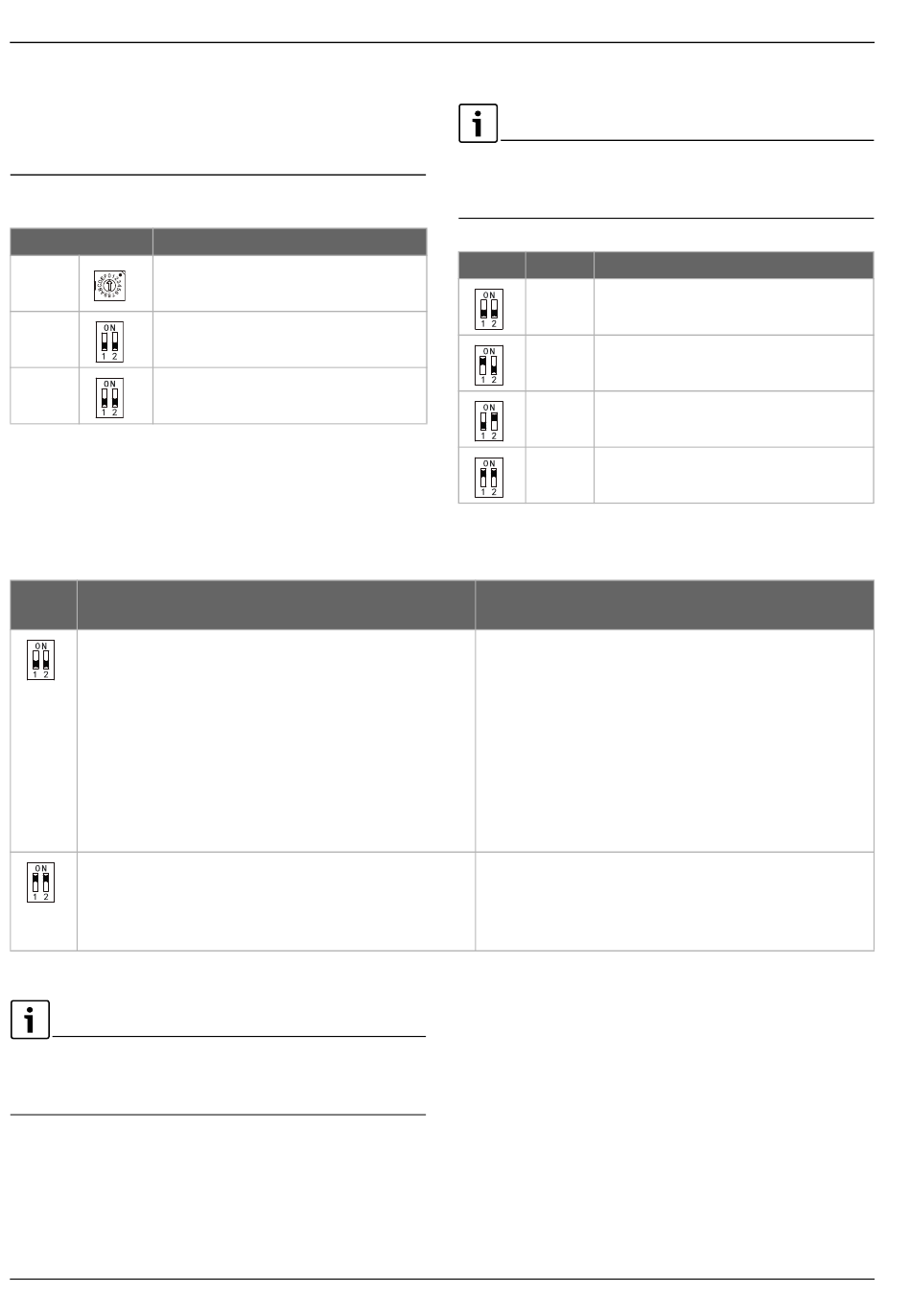

4 Налаштування DIP-перемикача
DIP-перемикач Значення DIP-перемикача
ENC3 Адреса мережі
F1 Збільшує кількість можливих адрес
мережі.
F2 Співвідношення клем (вхідний/
вихідний сигнал).
Таб. 132 Значення DIP-перемикача
Логіка роботи клем (F2)
F2 Логіка роботи при замкненому контактному
вимикачі
(Стан постачання)
• Експлуатація можлива через програму/пульт
дистанційного керування.
• Внутрішній блок вмикається.
• Вихідний сигнал увімкнено/вимкнено, залежно від
експлуатації через програму/пульт дистанційного
керування.
– Вимкнено: якщо увімкнено внутрішній блок.
– Ввімкнено: якщо вимкнено внутрішній блок.
• Експлуатація можлива через програму/пульт
дистанційного керування.
• Внутрішній блок вмикається.
• Вихідний сигнал вимкнено.
Таб. 134 DIP-перемикач F2
«Пульт дистанційного керування» призначено для
інфрачервоного пульта дистанційного керування або
кімнатного термостата.
136
Адреси мережі (F1+ENC3)
Адресу мережі слід налаштовувати у системах, у яких
велика кількість внутрішній блоків повинні здійснювати
обмін даними між собою.
F1 ENC3 Адреса мережі
0–F 0–15 (стан постачання)
0–F 16–31
0–F 32–47
0–F 48–63
Таб. 133 DIP-перемикач F1
Логіка роботи при розімкненому контактному
вимикачі
(Стан постачання)
• Експлуатація через програму/пульт дистанційного
керування неможлива. На дисплеї внутрішнього
блока відображається CP.
• Внутрішній блок вимикається.
• Вихідний сигнал увімкнено.
• Експлуатація можлива через програму/пульт
дистанційного керування.
• Внутрішній блок вимикається.
• Вихідний сигнал увімкнено.
MC R – 6721841757 (2025/01)
