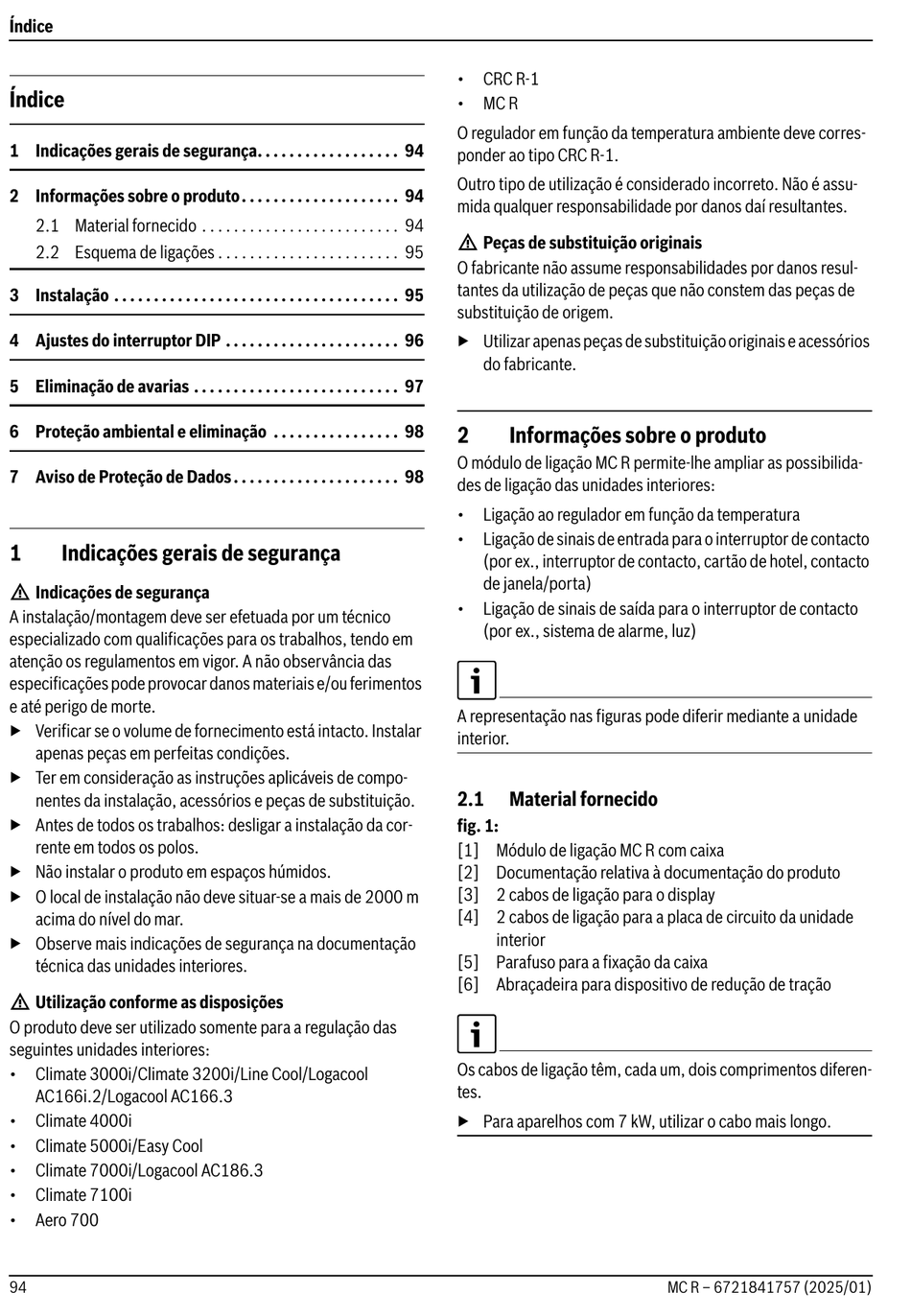

Índice
Índice
1 Indicações gerais de segurança. . . . . . . . . . . . . . . . . . 94
2 Informações sobre o produto . . . . . . . . . . . . . . . . . . . . 94

2.1 Material fornecido . . . . . . . . . . . . . . . . . . . . . . . . . 94

2.2 Esquema de ligações . . . . . . . . . . . . . . . . . . . . . . . 95
3 Instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
4 Ajustes do interruptor DIP . . . . . . . . . . . . . . . . . . . . . . 96
5 Eliminação de avarias . . . . . . . . . . . . . . . . . . . . . . . . . . 97
6 Proteção ambiental e eliminação . . . . . . . . . . . . . . . . 98
7 Aviso de Proteção de Dados . . . . . . . . . . . . . . . . . . . . . 98
1 Indicações gerais de segurança
H Indicações de segurança
A instalação/montagem deve ser efetuada por um técnico
especializado com qualificações para os trabalhos, tendo em
atenção os regulamentos em vigor. A não observância das
especificações pode provocar danos materiais e/ou ferimentos
e até perigo de morte.
▶ Verificar se o volume de fornecimento está intacto. Instalar
apenas peças em perfeitas condições.
▶ Ter em consideração as instruções aplicáveis de compo-
nentes da instalação, acessórios e peças de substituição.
▶ Antes de todos os trabalhos: desligar a instalação da cor-
rente em todos os polos.
▶ Não instalar o produto em espaços húmidos.
▶ O local de instalação não deve situar-se a mais de 2000 m
acima do nível do mar.
▶ Observe mais indicações de segurança na documentação
técnica das unidades interiores.
H Utilização conforme as disposições
O produto deve ser utilizado somente para a regulação das
seguintes unidades interiores:
• Climate 3000i/Climate 3200i/Line Cool/Logacool
AC166i.2/Logacool AC166.3
• Climate 4000i
• Climate 5000i/Easy Cool
• Climate 7000i/Logacool AC186.3
• Climate 7100i
• Aero 700
94
• CRC R-1
• MC R
O regulador em função da temperatura ambiente deve corres-
ponder ao tipo CRC R-1.
Outro tipo de utilização é considerado incorreto. Não é assu-
mida qualquer responsabilidade por danos daí resultantes.
H Peças de substituição originais
O fabricante não assume responsabilidades por danos resul-
tantes da utilização de peças que não constem das peças de
substituição de origem.
▶ Utilizar apenas peças de substituição originais e acessórios
do fabricante.
2 Informações sobre o produto
O módulo de ligação MC R permite-lhe ampliar as possibilida-
des de ligação das unidades interiores:
• Ligação ao regulador em função da temperatura
• Ligação de sinais de entrada para o interruptor de contacto
(por ex., interruptor de contacto, cartão de hotel, contacto
de janela/porta)
• Ligação de sinais de saída para o interruptor de contacto
(por ex., sistema de alarme, luz)
A representação nas figuras pode diferir mediante a unidade
interior.
2.1 Material fornecido
fig. 1:
[1] Módulo de ligação MC R com caixa
[2] Documentação relativa à documentação do produto
[3] 2 cabos de ligação para o display
[4] 2 cabos de ligação para a placa de circuito da unidade
interior
[5] Parafuso para a fixação da caixa
[6] Abraçadeira para dispositivo de redução de tração
Os cabos de ligação têm, cada um, dois comprimentos diferen-
tes.
▶ Para aparelhos com 7 kW, utilizar o cabo mais longo.
MC R – 6721841757 (2025/01)
