DIP şalter ayarları

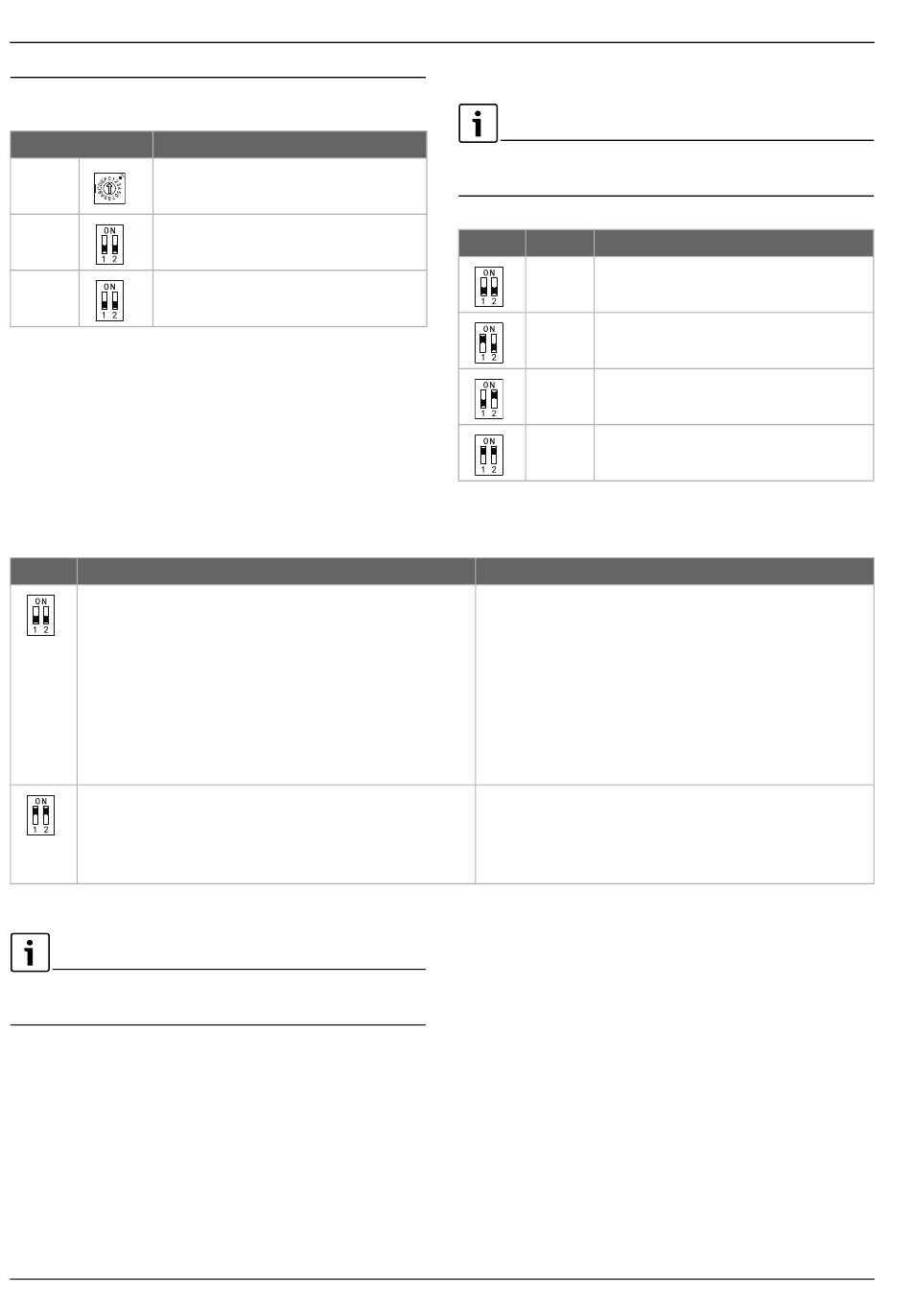

4 DIP şalter ayarları
DIP şalter DIP şalterin anlamı
ENC3 Ağ adresi
F1 Mümkün ağ adresi sayısını yükseltir.
F2 Bağlantı terminalinin çalışma şekli
(giriş/çıkış sinyali).
Tab. 127 DIP şalterin anlamı
Bağlantı terminalinin (F2) çalışma şekli
F2 Kontak şalteri kapalı olduğunda çalışma şekli
(varsayılan fabrika ayarı)
• Uygulama/uzaktan kumanda üzerinden kullanım
mümkündür.
• İç ünite devreye girer.
• Çıkış sinyali, uygulama/uzaktan kumanda üzerinden
kullanıma bağlı olarak açıktır/kapalıdır.
– Kapalı: İç ünite açık olduğu zaman.
– Kapalı: İç ünite kapalı olduğu zaman.
• Uygulama/uzaktan kumanda üzerinden kullanım
mümkündür.
• İç ünite devreye girer.
• Çıkış sinyali kapalıdır.
Tab. 129 DIP şalter F2
"Uzaktan kumanda", kızılötesi uzaktan kumandayı veya oda
kumanda panelini ifade etmektedir.
130
Ağ adresleri (F1+ENC3)
Ağ adresi, çok sayıda iç ünitenin birbirleriyle iletişim kurması
gereken tesisatlarda ayarlanmalıdır.
F1 ENC3 Ağ adresi
0 – F 0–15 (varsayılan fabrika ayarı)
0 – F 16 – 31
0 – F 32 – 47
0 – F 48 – 63
Tab. 128 DIP şalter F1
Kontak şalteri açık olduğunda çalışma şekli
(varsayılan fabrika ayarı)
• Uygulama/uzaktan kumanda üzerinden kullanım
mümkün değildir. İç ünitenin ekranında CP gösterilir.
• İç ünite devre dışı kalır.
• Çıkış sinyali açıktır.
• Uygulama/uzaktan kumanda üzerinden kullanım
mümkündür.
• İç ünite devre dışı kalır.
• Çıkış sinyali açıktır.
MC R – 6721841757 (2025/01)
