6.6
SD-Speicherkarte
1.
Wenn Sie die SD-Speicherkarte erstmals in das Gerät stecken, generiert das Gerät einen Ordner auf der
Speicherkarte: PHA01
2.
Wenn Sie das erste Mal die Datenloggerfunktion starten generiert das Gerät eine Datei unter dem Ordner
PHA01\ mit dem Namen: PHA01001.xls. In diese Datei werden dann die Daten geschrieben. Sobald in
dieser Datei 30.000 Datensätze vorliegen wird eine neue Datei erstellt. Diese trägt dann den Namen
PHA01002.xls.
3.
Wenn unter dem Ordner PHA01 99 Dateien abgelegt sind, erstellt das Gerät einen neuen Order mit dem
Namen: PHA02\...
4.
Somit ergibt sich folgende Struktur:
PHA01\
PHA01001.xls
PHA01002.xls
...
...
PHA01099.xls
PHA02\
PHA02001.xls
PHA02002.xls
...
...
PHA02099.xls
PHAXX\
...
Hinweis: Wobei XX maximal 10 ist.
7
Übertragung der Daten auf einen PC
1.
Nachdem Sie Daten über das Messgerät auf der SD-Karte gespeichert haben entnehmen Sie bitte die
Speicherkarte aus Ihrem Fach (3-18).
2.
Stecken Sie die SD-Speicherkarte in das Lesegerät Ihres Computers (falls vorhanden).
3.
Schalten Sie die Computer an und starten Sie das Windows Excel Programm. Nun können Sie die Dateien
der Speicherkarte öffnen. Excel erlaubt dann die weitere Verarbeitung (z.B. erstellen von Grafiken) der
Daten.

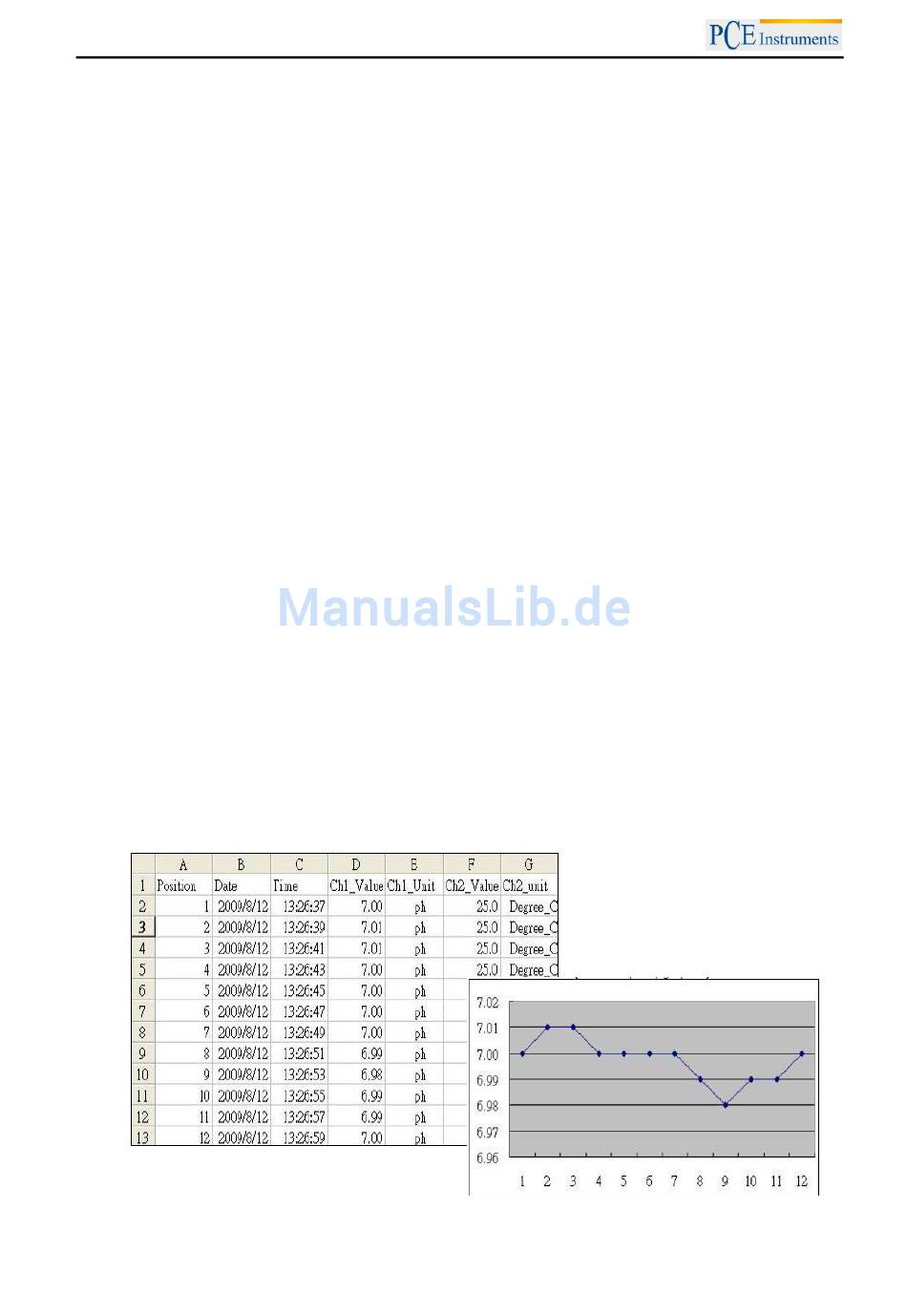

Beispiele:
BETRIEBSANLEITUNG
10
