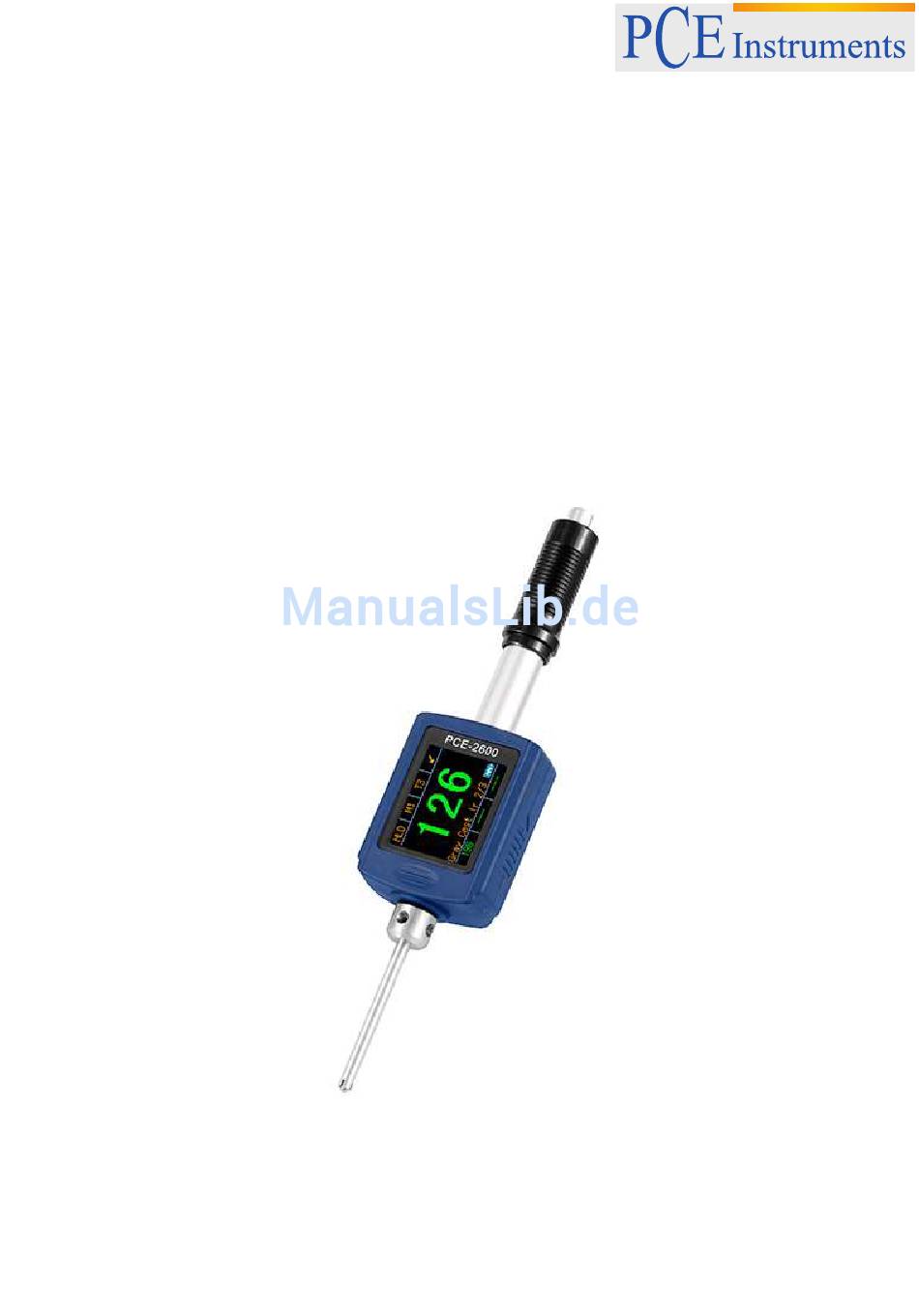

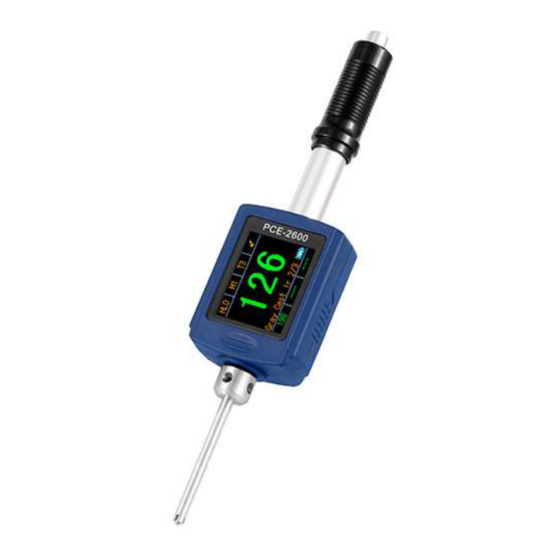

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Durometer PCE-2600 Version 1.0 Erstelldatum 06.05.2015 Letzte Änderung 17.06.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Technische Spezifikationen ....................4 Lieferumfang ......................... 4 Systembeschreibung ....................5 Messprinzip ........................... 5 Messgerät..........................5 Vorbereitung ......................6 Vorbereitung des Werkstücks ....................6 Einschalten des Gerätes ......................7 Messen ........................7 Messeinstellungen ......................... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Vielen Dank, dass Sie sich für den Kauf eines Härteprüfers von PCE Instruments entschieden haben. Der Härteprüfer dient dem schnellen Erfassen der Oberflächenhärte. Härtepüfer wie der PCE-2600 kommen besonders in Produktion und Qualitätssicherung zum Einsatz. Dadurch, dass es sich bei dem Härteprüfer um ein nicht-stationäres Handmessgerät handelt, welches eine Einhandbedienung... -
Seite 4: Spezifikationen
Gewicht 105 g (ohne Batterie) Normen GB/T 17394-1998, ASTM A956 Lieferumfang 1 x Härteprüfer PCE-2600 (mit Typ D oder Typ DL Schlagkörper) 1 x HLD Kalibrierblock 1 x AAA Lithium-Polymer-Akku 3,7 V 1 x Software 1 x USB Datenkabel 1 x Reinigungspinsel 1 x Ladegerät... -
Seite 5: Systembeschreibung
Systembeschreibung Messprinzip Der Härteprüfer PCE-2600 bestimmt die Härte nach der Leeb-Rückprallmethode. Dazu verfügt das Gerät über einen Schlagkörper aus Wolframcarbid, der über eine Feder gespannt wird. Auf Knopfdruck wird der Schlagkörper nun gegen die Oberfläche des zu messenden Materials getrieben und prallt zurück. Beim Aufprall geht ein Teil der kinetischen Energie verloren, wodurch sich die Aufprallgeschwindigkeit von der Rückprallgeschwindigkeit unterscheidet. -
Seite 6: Vorbereitung
BETRIEBSANLEITUNG Funktionstasten Taste Funktion Bei ausgeschaltetem Gerät: Einschalten des Messgerätes Druck: Wahl der Einschlagsrichtung Gedrückt halten: Einstellungen öffnen Druck: Anzahl der Einschlagsmessungen für Testreihe einstellen Gedrückt halten: Speichermenü öffnen Druck: Material auswählen Gedrückt halten: Kalibriermenü öffnen Druck: Härte-Skala auswählen Gedrückt halten: Untermenüs verlassen Vorbereitung Vorbereitung des Werkstücks 1. -
Seite 7: Einschalten Des Gerätes
BETRIEBSANLEITUNG Einschalten des Gerätes Drücken Sie (1), um das Gerät einzuschalten. Es erscheint der Hauptbildschirm. Um das Gerät wieder auszuschalten, halten Sie (1) bzw. die Messrichtungstaste gedrückt und drücken Sie anschließend auf „OFF“ (1). Messen Messeinstellungen 6.1.1 Material auswählen Drücken Sie den „M0“ Knopf (3), um das gewünschte Material auszuwählen. Sie haben die Wahl zwischen M0 bis M9. -
Seite 8: Anzahl Der Einschläge Auswählen
BETRIEBSANLEITUNG 6.1.3 Anzahl der Einschläge auswählen Drücken Sie den „T (1-6)“ Knopf (2), um die Anzahl der Einschläge festzulegen, aus denen der Mittelwert gebildet wird. Sie können Werte zwischen 1 und 6 einstellen. 6.1.4 Einschlagrichtung auswählen Drücken Sie die Pfeiltaste (1), um die Einschlagrichtung einzustellen. Sie können zwischen folgenden Einstellungen wählen: ... -
Seite 9: Durchschnittswert
BETRIEBSANLEITUNG Durchschnittswert Nachdem Sie die eingestellte Anzahl der Einschlagsmessungen durchgeführt haben, zeigt das Display den berechneten Durchschnittswert der Testreihe an. Sie erkennen den Durchschnittswert daran, dass zusätzlich „Ave“ unten rechts im Display erscheint und der Wert aus die Ziffern des Wertes weiß sind. Sonstige Funktionen Speicher 7.1.1... -
Seite 10: Kalibrieren
BETRIEBSANLEITUNG Kalibrieren Messfehler können im Laufe der Zeit durch Abnutzung des Einschlagkörpers auftreten. Daher ist es notwendig diese Messfehler durch eine Kalibrierung zu korrigieren. Halten Sie dazu die „M (0-9)“ Taste (3) gedrückt. Das Gerät wechselt nun in den Kalibriermodus. Führen Sie nun eine Testreihe an dem mitgelieferten Kalibrierblock durch, bis Sie den Durchschnittswert erhalten. -
Seite 11: Anhang
BETRIEBSANLEITUNG Anhang Umrechnung zwischen HLD und HLDL HLDL HLDL HLDL HLDL HLDL HLDL HLDL HLDL HLDL HLDL... -
Seite 12: Entsorgung
BETRIEBSANLEITUNG Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
