11 System zurücksetzen
Wenn Sie ein Problem mit der Bedienung des Gerätes haben, weil z.B. das Gerät auf einen Tastendruck nicht
mehr reagiert, können Sie das Gerät in den Ursprungszustand zurück setzen. Dieses geschieht wie folgt:
Drücken Sie, während das Gerät eingeschaltet ist, mit einem spitzen Gegenstand die RESET-Taste (3-16)
leicht hinein. Das Gerät ist nun in den Ursprungszustand zurück gesetzt.
12 RS-232 Schnittstelle
Das Gerät verfügt über eine RS-232 Schnittstelle (3,5 mm Klinkensteckerbuchse) (3-17). Bei dem
Datenausgang handelt es sich um einen 16 Bit Datenstring, dieser kann je nach Benutzerwünschen ausgelesen

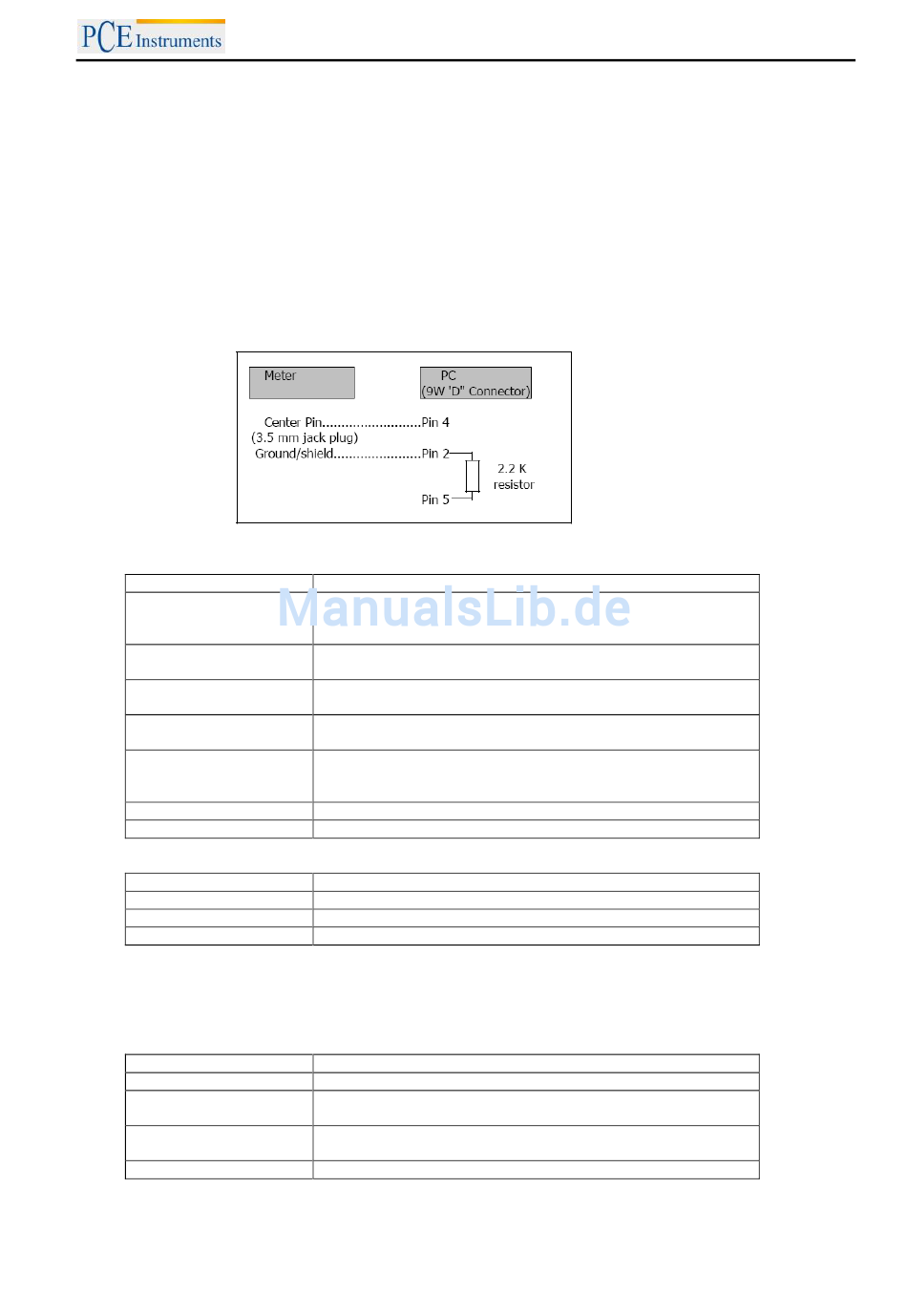

und verarbeitet werden. Folgend sehen Sie den Schaltplan der Schnittstelle:
Bei den Daten handelt es sich um ein 16 stelligen Datenstrom.
D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 ! D0
D0
D1 & D8
D9
D10
D11 & D12
D13
D14
D15
RS232 Format, 9600, N 8, 1
Baud Rate
Parität
Startbit
Stoppbit
13 Patente
Das Gerät verfügt über folgende Patente, bzw. sind folgende Patente beantragt:
Deutschland / Germany
Japan
Taiwan
China
USA
BETRIEBSANLEITUNG
End Wort
Display, D1 = LSD, D8 = MSD
Beispiel:
Wenn das Display 1234 anzeigt, ist D8 zu D1: 00001234
Dezimalpunkt (DP), Position von rechts nach links
0 = keinen DP, 1 = 1 DP, 2 = 2 DP, 3 = 3 DP
Polarität
0 = Positiv, 1 = Negativ
Anzeigeelement im Display
pH = 05,
mV = 18
Auswahl der Displays
1 = oberes Display
2 = unteres Display
4
Start Wort
9600
Nein
8
1
Nr. 20 2008 016 337.4
3151214
M 358970
M 359043
ZL 2008 2 0189918.5
ZL 2008 2 0189917.0
Beantragt
13
