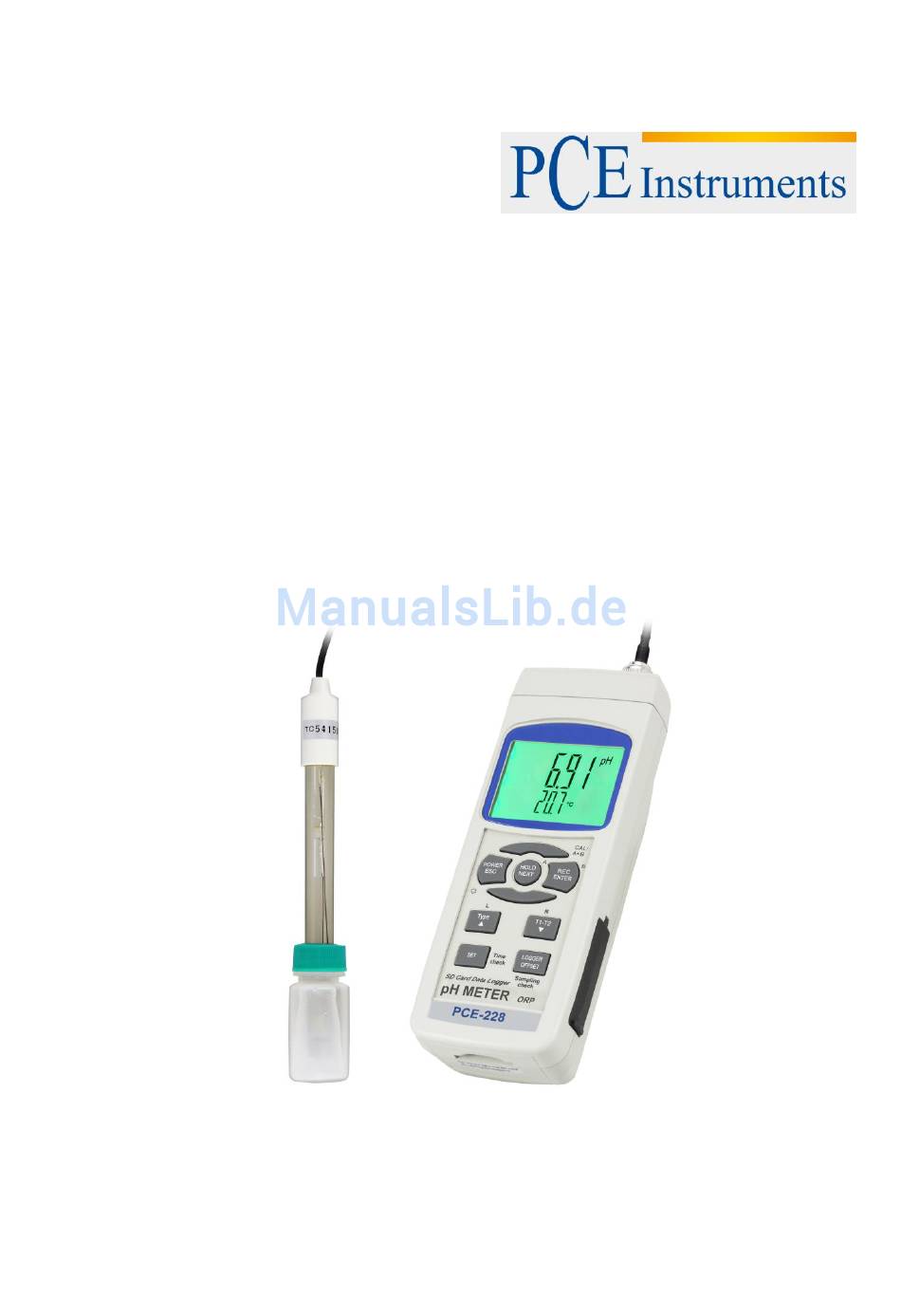

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung pH-Messgerät PCE-228 Version 1.1 20.01.2016...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Ausstattung ....................... 3 Spezifikationen ......................4 Beschreibung ......................5 pH- / mV Messung und Kalibrierung ................. 6 pH-Messung (manuelle Temperaturkompensation) ................... 6 pH-Messung (ATC, automatische Temperaturkompensation) ..............6 mV-Messung .............................. 6 pH-Kalibrierung ............................7 Weitere Funktionen ....................8 Data-Hold-Funktion ............................ -
Seite 3: Ausstattung

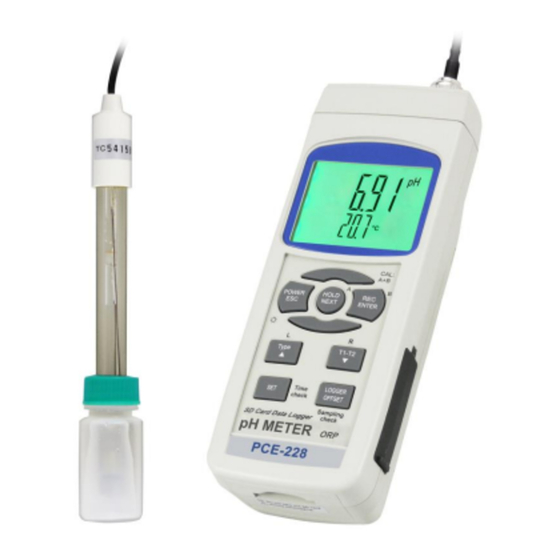

BETRIEBSANLEITUNG Ausstattung Das pH-Meter ist ein sehr einfach zu bedienendes pH-/mV-/°C-Handmessgerät. Der pH-Wert und die Temperatur können direkt auf die SD-Karte gespeichert werden (Excel-Datei) oder über die RS-232 Schnittstelle direkt vom pH-Meter auf einen PC übertragen werden. Hierzu bieten wir optional eine Software und das passende RS-232 Schnittstellenkabel als Zubehör an. -
Seite 4: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Messbereiche 0,00 ... 14,00 pH -1999 ... 0 ... 1999 mV (nur mit optionaler REDOX-Elektrode möglich) 0,0...65,0 °C (nur Temp.-Fühler) Auflösung 0,01 pH 1 mV 0,1 °C Genauigkeit ±(0,02 pH + 2digit) ±(0,5 % + 2digit) ±0,5 °C Kalibrierung automatische Dreipunktkalibrierung Temperaturkompensation... -
Seite 5: Beschreibung
BETRIEBSANLEITUNG Beschreibung Display 3-10 Batteriefachdeckel Power-Taste (Hintergrundbeleuchtung) 3-11 Schrauben vom Batteriefachdeckel Hold-Taste (ESC-Taste, A-Taste) 3-12 Stativmontagevorrichtung REC-Taste (Enter-Taste, B-Taste) 3-13 Temperaturfühlerbuchse -Taste 3-14 pH-Elektrodenbuchse -Taste (Funktions-Taste) 3-15 9 V Eingang (für Steckernetzteil) TIME-Taste (Zeit-Taste) 3-16 RESET-Taste Logger-Taste (SET-Taste) 3-17 RS-232 Ausgang (Aufzeichnungsintervall überprüfen) 3-18 SD-Kartenfach... -
Seite 6: Ph- / Mv Messung Und Kalibrierung
BETRIEBSANLEITUNG pH- / mV Messung und Kalibrierung Im Grundzustand sind folgende Parameter im Gerät hinterlegt: Die Einheit steht auf pH Die Temperatureinheit steht auf °C Die Temperaturkompensation steht auf manuell (ohne Anschluss des Temperaturfühlers) Auto-Power-Off steht auf EIN ... -
Seite 7: Ph-Kalibrierung
BETRIEBSANLEITUNG Das Messgerät verfügt über eine mV (milliVolt) Messfunktion. Mit dieser Funktion können Sie den REDOX Wert (Reduzierungs-Oxidations-Potenzial) in mV bestimmen. Drücken Sie die Funktions-Taste (3-6), das Display wechselt von „pH“ auf „mV“. Anmerkung: Ein nochmaliger Druck auf die Taste und Sie gelangen wieder zur pH-Messung. Schließen Sie die optional erhältliche REDOX-Elektrode an den Sensoreingang (3-14) an. -
Seite 8: Weitere Funktionen
BETRIEBSANLEITUNG Tipp: - Führen Sie immer eine Zweipunktkalibrieung durch. - Sie sollten bei der Kalibrierung bei pH 7 beginnen und dann bei pH 4 (oder 10) fortfahren. - Sie sollten die Elektrode zwischen jedem Kalibrierpunkt mit destilliertem Wasser reinigen. Weitere Funktionen Data-Hold-Funktion Durch Druck auf die Hold-Taste (3-3) können Sie die Messwerte während der Messung im Display festhalten. -
Seite 9: Manuelle Datenlogger-Funktion
BETRIEBSANLEITUNG Drücken Sie die REC-Taste (3-4) einmal, im Display erscheint das „REC“ Symbol. Anschließend drücken Sie die Logger-Taste (3-8), im Display erscheint „DATALOGGER“ und das Gerät zeichnet die Daten auf der SD-Karte auf. Hinweis: Wie Sie das Speicherintervall einstellen und den Pieper ein- und ausschalten finden Sie in den Kapiteln 8.3 und 8.5. -
Seite 10: Sd-Speicherkarte
BETRIEBSANLEITUNG SD-Speicherkarte Wenn Sie die SD-Speicherkarte erstmals in das Gerät stecken, generiert das Gerät einen Ordner auf der Speicherkarte: PHA01 Wenn Sie das erste Mal die Datenloggerfunktion starten generiert das Gerät eine Datei unter dem Ordner PHA01\ mit dem Namen: PHA01001.xls. In diese Datei werden dann die Daten geschrieben. Sobald in dieser Datei 30.000 Datensätze vorliegen wird eine neue Datei erstellt. -
Seite 11: Weiterführende Einstellungen
BETRIEBSANLEITUNG Weiterführende Einstellungen Während beim Gerät die Datenloggerfunktion NICHT aktiviert ist drücken Sie bitte die SET-Taste (3-8) für länger als 2 Sekunden. Dadurch gelangen Sie in das Einstellmenü und können mit jedem weiteren Druck auf die SET-Taste (3-8) durch das Menü „fahren“: Sd F…. -
Seite 12: Pieper Ein/Aus
BETRIEBSANLEITUNG Pieper ein/aus Wenn das Display „bEEP“ anzeigt können Sie mit der -Taste (3-6) „yES“ oder -Taste (3-5) und der „no“ wählen. Wobei „yES“ heißt der Pieper ist AN und jedes Mal wenn ein Wert gespeichert wird ertönt ein akustisches Signal; „no“ heißt der Pieper ist AUS. Bestätigen und Speichern können Sie wieder mit der Enter-Taste (3-4). -
Seite 13: System Zurücksetzen
BETRIEBSANLEITUNG 11 System zurücksetzen Wenn Sie ein Problem mit der Bedienung des Gerätes haben, weil z.B. das Gerät auf einen Tastendruck nicht mehr reagiert, können Sie das Gerät in den Ursprungszustand zurück setzen. Dieses geschieht wie folgt: Drücken Sie, während das Gerät eingeschaltet ist, mit einem spitzen Gegenstand die RESET-Taste (3-16) leicht hinein. -
Seite 14: Entsorgung
BETRIEBSANLEITUNG 14 Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
