I.
Einführung
II.
Spezifikation
III.
Funktionalitäten
IV.
Kalibrierung
V.
Messung (Funktionen, Batteriewechsel ...)
VI.
Direkte Messwertübertragung zum PC
I. Einführung
Lesen Sie bitte sorgsam die folgenden Informationen, bevor Sie mit den Messungen beginnen. Benutzen
Sie das Messgerät nur in der beschriebenen Form, anderenfalls erlischt die auf das Gerät gewährleistete
Garan- tie. Reparaturarbeiten am Gerät sollten nur durch die PCE Group durchgeführt werden. Halten Sie
das pH-Meter sauber und in trockenem Zustand, die Elektrode immer feucht (entweder in Leitungswasser
oder in Aufbewahrungslösung). Das pH-Meter erfüllt die aktuell gültigen Normen und Standards und ist
CE-zertifiziert.
II. Spezifikation
Messbereiche
I
Auflösung
I
Genauigkeit
I
Messrate
Kalibrierung
.
Elektroden
F
u
Temperaturkomp. manuell 0 ... +100 °C
n
k
Schnittstelle
t
III. Funktionalitäten

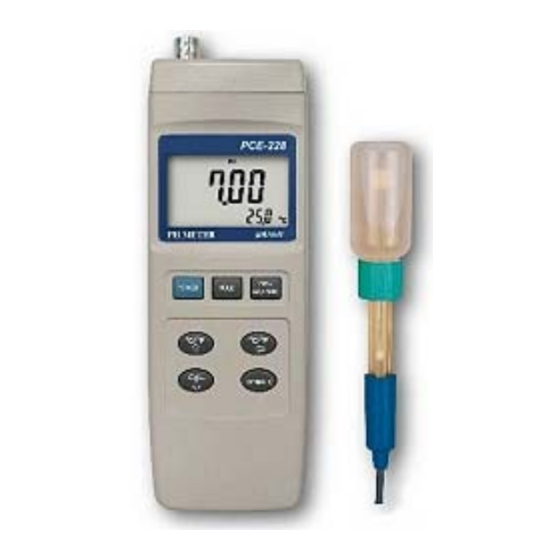

pH-Meter / mV-Meter PCE-228
Bedienungsanleitung
0 ... 14 pH / -1999 ... +1999 mV /
0 ... 100 °C
0,01 pH / 1 mV / 0,1 °C
±0,02 pH / ±1,0% (mV) / ±0,5 °C
0,8 s
PH 4, 7, 10 (manuell)
das Gerät kann mit jeder Elektro-
de mit BNC-Stecker betrieben
werden
autom. mit Fühler 0 ... +65 °C
RS-232
Software & Kabel
optional erhältlich
Umgebung
0 ... +50 °C/ <80 % r.F.
Display
Duale LCD
Überbereich
„- - - „ bei ausserhalb
Power OFF
zur Batterieschonung
Versorgung
1 x 9 V Block-Batterie
(Alkaline)
Abmessung
195 x 68 x 30 mm
Gewicht
250 g
3-1
Display
3-2
Ein-/ Ausschalter
3-3
REC-Taste
3-4
HOLD-Taste
3-5
°C / °F-Umschalttaste
3-6
PH / mV- Umschalttaste
3-7
TEMP.C-Taste
3-8
Kalibriertaste
3-9
Batteriefachdeckel
3-10 PH-BNC-Eingangsstecker
3-11 Steckbuchse für Temperaturfühler
3-12 RS-232-Schnittstelle
3-13 Ständer
3-14 Kalibrierschraube für pH7
3-15 Kalibrierschraube für pH4 / pH7
Im Langel 4
D-59872 Meschede
Tel: 02903 97699 0
Fax: 02903 97699 29
info@warensortiment.de
www.warensortiment.de
