BlfM0
Reglerkarte
Steuerklemm-
leiste
Kabelschirm
an
Erdklemme
anklemmen
Schirm
des
Kabels
frei-
isolieren,
durch
die Erdungs-
schelle
führen
und sorgfältig
befestigen.
Erdungs-
kiemmen
Netzkabel
Steuerkabel
Spezielle PG-
Verschraubung
verwenden,
welche
den
Schirm
mit 3600
erdet.
Oder
verdrillten
Schirm
mit kürzest
möglicher Länge
an Erdungsklem-
me anklemmen
(max. 2 cm)
Motoran-
schtußklemmen
Grün-gelber
Schutzleiter
Erdungsklemme

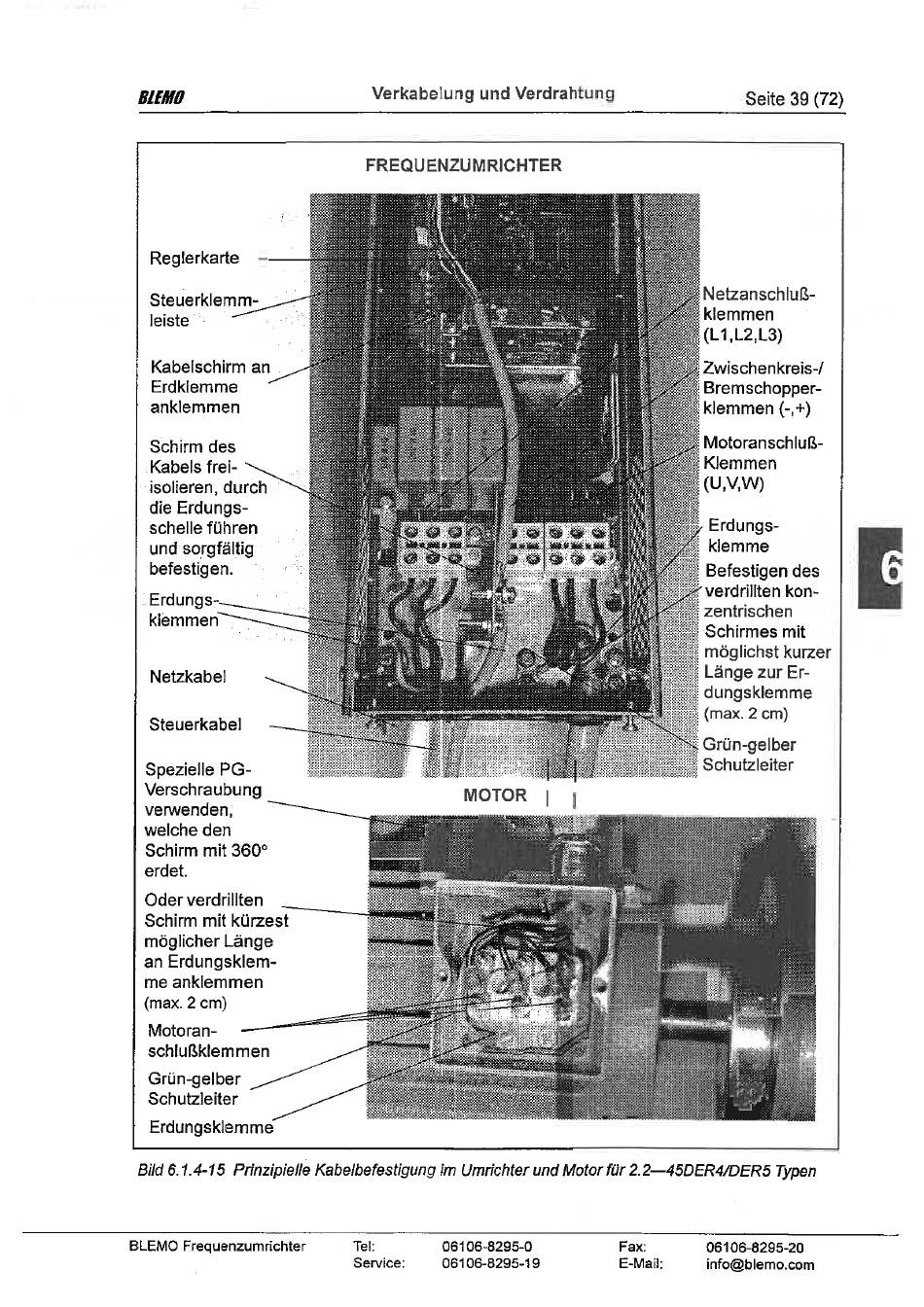

Bild 6.1.4-15 Prinzipielle Kabelbefestigung im Umrichter und Motor für 2.2—45DER4/DER5 Typen
BLEMO Frequenzumrichter
Verkabelung
und Verdrahtung
FREQUENZUMRICHTER
MOTOR
Tel:
06106-8295-0
Service:
06106-8295-19
Netzanschluß-
klemmen
•Zwischenkreis-/
Bremschopper-
•klemmen
Motoranschluß-
Klemmen
b.
Erdungs-
klemme
Befestigen des
. verdril(ten
zentrischen
Schirmes
möglichst
Länge zur Er-
x.
dungsklemme
(max. 2 cm)
Grün-gelber
Schutzleiter
I
Fax:
06106-8295-20
E-Mail:
info@blemo.com
Seite 39 (72)
(-,+)
kon-
mit
kurzer
