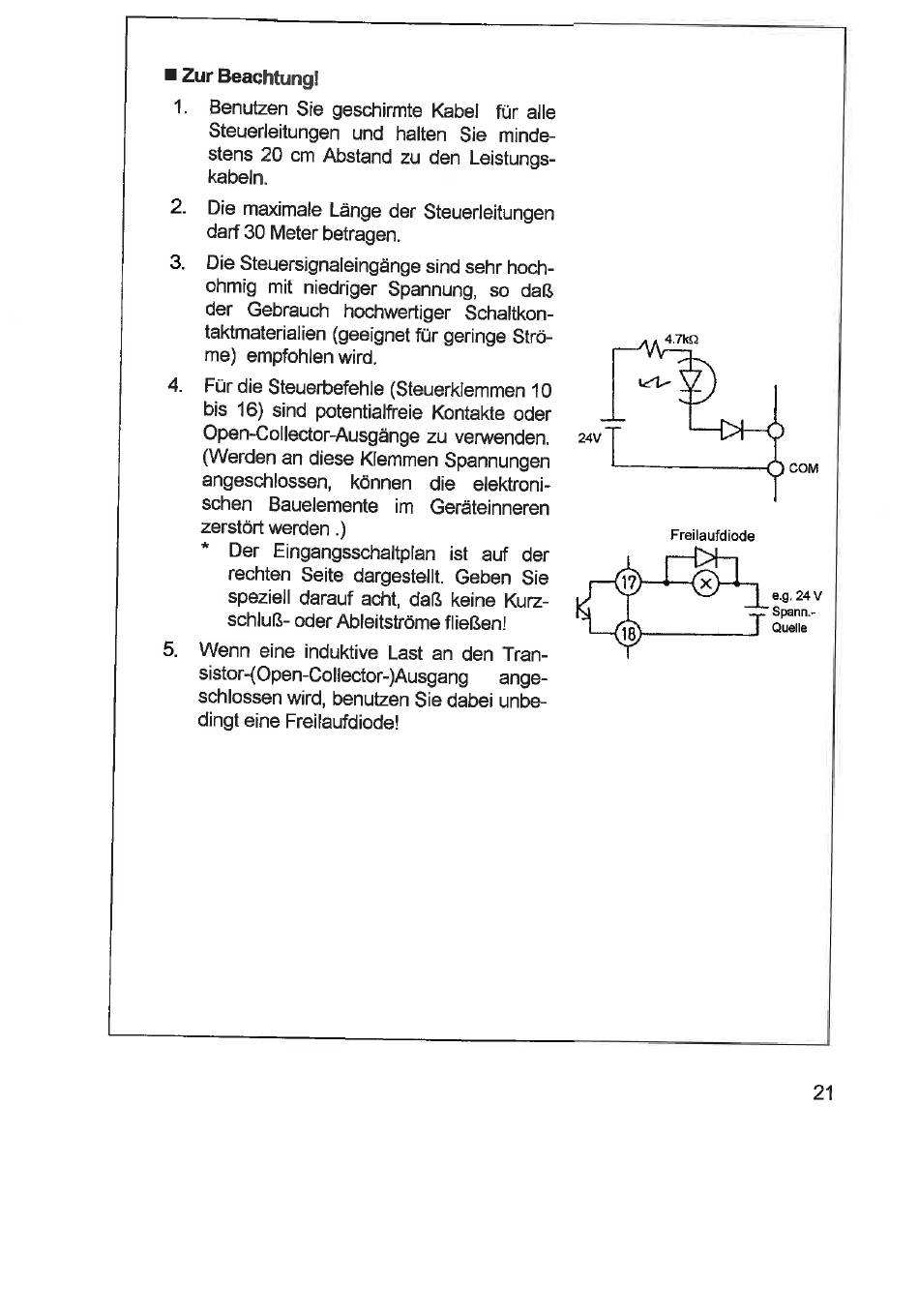

BLEMO Modular-System-Line DR Betriebsanleitung Seite 23

Zur Beachtung!
1. Benutzen Sie geschirmte Kabel für alle
Steuerleitungen und halten Sie minde-
stens 20 cm Abstand zu den Leistungs-
kabeln.
Diemaximale L ängederSteuerleitungen
2.
daff 30 Meter betragen.
3.
Die Steuersignaleingängesind sehr hoch-
ohmig mit niedriger Spannung,so daß
der Gebrauch hochwertiger Schaltkon-
taktmaterialien (geeignet f ür geringeStrÖ-
me) empfohlen wird.
4.
Fürdie Steuerbefehle (Steuerklemmen 1 0
bis 16) sind potentialfreie Kontakte Oder
Open-Collector-Ausgänge zu verwenden.
(Werdenan dieseKlemmen Spannungen
anges&ilossen,
schen Bauelemente im Geräteinneren
zerstört werden .)
Der Eingangsschaltplan ist auf der
rechten Seite dargestellt. Geben Sie
speziell darauf acht, daß keine Kurz-
schluß- Oder Ableitströme
5. Wenn eine induktive Last an den Tran-
sistor-(Open-Collector-)Ausgang a nge-
schlossen wird, benutzen Sie dabei unbe-
dingt eine Freilaufdiode!
können die elektroni-
fließen!
4.7kQ
24V
Freilaufdiode
x
18
COM
e.g. 24 V
Spann.-
Quelle
21
