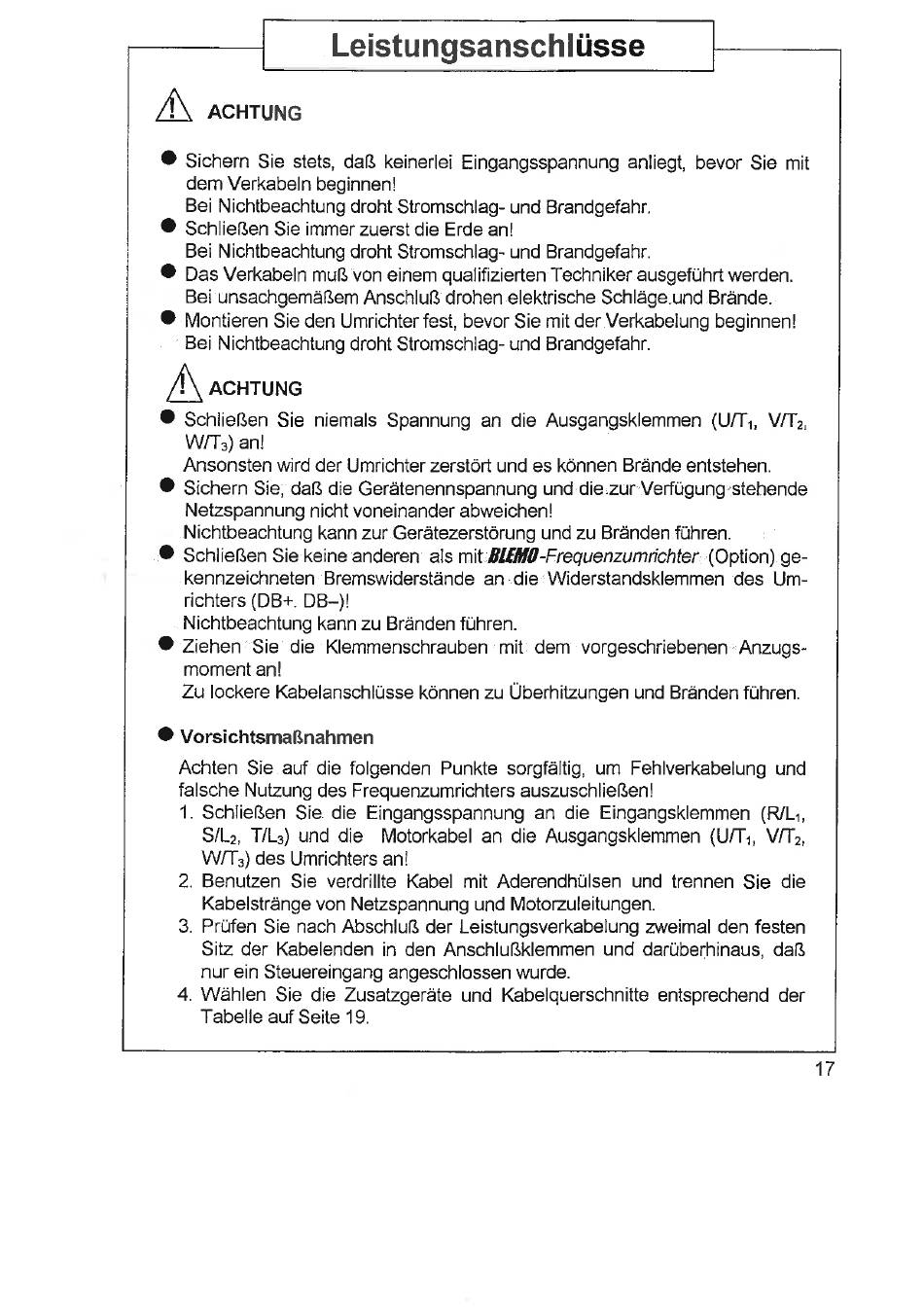

Leistungsanschlüsse
ACHTUNG
Sichern Sie stets, daß keinerlei Eingangsspannunganliegt, bevor Sie mit
dem Verkabeln beginnen!
Bei Nichtbeachtung droht Stromschlag- und Brandgefahr.
Schließen Sie immer zuerst die Erde an!
Bei Nichtbeachtung droht Stromschlag- und Brandgefahr.
Das Verkabeln muß von einem qualifizierten Techniker ausgeführt werden.
Bei unsachgemäßem Anschluß drohen elektrische Schläge und Brände.
Montieren Sie den Umrichter fest, bevor Sie mit der Verkabelung beginnen!
Bei Nichtbeachtung droht Stromschlag- und Brandgefahr.
ACHTUNG
Schließen Sie niemals Spannung an die Ausgangsklemmen (I-JIXI, V/T2J
WIT3) an!
Ansonsten Wird der Umrichter
Sichern Sie, daß die Gerätenennspannung und die zur Verfügung stehende
Netzspannung nicht voneinander
Nichtbeachtung kann zur Gerätezerstörung und zu Bränden führen.
Schließen Sie keine anderen ats mit BIEMC-Frequenzumrichter (Option) ge-
kennzeichneten Bremswiderstände
richters (DB+. DB-)!
Nichtbeachtung kann zu Bränden führen.
Ziehen Sie die Klemmenschrauben mit dem vorgeschriebenen Anzugs-
moment an!
Zu lockere Kabelanschlüssekönnen zu Überhitzungenund Brändenführen.
Vorsichtsmaßnahmen
Achten Sie auf die folgenden Punkte sorgfältig, um Fehlverkabelung und
falsche Nutzung des Frequenzumrichters auszuschließen!
1. Schließen Sie die Eingangsspannung an die Eingangsklemmen (R/LI,
SIL2, T/L3) und die Motorkabel an die Ausgangsklemmen (UITI, VIT2,
W/T3) des Umrichters an!
2. Benutzen Sie verdrillte
Kabelstränge von Netzspannung und Motorzuteitungen.
3. Prüfen Sie nach Abschluß der Leistungsverkabelung zweimal den festen
Sitz der Kabelenden in den Anschlußklemmen
nur ein Steuereingang angeschlossen wurde.
4. Wählen Sie die Zusatzgeräte und Kabelquerschnitte
Tabelle auf Seite 19.
zerstört und es können
abweichen!
an die Widerstandsklemmen
Kabel mit Aderendhülsen
Brände entstehen.
des Um-
und trennen Sie die
und darüberhinaus, daß
entsprechend der
