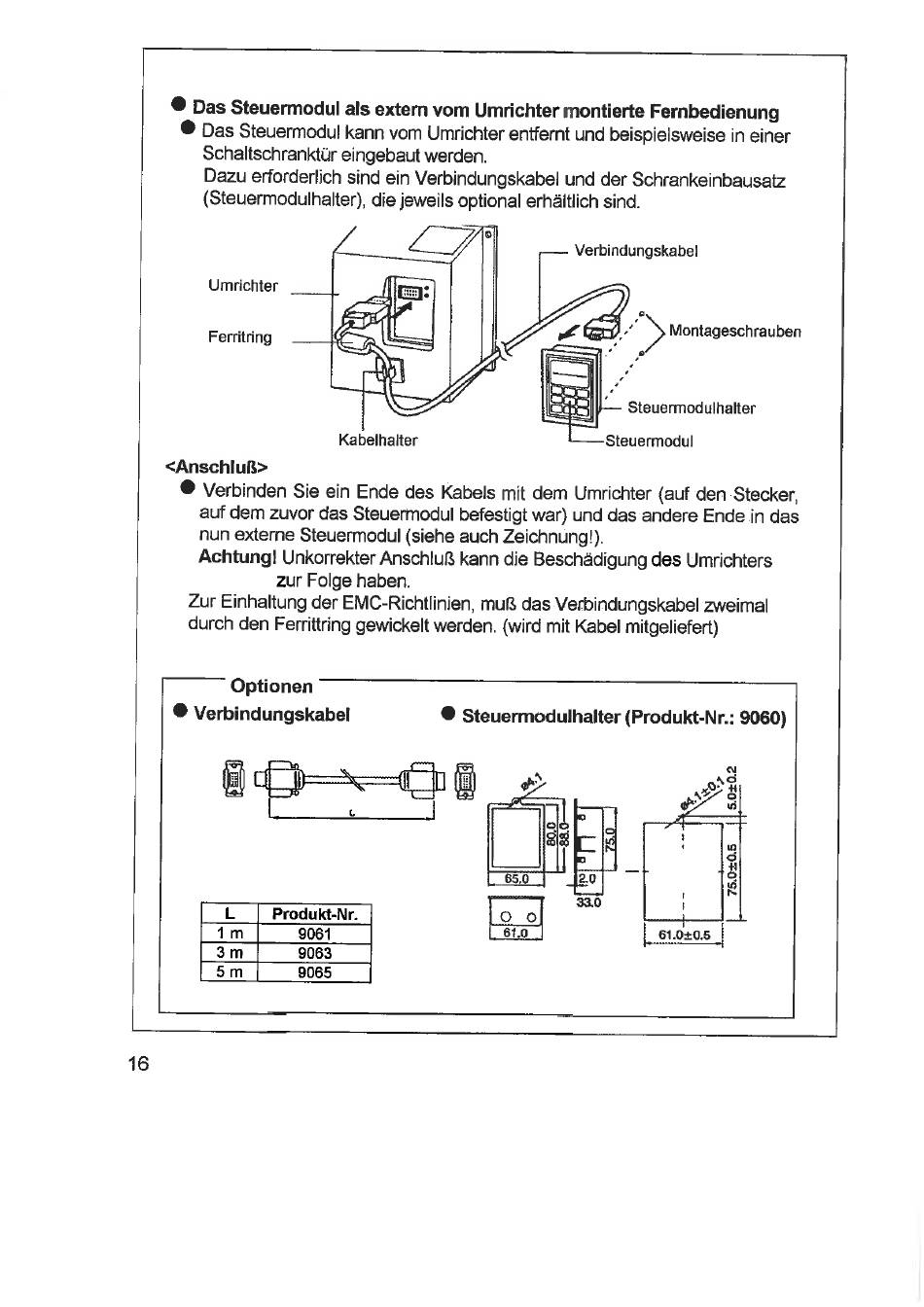

DasSteuermodul alsextemvomUmrichter m ontierte Fernbedienung
DasSteuermodul kannvomUmrichter e ntfemtundbeispielsweise in einer
Schaltschranktüreingebautwerden.
Dazuerforderlich sindein Verbindungskabel und der
(Steuermodulhalter), d ie jeweilsoptional erhältlichSind.
Umrichter
Ferritring
<AnschIuß>
VerbindenSie ein Endedes Kabelsmit dem Umrichter(auf den Stecker,
auf dem zuvor das Steuermodulbefestigtwar) und das andere Ende in das
nun externe Steuermodul (siehe auch Zeichnung!).
Achtung! UnkorrekterAnschlußkann die Beschädigungdes Umrichters
zur Folge haben.
Zur Einhaltung der EMC-Richtlinjen, mußdasVerbindungskabel zweimal
durchden Ferrittring gewickelt w erden.(Wird mit Kabelmitgeliefert)
Optionen
Verbindungskabel
nib----
L
Produkt-Nr.
9061
9063
9065
16
Kabelhalter
Steuermodulhalter (Produkt-Nr.: 9060)
6
61.0
Verbindungskabel
Montageschrauben
4
Steuemodulhalter
Steuermodul
20
aao
61.0±0.5
