Bremswiderstand (Option) - Blemo Modular-System-Line Dr Betriebsanleitung

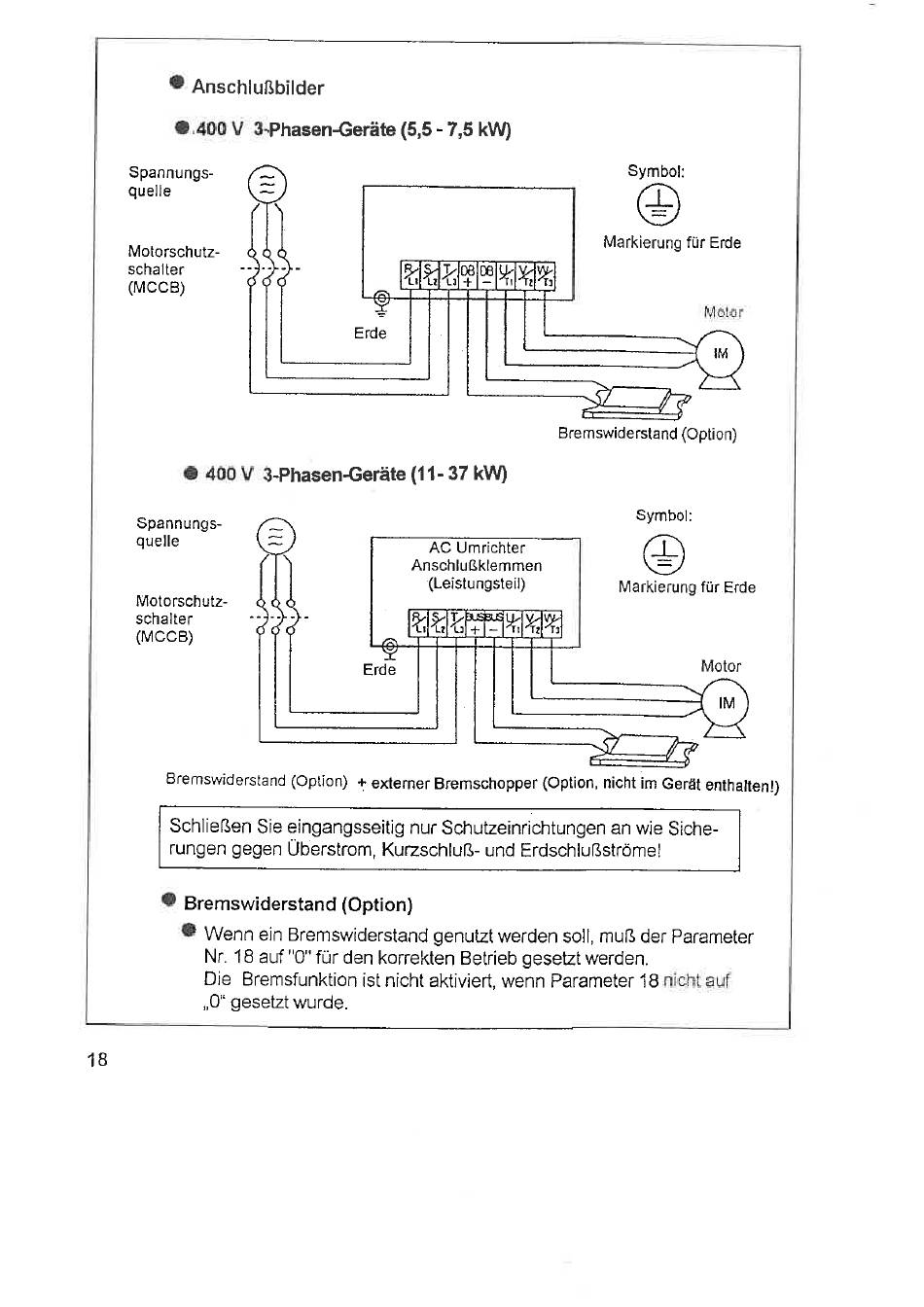

O Anschlußbilder
400 V 3-Phasen-Geräte (5,5 -
Spannungs-
quelle
Motorschutz-
schalter
(MCCB)
e 400 V 3-Phasen-Geräte (11-37 kW)
Spannungs-
quelle
Motorschutz-
schalter
(MCCB)
Bremswidersta nd
Schließen Sie eingangsseitignur Schutzeinrichtungenan wie Siche-
rungen gegen Überstrom,Kurzschtuß-und Erdschlußströme!
Bremswiderstand
Wenn ein Bremswiderstandgenutzt werden soll, muß der Parameter
Nr. 18 auf 'O"für den korrekten Betrieb gesetzt werden.
Die Bremsfunktion ist nicht aktiviert, wenn Parameter ld nicht auf
„O' gesetzt wurde.
18
Erde
AC Umrichter
Anschlußklemmen
(Leistungsteil)
Erde
(Option) +externer Bremschopper
(Option)
kW)
Symbol:
-L
Markierung für Erde

Bremswiderstand (Option)

Symbol'
Markierung
(Option, nicht i mGerät enthalten!)
Motor
für Erde
Motor
1M
