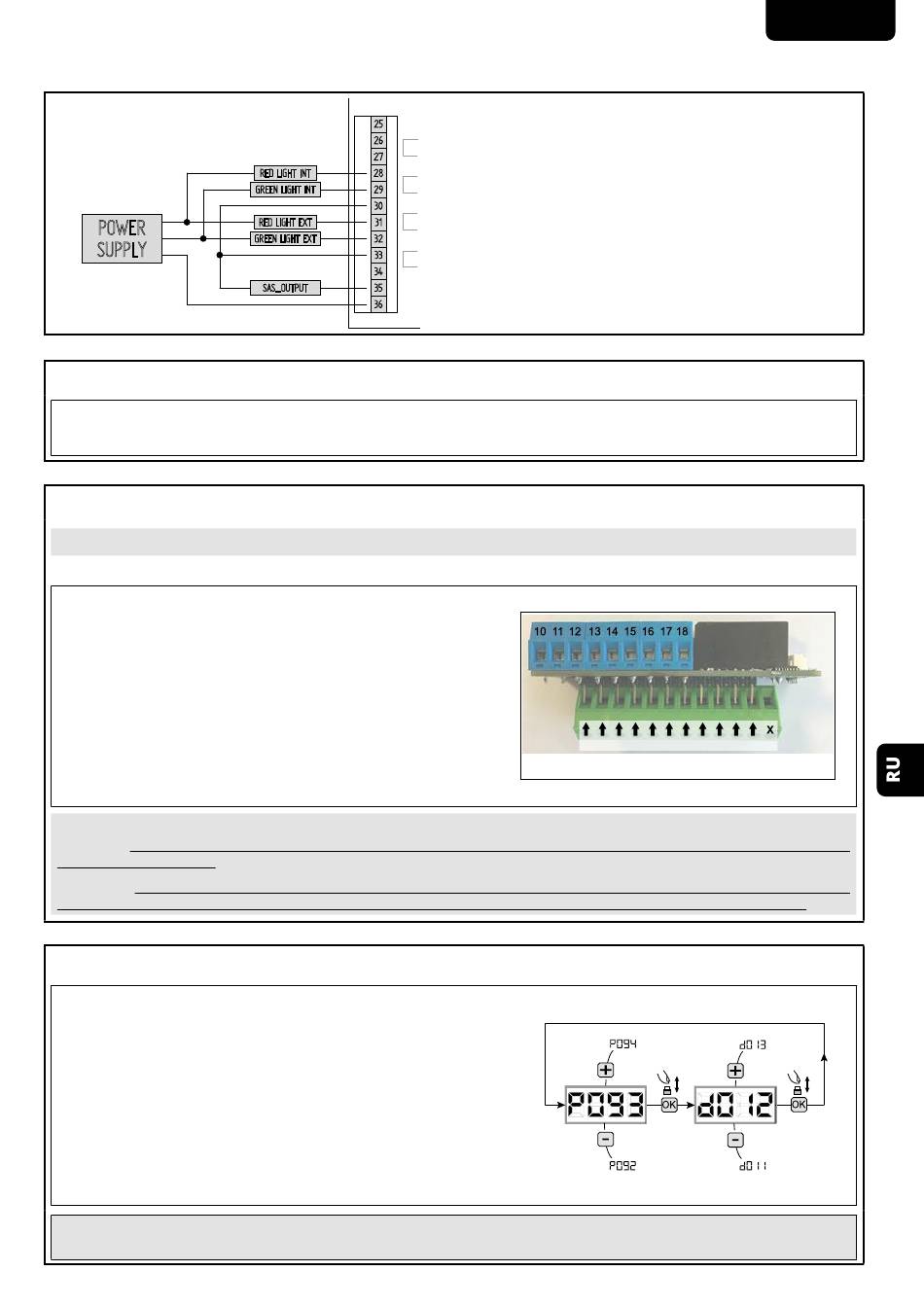

Подключение для выключения светофора при закрытых воротах
POWER
SUPPLY
4 СВЕТОДИОД СТАТУСА
Немигающий светодиод: Плата расширения подключена к электропитанию и обеспечивает корректно связь.
Светодиод выключен: Плата расширения не подключена к электропитанию.
Мигающий светодиод: Плата расширения подключена к электропитанию, но не обеспечивает корректно связь.
5 ПОДКЛЮЧЕНИЕ ПЛАТЫ NET-EXP
ВНИМАНИЕ Подключение расширительного разъема на NET-EXP должно производится только когда блок управления выключен.
Следуйте указанным ниже инструкциям по корректному проведению кабельной проводки и подключению платы расширения:
1. При выключенном питании подключите (вставьте в случае
использования NET-EXP mini, см. изображение на стороне) плату
расширения к управляющему устройству NET24N или NET230N как
указано и подключите соответствующий кабель, предоставленный в
комплекте. Убедитесь, что кабель подключен правильно.
2. Подключите электропитание к блоку управления (светодиод
включается мигающим светом).
3. Включить расширение, установив параметр P078=1. Светодиод,
включенный немигающим светом, подтверждает правильность
связи платы с блоком управления. Если мигает, указывает на
проблему связи (проверьте корректную настройку параметра, и
чтобы соединительный провод не был ни поврежден, ни отсоединен).
ВНИМАНИЕ Включением расширения соответствующие входы и выходы также будут уже отконфигурированы для стандартной
установки. Помните о необходимости закорачивания возможных входов Н.З., не использованных при расширении, перед
любой другой операцией.
ВНИМАНИЕ При каждом повторном запуске настройки I/O (P010), указанные выше параметры будут изменены по умолчанию
(дезактивируя плату расширения). Не забывайте заново настраивать параметры, как указано перед каждой операцией.
6 КОНФИГУРАЦИЯ ВХОДОВ И ВЫХОДОВ
В случае, если установка требует других или дополнительных команд по
отношению к стандартным, описанным в электросхемах, можно производить
конфигурацию каждого входа/выхода для требуемого режима работы.
1. Пройдитесь по параметрам кнопками [+] и [-] до визуализации
желаемого;
2. Получите доступ к параметру (например: P093), нажав на кнопку [OK];
3. Нажимая на кнопки [+] и [-], установите величину, соответствующую
требуемому режиму работы (ссылайтесь на таблицу "параметры
конфигурации" на стр. 94);
4. Подтвердите выбор нажатием на кнопку [OK] (на дисплее появится
P093).
5. Выполните только что отконфигурированное соединение.
ВНИМАНИЕ С целью завершения процедуры программирования воздействуйте на кнопки [+] и [-] до появления символа "- - - -",
блок управления находится в ожидании инструкций для обычного функционирования.
25
26
27
RED LIGHT INT 28
GREEN LIGHT INT 29
30
RED LIGHT EXT 31
GREEN LIGHT EXT 32
33
34
SAS_OUTPUT 35
36
ВНИМАНИЕ: Для обеспечения правильной работы рекомендуется
установить следующие параметры на управляющем устройстве
NET: P053=0 и P078=1. Рекомендуется обратиться к руководству
по эксплуатации управляющего
используемого в данный момент, для получения подробных
инструкций по изменению этих параметров.
IN6 C IN5 C
NET24N - NET230N
NET-EXP
устройства серии
IN4 C IN3 C IN2 C IN1 C
NET,
