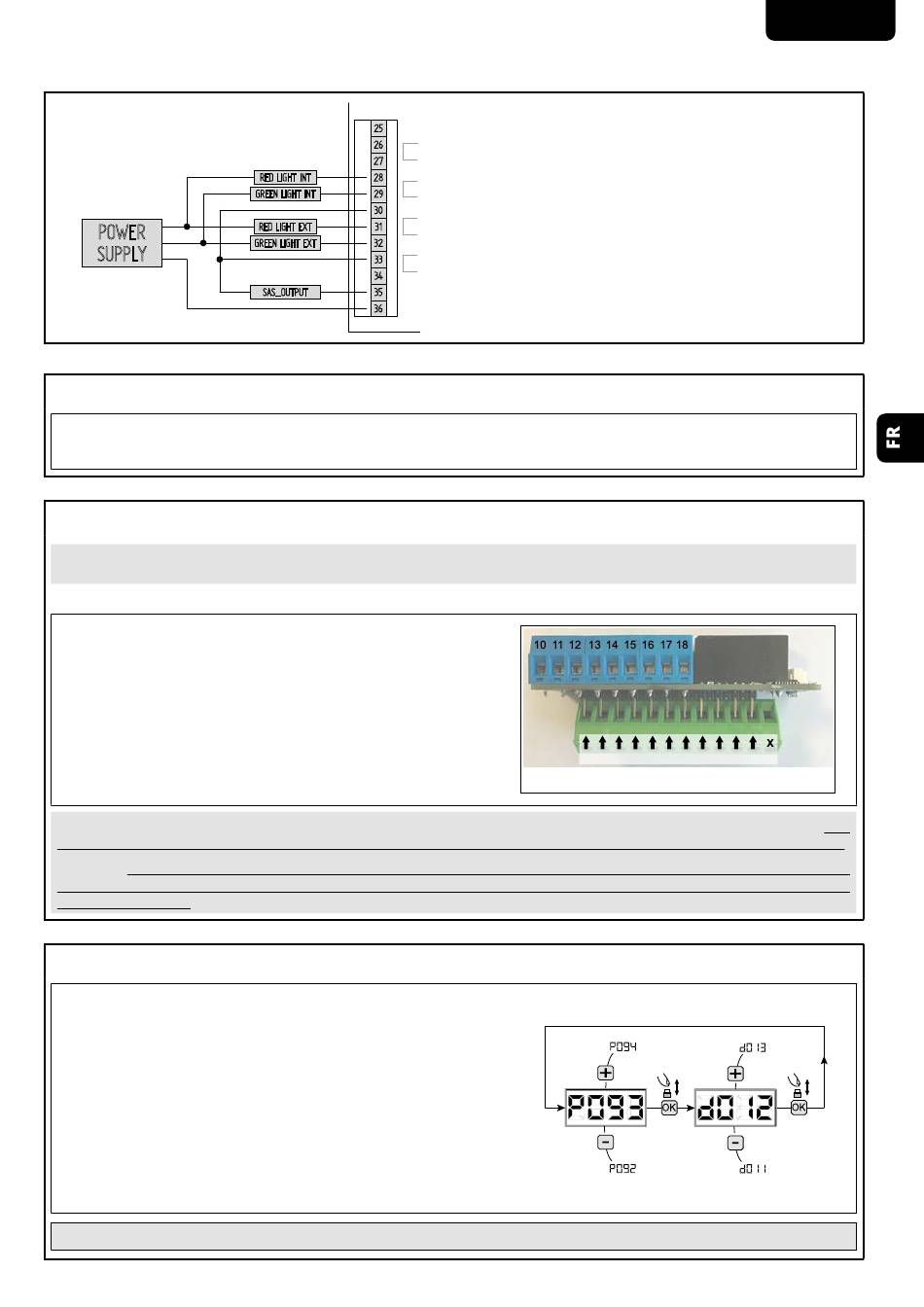

Connexion pour feu de signalisation éteint lorsque le portail est fermé
POWER
SUPPLY
4 DESCRIPTION DES VOYANTS D'ÉTAT
Led fixe: La carte d'extension est alimentée et communique correctement.
Led éteinte: La carte d'extension n'est pas alimentée.
Led clignotante: La carte d'extension est alimentée mais ne communique pas correctement.
5 ACTIVATION DE LA CARTE NET-EXP
ATTENTION La connexion et la disconnextion de la carte d'expansion NET-EXP à la carte NET doit être effectué
sans alimentation.
Suivre les instructions ci-dessous pour effectuer le câblage et activer la carte d'extension:
1. Avec l'alimentation éteinte, connectez (insérez dans le cas de NET-EXP
mini, voir l'image sur le côté) la carte d'extension à l'unité de commande
NET24N ou NET230N comme indiqué et connectez le câble approprié
fourni. Assurez-vous que le câble est correctement câblé.
2. Alimenter la centrale (la LED s'allume en clignotant).
3. Habiliter l'extension en configurant le paramètre P078=1. La LED
allumée avec lumière fixe confirme la bonne communication de la carte
avec la centrale de commande. Si elle clignote, ceci indique un problème
de communication (contrôler la juste configuration du paramètre et que
le petit câble de connexion n'est pas endommagé ni débranché).
ATTENTION En activant l'expansion, les entrées et sorties relatives sont elles aussi configurées pour une installation standard. Veil-
ler à établir un pont électrique entre les éventuelles entrées NC inutilisées de l'expansion avant d'effectuer toute autre opération.
ATTENTION À chaque fois que les paramètres I/O sont réinitialisés (P010), les paramètres indiqués ci-dessus seront modifiés à leur va-
leur par défaut (avec désactivation conséquente de la carte d'extension). Ne pas oublier de les reconfigurer comme indiqué ci-dessus
avant toute utilisation.
6 CONFIGURATION DES ENTRÉES ET SORTIES
Si l'installation nécessite des commande différentes et/ou supplémentaires
par rapport à celles standards décrites sur les schémas, il est possible de
configurer chaque entrée/sortie en fonction du type de fonctionnement désiré.
1. Faire défiler les paramètres à l'aide des touches [+] et [-] jusqu'à celui
désiré:
2. Accéder au paramètre (ex: P093) en appuyant sur la touche [OK];
3. En appuyant sur les touches [+] et [-], configurer la valeur correspondant
au fonctionnement souhaité (voir le tableau "paramètres de configura-
tion" page 34);
4. Confirmer le choix en appuyant sur la touche [OK] (l'indication P093 s'af-
fiche à nouveau sur l'écran).
5. Effectuer le branchement juste après la configuration.
ATTENTION Une fois la programmation terminée, agissez sur les touches [+] et [-] jusqu'à ce que les initiales "- - - -" apparaissent.
25
26
27
RED LIGHT INT 28
GREEN LIGHT INT 29
30
RED LIGHT EXT 31
GREEN LIGHT EXT 32
33
34
SAS_OUTPUT 35
36
ATTENTION: Pour garantir un fonctionnement correct, il est conseillé
de régler les paramètres suivants sur l'unité de contrôle NET :
P053=0 et P078=1. Il est recommandé de se référer au manuel
de l'unité de contrôle de la série NET en cours d'utilisation pour des
instructions détaillées sur la façon de procéder à ces modifications
de paramètres.
IN6 C IN5 C
NET24N - NET230N
NET-EXP
IN4 C IN3 C IN2 C IN1 C
