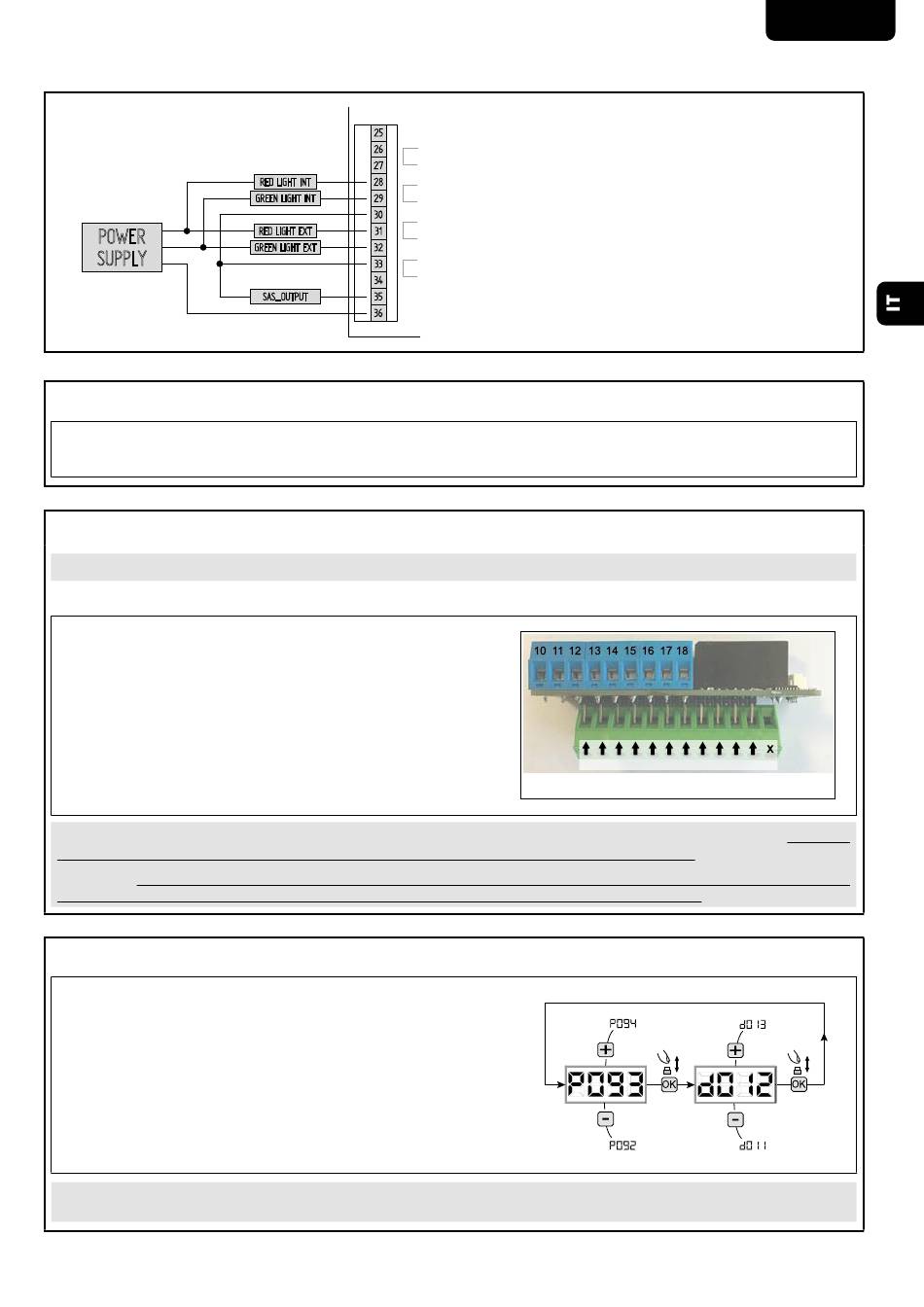

Collegamento per semaforo spento in condizione di cancello chiuso
POWER
SUPPLY

4 DESCRIZIONE LED DI STATO

Led fisso: La scheda espansione è alimentata e comunica correttamente.
Led spento: La scheda espansione non è alimentata.
Led lampeggiante: La scheda espansione è alimentata ma non comunica correttamente.

5 ABILITAZIONE SCHEDA NET-EXP

ATTENZIONE Il collegamento della scheda espansione NET-EXP va eseguito con la scheda di comando NET spenta.
Seguire quanto descritto di seguito per il corretto cablaggio e l'abilitazione della scheda espansione:
1. Con alimentazione spenta, collegare (innestare nel caso di NET-EXP mini,
vedi immagine a lato) la scheda espansione alla centrale di comando
NET24N o NET230N come indicato e collegare l'apposito cavetto in
dotazione. Assicurarsi che il cavetto sia cablato correttamente.
2. Dare alimentazione alla centrale (il LED si accende lampeggiante).
3. Abilitare l'espansione impostando il parametro P078=1. Il LED acceso
con luce fissa, conferma la corretta comunicazione della scheda
con la centrale di comando. Se lampeggiante, indica un problema di
comunicazione (controllare la corretta impostazione del parametro e
che il cavetto di connessione non sia danneggiato o disinserito).
ATTENZIONE Abilitando l'espansione anche i relativi ingressi e uscite sono già configurati per un'installazione standard. Ricordarsi
di ponticellare gli eventuali ingressi NC non utilizzati dell'espansione, prima di qualsiasi altra operazione.
ATTENZIONE Ad ogni ripristino delle impostazioni I/O (P010), i parametri sopra indicati vengono modificati per default (disattivando la
scheda espansione). Ricordarsi di impostarli nuovamente come indicato prima di qualsiasi altra operazione.
6 CONFIGURAZIONE INGRESSI E USCITE
Nel caso in cui l'installazione richieda comandi diversi e/o aggiuntivi rispetto
allo standard descritto dagli schemi elettrici, è possibile configurare ciascun
ingresso/uscita per il funzionamento desiderato.
1. Scorrere i parametri con i tasti [+] e [-] fino a visualizzare quello desiderato;
2. Accedere al parametro (es. P093) premendo il tasto [OK];
3. Agendo sui tasti [+] e [-], impostare il valore corrispondente al
funzionamento desiderato (fare riferimento alla tabella "parametri di
configurazione" a pag. 10);
4. Confermare la scelta premendo il tasto [OK] (sul display ricompare P093).
5. Eseguire il collegamento appena configurato.
ATTENZIONE Alla fine della procedura di programmazione, agire sui tasti [+] e [-] fino alla comparsa del simbolo "- - - -", l'automatismo è
ora in attesa di comandi per il funzionamento normale.
25
26
27
RED LIGHT INT 28
GREEN LIGHT INT 29
30
RED LIGHT EXT 31
GREEN LIGHT EXT 32
33
34
SAS_OUTPUT 35
36
ATTENZIONE: Per garantire il corretto funzionamento, è opportu-
no impostare i seguenti parametri sulla centrale NET: P053=0 e
P078=1. Si consiglia di fare riferimento al manuale della centrale
di comando serie NET in uso per le istruzioni dettagliate su come
effettuare queste modifiche ai parametri.
IN6 C IN5 C
NET24N - NET230N
NET-EXP
IN4 C IN3 C IN2 C IN1 C
