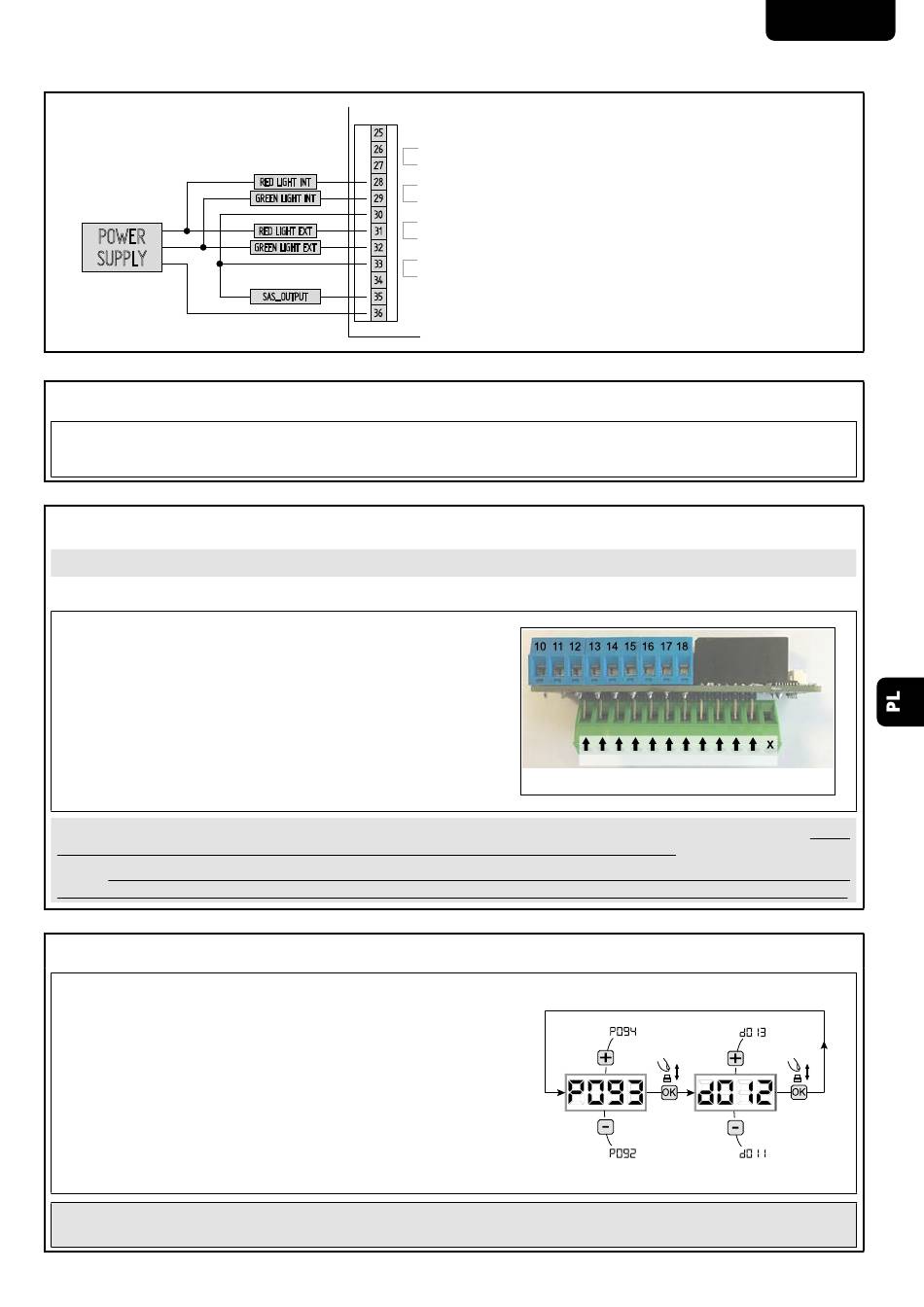

Połączenie dla wyłączonego sygnalizatora świetlnego, gdy brama jest zamknięta
POWER
SUPPLY
4 OPIS LAMPEK LED WSKAZUJĄCYCH STAN
Lampka LED stała: Karta rozszerzenia jest zasilana i komunikuje bezpośrednio.
Lampka LED wyłączona: Karta rozszerzenia nie jest zasilana.
Lampka LED migająca: Karta rozszerzenia jest zasilana, lecz nie komunikuje prawidłowo.
5 AKTYWACJA KARTY NET-EXP
UWAGA Podłączenie karty rozszerzeń powinno być wykonane przy wyłączonej centrali sterującej NET
Należy śledzić opis prawidłowego okablowania i aktywacji karty rozszerzenia:
1. Z wyłączoną zasilaniem podłącz (włóż w przypadku NET-EXP mini,
patrz obraz obok) kartę rozszerzeń do jednostki sterującej NET24N lub
NET230N zgodnie z instrukcjami i podłącz odpowiedni załączony kabel.
Upewnij się, że kabel jest poprawnie podłączony.
2. Zasilić centralkę (lampka LED zaczyna migać).
3. Aktywować rozszerzenie poprzez ustawienie parametru P078=1.
Lampka LED zapalona stałym światłem potwierdza prawidłową
komunikację karty z centralką sterowniczą. Jeśli migająca, sygnalizuje
brak komunikacji (sprawdzić prawidłowe ustawienie parametru i czy
kabelek połączenia nie jest uszkodzony lub niewłożony do gniazda).
UWAGA Aktywując rozszerzenie również odpowiednich wejść i wyjść, są już skonfigurowane dla instalacji standardowej. Należy
pamiętać o zamostkowaniu niewykorzystywanych wejść NC rozszerzenia, przed jakąkolwiek operacją.
UWAGA Przy każdym przywróceniu ustawień I/O (PO10), wyżej wymienione parametry zostają zmienione domyślnie (dezaktywując
kartę rozszerzenia). Należy pamiętać o ich ponownym ustawieniu, zgodnie z instrukcjami, przed rozpoczęciem jakiejkolwiek operacji.
6 KONFIGURACJA WEJŚĆ I WYJŚĆ
W przypadku, gdy instalacja wymaga innych lub dodatkowych poleceń, w
stosunku do opisu standardowego ze schematów elektrycznych, można
skonfigurować każde wejście/wyjście dla żądanego funkcjonowania.
1. Przewinąć parametry przy pomocy klawiszy [+] i [-] do momentu
wyświetlenia parametru żądanego;
2. Wejść do parametru (np. P093) wciskając przycisk [OK];
3. Przy pomocy przycisków [+] i [-], ustawić wartości dotyczące żądanego
funkcjonowania (odnieść się do tabeli "parametry konfiguracji" na str.
82);
4. Potwierdzić wybór poprzez wciśnięcie przycisku [OK] (na wyświetlaczu
pojawi się P093).
5. Wykonać podłączenie, gdy tylko zostanie skonfigurowane.
UWAGA Na zakończenie programowania nacisnąć przyciski [+] i [-] do momentu pojawienia się symbolu "- - - -", automatyka jest po-
nownie gotowa do manewru.
25
26
27
RED LIGHT INT 28
GREEN LIGHT INT 29
30
RED LIGHT EXT 31
GREEN LIGHT EXT 32
33
34
SAS_OUTPUT 35
36
UWAGA: Aby zapewnić prawidłowe działanie, zaleca się ustawienie
następujących parametrów na jednostce sterującej NET: P053=0
i P078=1. Zaleca się odwołanie się do podręcznika jednostki
sterującej serii NET w użyciu w celu uzyskania szczegółowych in-
strukcji dotyczących dokonywania tych zmian parametrów.
IN6 C IN5 C
NET24N - NET230N
NET-EXP
IN4 C IN3 C IN2 C IN1 C
