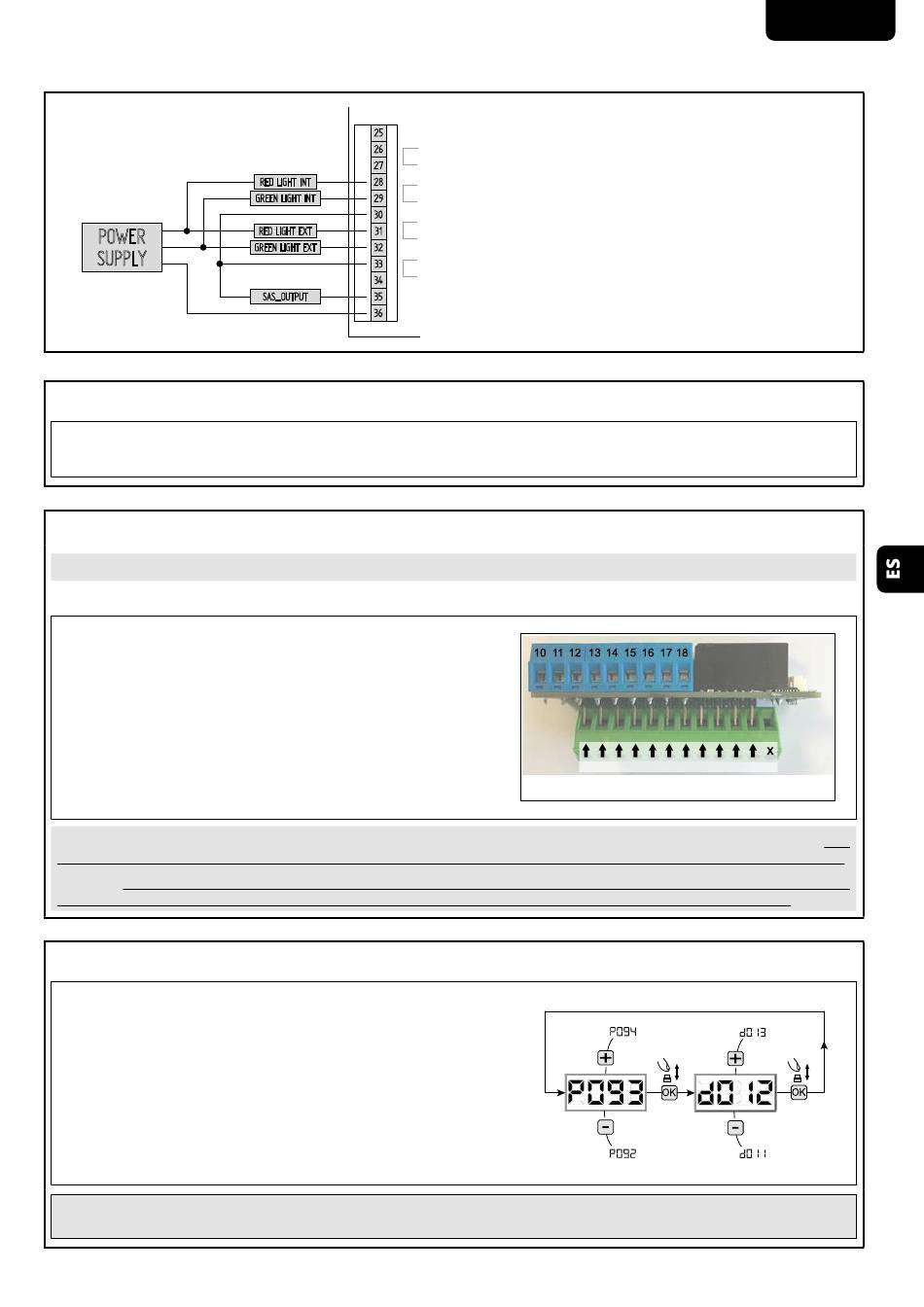

Conexión para semáforo apagado cuando la puerta está cerrada
POWER
SUPPLY
4 DESCRIPCIÓN LED DE ESTADO
Led fijo: La tarjeta expansión está conectada y comunica de forma correcta.
Led apagado: La tarjeta de expansión no está conectada.
Led intermitente: La tarjeta expansión está conectada pero no comunica de forma correcta.
5 HABILITACIÓN TARJETA NET-EXP
ATENCIÓN La conexión de la tarjeta de expansión NET-EXP debe ser hecha con el cuadro de maniobras NET apagado.
Efectuar lo que se describe a continuación para el correcto cableado y la habilitación de la tarjeta de expansión:
1. Con la alimentación apagada, conecte (inserte en el caso de NET-
EXP mini, ver imagen al lado) la placa de expansión a la unidad de
control NET24N o NET230N según se indica y conecte el cable
apropiado proporcionado. Asegúrese de que el cable esté cableado
correctamente.
2. Conectar la central (el LED se enciende de forma intermitente).
3. Habilitar la expansión programando el parámetro P078=1. El LED
encendido con luz fija confirma la correcta comunicación de la
tarjeta con la central de mando. Si parpadea indica un problema de
comunicación (controlar la correcta configuración del parámetro y que
el cable de conexión que no esté averiado ni desconectado.
ATENCIÓN En activant l'expansion, les entrées et sorties relatives sont elles aussi configurées pour une installation standard. Veil-
ler à établir un pont électrique entre les éventuelles entrées NC inutilisées de l'expansion avant d'effectuer toute autre opération.
ATENCIÓN Cada vez que se restablecen las programaciones I/O (P010), los parámetros indicados arriba son modificados por defecto
(desactivando la tarjeta de expansión). Recuerde programarlos de nuevo como se indica antes de cualquier otra operación.
6 CONFIGURACIÓN ENTRADAS Y SALIDAS
Si la instalación requiere mandos diferentes y/o adicionales con respecto al
estándar descrito por los esquemas eléctricos, es posible configurar cada
entrada/salida para el funcionamiento deseado.
1. Deslizar los parámetros con las teclas [+] y [-] hasta visualizar el deseado;
2. Acceder al parámetro (ej. P093) pulsando la tecla [OK];
3. Trabajando en las teclas [+] y [-], programar el valor correspondiente al
funcionamiento deseado (hacer referencia a la tabla "parámetros de con-
figuración" en la pág. 58);
4. Confirmar la selección presionando la tecla [OK] (en la pantalla reaparece
P093).
5. Efectuar la conexión recién configurada.
ATENCIÓN Al final del procedimiento de programación,accionar el pulsador [+] y [-] hasta que aparezca el simbolo "- - - -",la motorización
está ahora nuevamente lista para la maniobra.
25
26
27
RED LIGHT INT 28
GREEN LIGHT INT 29
30
RED LIGHT EXT 31
GREEN LIGHT EXT 32
33
34
SAS_OUTPUT 35
36
ATENCIÓN: Para garantizar un funcionamiento correcto, se
recomienda configurar los siguientes parámetros en la unidad
de control NET: P053=0 y P078=1. Se recomienda consultar el
manual de la unidad de control de la serie NET en uso para obtener
instrucciones detalladas sobre cómo realizar estos cambios de
parámetros.
IN6 C IN5 C
NET24N - NET230N
NET-EXP
IN4 C IN3 C IN2 C IN1 C
