5
MONTAGE

Montagehinweise

26 B E T R I E B S A N L E I T U N G | deTec4 Core
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen oder Körperteile werden bei Nichtbeachtung nicht oder nicht
rechtzeitig erkannt.
b Beachten Sie unbedingt die berechneten Mindestabstände für Ihre Maschine:
"Mindestabstand zur Gefahrstelle", Seite 16
tierenden Flächen", Seite 19
b Montieren Sie den Sicherheits-Lichtvorhang so, dass Untergreifen, Übergreifen, Um‐
greifen und Hintertreten sowie ein Verschieben des Sicherheits-Lichtvorhangs aus‐
geschlossen sind.
HINWEIS
b Lesen Sie diesen Abschnitt vollständig, bevor Sie die Halterungen montieren.
b Lesen Sie den Abschnitt
b Montieren Sie Sender und Empfänger auf einem planen Untergrund.
b Montieren Sie den Sender und den Empfänger auf gleicher Höhe. Für kleinere Kor‐
rekturen bei der Ausrichtung lassen sich Sender und Empfänger in den Haltern verti‐
kal verschieben, siehe "Abb. 27: QuickFix-Halterung: vertikal verschieben",
Seite 37 und siehe "Abb. 28: FlexFix-Halterung: vertikal verschieben / drehen",
Seite 38.
b Wenn möglich, montieren Sie jeweils die obere Halterung in der Höhe so, dass der
Absatz im Gehäuse des Sicherheits-Lichtvorhangs auf der Halterung aufsitzt, so ver‐
hindern Sie, dass der Sicherheits-Lichtvorhang nach unten durchrutscht.
b Das Ende mit dem Kabelanschluss muss bei beiden Geräten in die gleiche Richtung
zeigen.

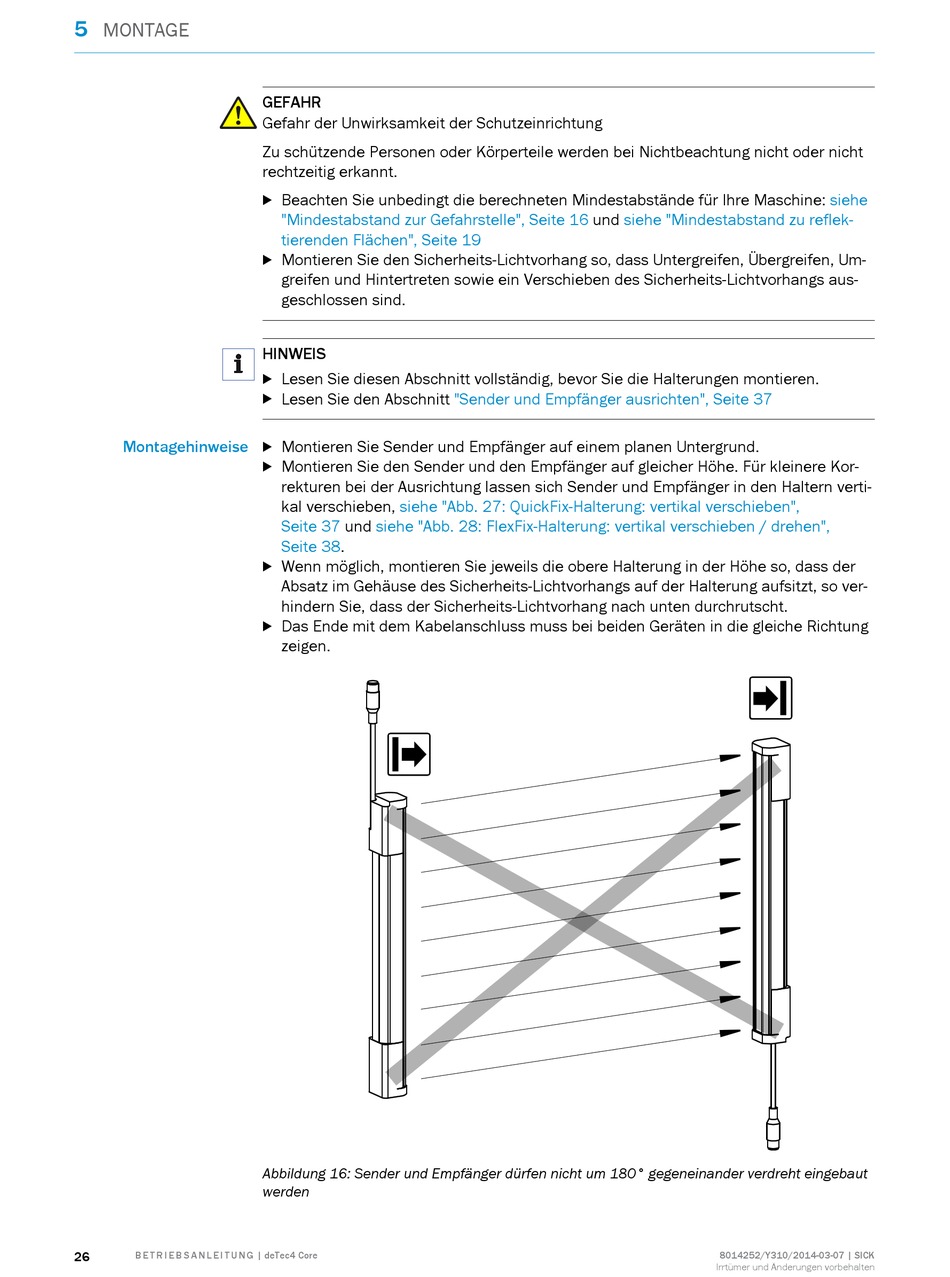

Abbildung 16: Sender und Empfänger dürfen nicht um 180° gegeneinander verdreht eingebaut
werden
und siehe "Mindestabstand zu reflek‐
"Sender und Empfänger ausrichten", Seite 37
siehe
