PRODUKTBESCHREIBUNG
Betriebsanzeigen des
Empfängers
12 B E T R I E B S A N L E I T U N G | deTec4 Core
Der Sender hat zwei LEDs, die den Betriebsstatus anzeigen:
Pos. LED-Farbe
1 Gelb
2 Rot
Für eine vollständige Übersicht der Fehleranzeigen:
1 2 3 4
ERR
OSSD
Auflösung 14 mm

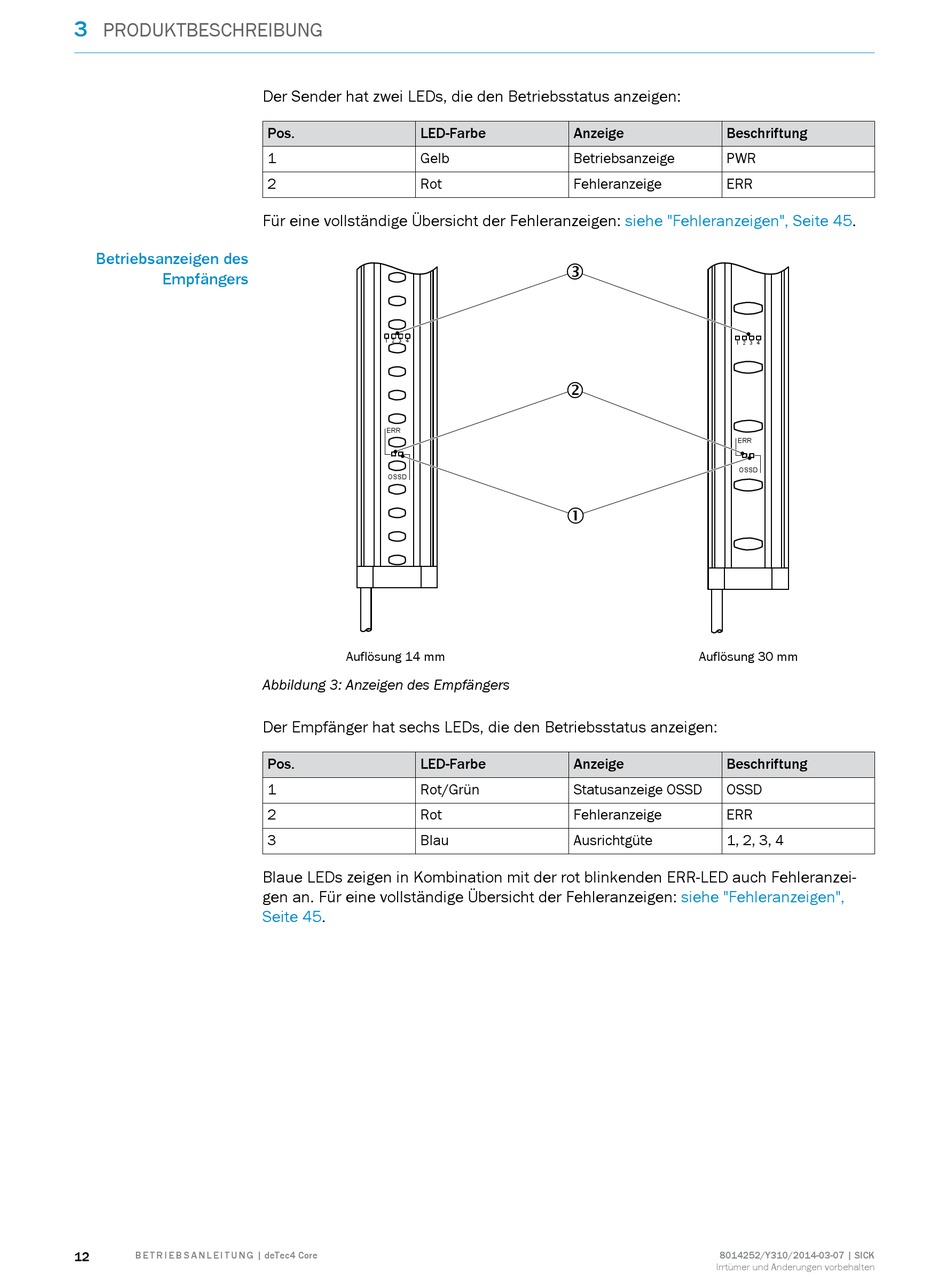

Abbildung 3: Anzeigen des Empfängers
Der Empfänger hat sechs LEDs, die den Betriebsstatus anzeigen:
Pos. LED-Farbe
1 Rot/Grün
2 Rot
3 Blau
Blaue LEDs zeigen in Kombination mit der rot blinkenden ERR-LED auch Fehleranzei‐
gen an. Für eine vollständige Übersicht der Fehleranzeigen:
Seite 45.
Anzeige Beschriftung
Betriebsanzeige PWR
Fehleranzeige ERR
siehe "Fehleranzeigen", Seite
3
1 2 3 4
2
ERR
OSSD
1
Auflösung 30 mm
Anzeige Beschriftung
Statusanzeige OSSD OSSD
Fehleranzeige ERR
Ausrichtgüte 1, 2, 3, 4
siehe "Fehleranzeigen",
8014252/Y310/2014-03-07 | SICK
Irrtümer und Änderungen vorbehalten
45.
