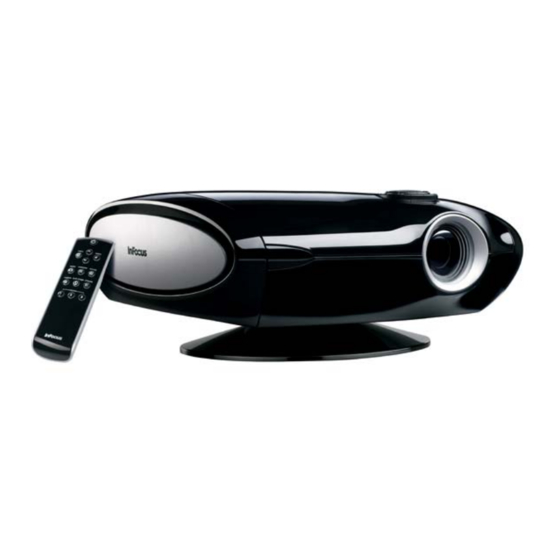

InFocus IN72 Referenz-Anleitung
Vorschau ausblenden
Andere Handbücher für IN72:
- Benutzeranleitung (8 Seiten) ,
- Referenz-anleitung (33 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für InFocus IN72
Inhaltszusammenfassung für InFocus IN72
- Seite 1 Trident IN72/IN74/IN76 Referenzanleitung...
- Seite 2 HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Marken oder Dieses digitale Gerät der Klasse B stimmt mit der kanadischen ICES-003 überein. eingetragene Marken von HDMI Licensing LLC. InFocus, In Focus und INFOCUS Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Falls Sie mit der Einrichtung von Projektionssystemen vertraut sind, verwenden Sie die mit dem Projektor gelieferte Benutzeranleitung. Einführung Aufstellen des Projektors Vollständige Einzelheiten zum Anschluss und Betrieb des Projektors finden Auswählen der Aspektrate Sie in dieser Anleitung. Die aktuellen elektronische Versionen dieser Anleitung in mehreren Sprachen sind auf unserer Website verfügbar. -
Seite 4: Einführung
Einführung Zoom Ihr neuer InFocus Projektor ist speziell für den Einsatz im Heimkino (äußerer Ring) konzipiert. Er setzt einen hohen Standard unter Verwendung der neuesten Fokus DLP™-Technologie und neuer DNX-Videoverarbeitung von Pixelworks™. Unabhängig davon, ob Sie einen Film oder eine High Definition- Fernsehsendung sehen oder das neueste Videospiel spielen, können Sie... - Seite 5 Einzelheiten finden Sie auf „Videoanschlüsse“ auf Seite 7. S-Video Der Projektor bietet auch die folgenden Anschlüsse: HDMI M1-DA/ Composite RS-232 • RS-232 für serielle Steuerung (nicht vorhanden am IN72) (nicht am IN72) • 12 Volt Gleichspannungsausgang (siehe unten) 12 Volt Gleichspannungsausgang +12 V Erde 12 Volt Gleichspannungsausgang Ein 3,5-mm-Ministecker-Trigger bietet einen Gleichspannungsausgang mit 12 Volt und 0,25 A.
-
Seite 6: Aufstellen Des Projektors
Bildschirmgröße (m) • Der Bild-Offset beträgt 128 % für den IN72. Das heißt bei einer Bildhöhe von 3 m befindet sich der untere Rand des Bildes 85 cm über der Mitte der Linse. Für den IN74 und IN76 beträgt der Bild-Offset 115 %. -
Seite 7: Auswählen Der Aspektrate
Auswählen der Aspektrate 16:9 Bildeingang 16:9 Bild Die Aspektrate ist das Verhältnis von Bildbreite zu Bildhöhe. HDTV und Bildschirme verwenden in der Regel 16:9, die Standardeinstellung des 16:9 Projektors. Im Modus 4:3 platziert der Projektor auf beiden Seiten des Bildes Aspektrate schwarze Streifen. -
Seite 8: Videoanschlüsse
Composite-Video (RCA) Wenn Ihr Gerät einen VGA-Anschluss aufweist, können Sie den M1-DA/ DVI-Anschluss für ein Bild hoher Qualität verwenden. Viele PC- Spielsysteme haben VGA-Anschlüsse. Komponent RCA SCART (alle 4 Anschlüsse) S-Video 12 Volt Gleichspannungsausgang HDMI M1-DA/ Composite RS-232 (nicht am IN72) -
Seite 9: Anschließen Eines Videogerätes
Aufstellort gefunden haben, sollten Sie hochwertigere Kabel in der korrekten Länge kaufen, um das beste Bild von der jeweiligen Videoausrüstung zu erzielen. Hochwertige, für Ihren Projektor optimierte Kabel können unter www.infocus.com oder bei einem Einzelhändler oder Fachhändler gekauft werden. Composite (RCA) Video-Verbindung Schließen Sie den gelben Stecker des Composite-Videokabels an den... -
Seite 10: Digitale Verbindungen
Bildzeilen von 720 progressive, 1080 interlaced oder höher. Die IN72 und IN74 sind EDTV-Monitore (Enhanced Definition Television), das bedeutet vertikale Bildzeilen von 480 progressive oder höher. HD-Inhalt kann auf einem EDTV-Monitor angezeigt werden, die Auflösung ist einfach geringer als die von HDTV. -
Seite 11: Anzeigen Eines Bildes
Anzeigen eines Bildes Netzkabel einstecken Schließen Sie das Netzkabel an den Power (Netzanschluss) an der Rückseite des Projektors und an eine Steckdose an. HINWEIS: Verwenden Sie stets das mit dem Projektor gelieferte Netzkabel. Drücken Sie die Power auf dem Tastenfeld oder auf der Fernbedienung. Netztaste drücken Die LED-Anzeige blinkt grün und die Ventilatoren laufen an. - Seite 12 Stellen Sie Zoom und Fokus ein. Zoom (äußerer Ring) und Fokus einstellen Keystone einstellen Falls das Bild nicht quadratisch ist, verwenden Sie das Bildmenü zur Keystone-Einstellung (Trapezkorrektur). Einzelheiten finden Sie auf Seite 22. Stellen Sie die Lautstärke des Stereoempfängers ein. Lautstärke einstellen Ihr Projektor wurde im Werk, unabhängig von der Quelle, für sehr gute Bildmenüoptionen einschließlich...
-
Seite 13: Abschalten Des Projektors
Abschalten des Projektors Fehlerbehebung bei der Einrichtung Falls das Bild richtig auf dem Bildschirm erscheint, lesen Sie im nächsten Strom sparen Abschnitt weiter. Andernfalls müssen Sie die Einrichtung korrigieren. Der Projektor verfügt über eine Stromsparfunktion, welche die Lampe automatisch ausschaltet, wenn keine aktive Quelle festgestellt wird oder Die LED-Anzeige oben auf dem Projektor zeigt den Projektorstatus an und 20 Minuten lang keine Bedienung des Projektors durch den Benutzer kann die Fehlerbehebung erleichtern. - Seite 14 Problem Lösung Ergebnis Kein Startbildschirm Netzkabel auf der Rückseite des Projektors Korrektes Bild einstecken Netztaste drücken Netztaste drücken Nur der Startbildschirm erscheint Aktive Quelle anschließen Projiziertes Bild Source-Taste drücken...
- Seite 15 Problem Lösung Ergebnis Bild ist nicht auf dem Bildschirm zentriert Projektor verschieben, Zoom einstellen, Korrektes Bild Höhe einstellen Projektor nach oben oder unten neigen oder Quadratisches Bild Bild nicht quadratisch Keystone-Einstellung (Trapezkorrektur) im Bildmenü anpassenzoidal corrección en el menú Imagen...
- Seite 16 Problem Lösung Ergebnis Schärfe im Menü „Bild > Erweitert“ Korrektes Bild Unscharfes Bild einstellen „Deckenmontage“ im Menü Bild steht auf dem Kopf Korrektes Bild „Einstellungen > System“ deaktivieren...
- Seite 17 Problem Lösung Ergebnis Das Bild ist spiegelverkehrt „Hinten“ im Menü Einstellungen > System Korrektes Bild deaktivieren Projizierte Farben stimmen nicht mit der Quelle Farbe, Farbton, Farbtemperatur, Helligkeit Korrektes Bild und Kontrast in den Menüs einstellen überein COLOR COLOR...
- Seite 18 Originalverpackung zu verstauen, oder eine professionelle Falls Sie Hilfe benötigen, besuchen Sie unsere Website unter Verpackungsfirma zu verwenden, um das Gerät für den Versand www.infocus.com oder rufen Sie an. Für vorzubereiten. Bitte versichern Sie die Lieferung zum vollen Wert. Kundendienstkontaktinformationen siehe die Benutzeranleitung. Das Produkt unterliegt einer eingeschränkten Garantie.
-
Seite 19: Verwenden Der Fernbedienung
Verwenden der Fernbedienung Fehlerbehebung für die Fernbedienung • Vergewissern Sie sich, dass die Batterien richtig eingelegt und nicht leer sind. Die Fernbedienung verwendet zwei (2) zum Lieferumfang gehörende Batterien • Vergewissern Sie sich, dass die Fernbedienung auf die Vorderseite des des Typs LR6 (AA). -
Seite 20: Verwenden Des Tastenfeldes
Verwenden des Tastenfeldes Die meisten Tasten werden in anderen Abschnitten detailliert beschrieben. Es folgt eine kurze Funktionsübersicht: Menu (Menü) – Öffnet die Bildschirmmenüs (Seite 21). Select (Auswahl) – Bestätigt die Menüauswahl (Seite 21). Pfeiltasten – Navigation durch die Menüs und Vornehmen von Menünavigations- Einstellungen (Seite 21). -
Seite 21: Optimieren Von Videobildern
Optimieren von Videobildern Benutzerdefinierte Anpassung des Projektors Sie können den Projektor Ihren speziellen Anforderungen anpassen. Ihr Projektor wurde im Werk, unabhängig von der Quelle, für sehr gute Einzelheiten über diese Funktionen finden auf Seite 26 bis Seite 28. Leistung optimiert. Wenn Sie jedoch Änderungen vornehmen möchten, können Sie das Bild über Bildschirmmenüs optimieren. -
Seite 22: Verwenden Der Menüs
Verwenden der Menüs Hauptmenü Drücken Sie die Taste Menu (Menü) auf dem Tastenfeld oder der Fernbedienung, um die Menüs zu öffnen. (Die Menüs werden nach 60 Sekunden automatisch geschlossen, wenn kein Tastendruck erfolgt.) Das Hauptmenü wird angezeigt. Verwenden Sie die Pfeiltasten, um das gewünschte Untermenü... -
Seite 23: Bildmenü
Bildmenü Bildmenü Um die folgenden Einstellungen zu verändern, wählen Sie die Einstellung aus, und drücken Sie auf Select (Auswahl). Ändern Sie die Werte mithilfe der Pfeiltasten, und drücken Sie erneut auf Select, um die Änderungen zu übernehmen. Keystone (Trapezkorrektur): Passt das Bild vertikal an und macht das Bild quadratischer. - Seite 24 Voreinstellungen: Sie können Einstellungen benutzerdefiniert anpassen und sie später wieder laden. Um die werkseitigen Standardeinstellungen Voreinstellungen wieder herzustellen, wählen Sie „Werkseinstellungen“ im Menü Einstellungen > Service. Um eine Voreinstellung für die aktuelle Quelle einzustellen, passen Sie zuerst das Bild an. Wählen Sie dann Einstellungen speichern im Menü „Voreinstellungen“, und wählen Sie „Benutz.
- Seite 25 Das Menü „Erweitert“ Beachten Sie, dass nicht alle Optionen in den Menüs für alle Quellen/ Menü „Erweitert“ ein Signale verfügbar sind. Phase: Stellt die horizontale Phase einer Computerquelle ein. Gleichlauf: Stellt Vertikal-Scan einer Computerquelle ein. Horizontale/Vertikale Position: Stellt die Position einer Computerquelle ein.
- Seite 26 Farbtemperatur: Ändert die Intensität der Farben. Wählen Sie einen Wert. Farbtemperatur „Native“ bedeutet nicht korrigierte/nicht veränderte Farbtemperatur. Andere Werte ändern den Weißpunkt der Farben. 6500K wird im allgemeinen für Filminhalt und 9300K für TV-Video verwendet. Farbeinstellung: Diese Option erlaubt individuelle Anpassung der Farbeinstellung Intensität und des Offsets für die roten, grünen und blauen Farben.
-
Seite 27: Einstellungsmenü
automatisch aus, wenn 20 Minuten lang kein Signal vorhanden ist. Nach Einstellungsmenü 10 weiteren Minuten ohne Signal schaltet sich der Projektor ab. Falls vor Quellen : ermöglicht Programmierung der Source-Tasten, aktiviert Auto-Quelle dem Abschalten des Projektors ein aktives Signal erfolgt, wird ein Bild und aktiviert die SCART RGB-Quelle. - Seite 28 Start-Logo: Ermöglicht die Anzeige eines leeren Bildschirms oder eines Start-Logo kundenspezifischen Bildschirms anstelle des Standard-Startbildschirms (IN72). Um ein neues Bild zu erfassen, zeigen Sie das Bild an und wählen Sie Leerer Bildschirm „Neues einfangen“ aus. Es wird eine Meldung eingeblendet. Wählen Sie im Menü...
- Seite 29 Service: Um diese Funktionen zu benutzen, wählen Sie sie aus, und drücken Sie auf Select (Auswahl). Servicemenü Werkseinstellungen: Setzt alle Einstellungen auf die Standardwerte zurück. Lampenstunden zurücksetzen: Setzt den Lampenstundenzähler im Serviceinfo-Menü auf Null zurück. Tun Sie das nur nach dem Auswechseln der Lampe.
-
Seite 30: Wartung
Die LED oben am Projektor blinkt zudem zweimal, um anzuzeigen, dass die Lampe ausgewechselt werden muss. HINWEIS: Sie können neue Lampengehäuse unter www.infocus.com oder bei einem Einzelhändler oder Fachhändler kaufen. Verwenden Sie nur eine Ersatzlampe vom selben Typ und mit derselben Bewertung wie die Originallampe. - Seite 31 Drücken Sie die zwei Halterungen an der Lampenabdeckung gegen die Vorderseite des Projektors und heben Sie die Lampenabdeckung ab. Lösen Sie drei Schrauben, mit denen das Lampengehäuse am Projektor Lampenabdeckung befestigt ist. Trennen Sie den Lampenstecker vom Projektor. Drücken Sie dazu auf die Halterung des Steckers und ziehen Sie vorsichtig am Stecker.
- Seite 32 Bringen Sie die Lampenabdeckung wieder an. Servicemenü Bringen Sie den Fuß bzw. die Deckenbefestigung nötigenfalls wieder an. Stecken Sie das Netzkabel ein und drücken Sie die Power (Netztaste) der Fernbedienung oder des Tastenfeldes, um den Projektor wieder einzuschalten. Um den Betriebsstundenzähler der Lampe zurückzusetzen, navigieren Sie zum Menü...
