Bedienungsanleitung

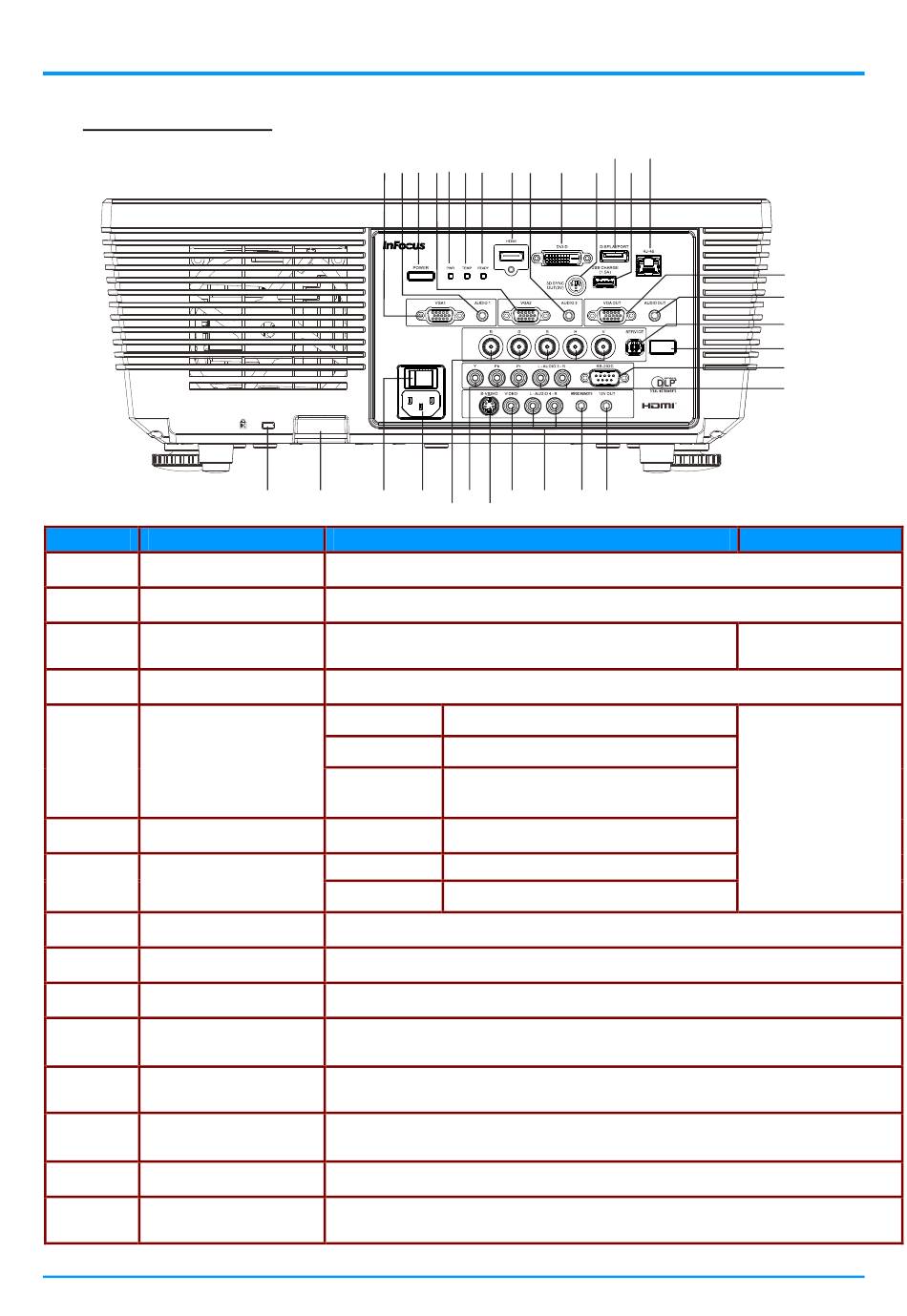

Ansicht von hinten
N
.
K
R
OMPONENTE
1.
VGA1
2.
AUDIO 1
3.
POWER-Taste
4.
VGA2
5.
Betriebs-LED
6.
Temperatur-LED
7.
Bereit-LED
8.
HDMI
9.
AUDIO 2
10.
DVI-D
3D-Sync-Ausgang
11.
(5 V)
12.
DISPLAYPORT
USB-Ladeanschluss
13.
(1,5 A)
14.
RJ45
15.
VGA-Ausgang
1
2 3 4 5 6 7
21
22
23
24
Hier schließ en Sie das RGB-Kabel eines Computers oder Videogerätes an.
Hier schließ en Sie das Audiokabel eines Eingangsgerätes an.
Zum Ein-/Ausschalten des Projektors (Sie müssen
zuerst den Netzschalter betätigen).
Hier schließ en Sie das RGB-Kabel eines Computers oder Videogerätes an.
Leuchtet gelb
Leuchtet blau
Blinkt gelb
Leuchtet rot
Leuchtet rot
Blinkt rot
Hier schließ en Sie das HDMI-Kabel eines HDMI-Gerätes an.
Hier schließ en Sie das Audiokabel eines Eingangsgerätes an.
Hier schließ en Sie das DVI-Kabel (nicht mitgeliefert) eines Computers an.
Hier schließ en Sie die Empfängereinheit der 3D-IR-Brille an.
Hier stellen Sie per DisplayPort-Kabel eine Verbindung zu einer
DisplayPort-Quelle her.
Zum Aufladen per USB.
Hier schließ en Sie ein LAN-Kabel zur Netzwerkverbindung an.
Hier stellen Sie über das RGB-Kabel eine Verbindung zu einem Bildschirm
her (Durchschleifen nur über VGA1).
8 9 10 11
26
28 29
30 31
25
27
B
ESCHREIBUNG
Bereitschaft
Normalbetrieb
Einschaltung oder
Abschaltung/Abkühlung.
Ü berhitzung
Normalbetrieb
Lampe nicht bereit
