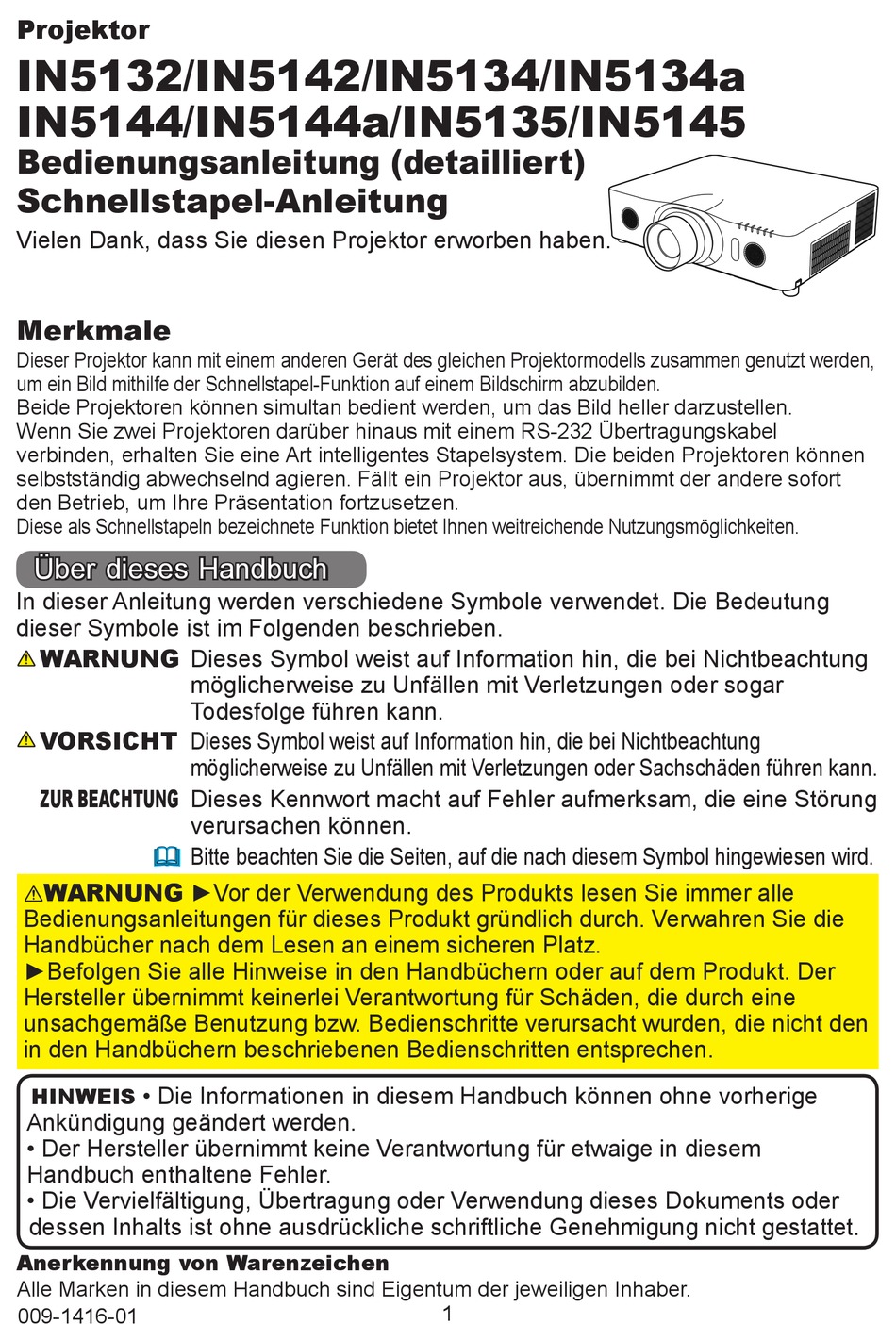

Projektor
IN5132/IN5142/IN5134/IN5134a
IN5144/IN5144a/IN5135/IN5145
Bedienungsanleitung (detailliert)
Schnellstapel-Anleitung
Vielen Dank, dass Sie diesen Projektor erworben haben.
Merkmale
Dieser Projektor kann mit einem anderen Gerät des gleichen Projektormodells zusammen genutzt werden,
um ein Bild mithilfe der Schnellstapel-Funktion auf einem Bildschirm abzubilden.
Beide Projektoren können simultan bedient werden, um das Bild heller darzustellen.
Wenn Sie zwei Projektoren darüber hinaus mit einem RS-232 Übertragungskabel
verbinden, erhalten Sie eine Art intelligentes Stapelsystem. Die beiden Projektoren können
selbstständig abwechselnd agieren. Fällt ein Projektor aus, übernimmt der andere sofort
den Betrieb, um Ihre Präsentation fortzusetzen.
Diese als Schnellstapeln bezeichnete Funktion bietet Ihnen weitreichende Nutzungsmöglichkeiten.
Über dieses Handbuch
In dieser Anleitung werden verschiedene Symbole verwendet. Die Bedeutung
dieser Symbole ist im Folgenden beschrieben.
WARNUNG
VORSICHT
ZUR BEACHTUNG
WARNUNG ►Vor der Verwendung des Produkts lesen Sie immer alle
Bedienungsanleitungen für dieses Produkt gründlich durch. Verwahren Sie die
Handbücher nach dem Lesen an einem sicheren Platz.
►Befolgen Sie alle Hinweise in den Handbüchern oder auf dem Produkt. Der
Hersteller übernimmt keinerlei Verantwortung für Schäden, die durch eine
unsachgemäße Benutzung bzw. Bedienschritte verursacht wurden, die nicht den
in den Handbüchern beschriebenen Bedienschritten entsprechen.
• Die Informationen in diesem Handbuch können ohne vorherige
HINWEIS
Ankündigung geändert werden.
• Der Hersteller übernimmt keine Verantwortung für etwaige in diesem
Handbuch enthaltene Fehler.
• Die Vervielfältigung, Übertragung oder Verwendung dieses Dokuments oder
dessen Inhalts ist ohne ausdrückliche schriftliche Genehmigung nicht gestattet.
Anerkennung von Warenzeichen
Alle Marken in diesem Handbuch sind Eigentum der jeweiligen Inhaber.
009-1416-01
Dieses Symbol weist auf Information hin, die bei Nichtbeachtung
möglicherweise zu Unfällen mit Verletzungen oder sogar
Todesfolge führen kann.
Dieses Symbol weist auf Information hin, die bei Nichtbeachtung
möglicherweise zu Unfällen mit Verletzungen oder Sachschäden führen kann.
Dieses Kennwort macht auf Fehler aufmerksam, die eine Störung
verursachen können.
Bitte beachten Sie die Seiten, auf die nach diesem Symbol hingewiesen wird.
1
