SIMATIC IPC
Die maximale Leitungslänge von der Signalquelle bis zum Bildschirm ist mit 5m
spezifiziert. Abhängig von Datenrate, Kabelqualität und der Auslegung der
Anschaltung können auch Entfernungen bis zu 30m erreicht werden.
Große Leitungslängen können mittels DVI-Verstärker überbrückt werden. Oft gibt es
bei diesen Verlängerungen jedoch eine Beschränkung der Übertragungsrate.
DVI-Stecker teilen sich in zwei Bereiche: Einmal der digitale Teil mit bis zu 24 Pins
(auf dem folgenden Bild links) und der analoge Teil mit 5 Pins („Kreuz" oder
„Microcross").

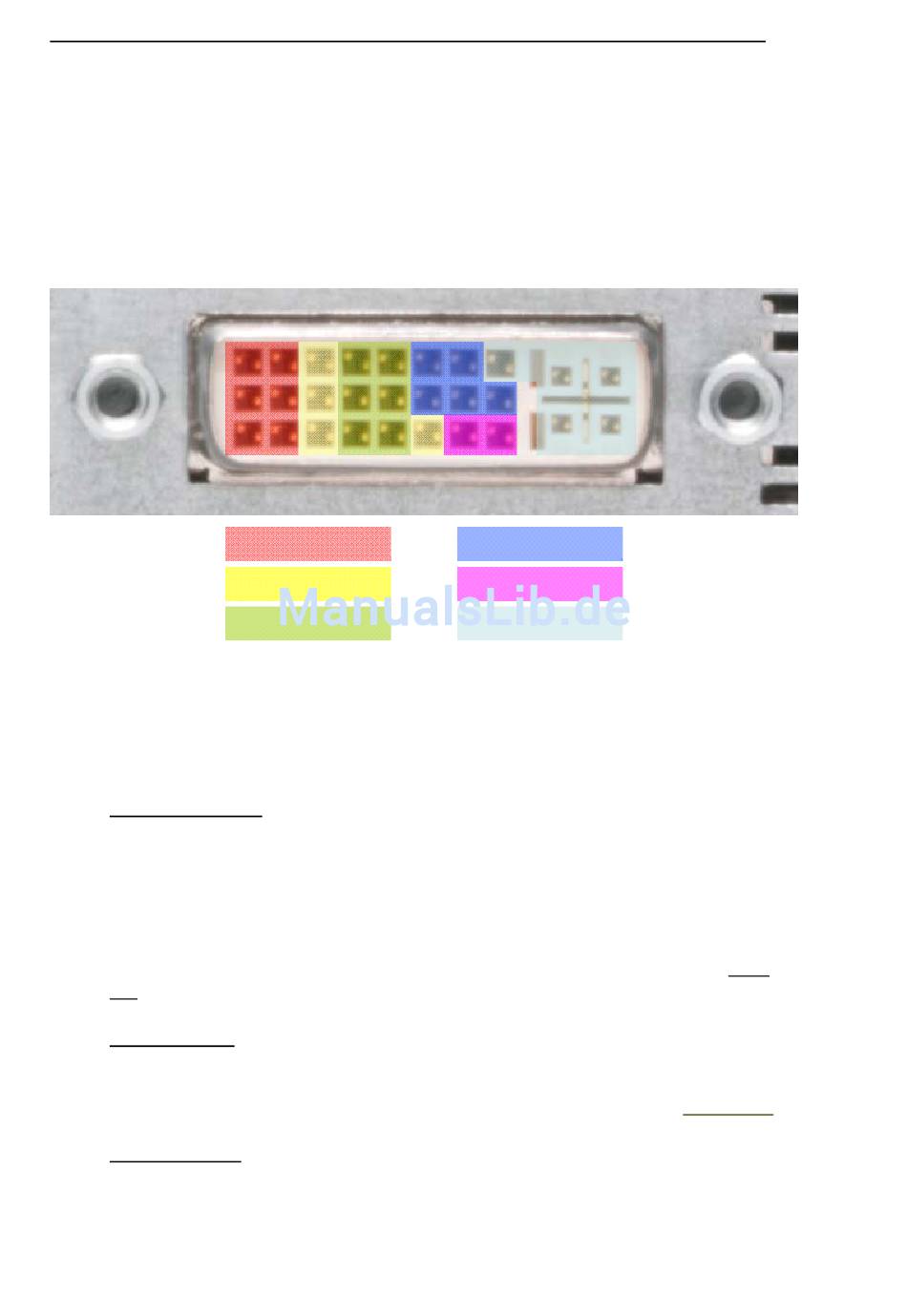

Belegung einer DVI-I-Schnittstelle (24+5): rechts das „Kreuz" für analoge Daten, links die Pins für die
digitale Datenübertragung
Es gibt DVI-Schnittstellen für unterschiedliche Anforderungen, je nach Zweck sind
nur die benötigten Pins und Leitungen vorhanden. So verfügt ein DVI-D-Kabel nur
über die für digitale Datenübertragung benötigten Pins und kann keine analogen
Daten übertragen.
• DVI-I (integrated)
DVI-I überträgt analoge wie auch digitale Signale in den Varianten 18+5
(Single Link) und 24+5 (Dual Link).
Mit einem „DVI-I auf VGA"-Adapter kann man auch einen Bildschirm mit VGA-
Schnittstelle an der DVI-I-Schnittstelle betreiben, wenn die Grafikkarte die
Ausgabe analoger und digitaler Daten unterstützt. Bei SIMATIC Box und
Panel PCs werden sowohl digitale als auch analoge Daten übertragen und
diese können jeweils verschiedene Bildinformationen enthalten (siehe
4.1).
• DVI-D (digital)
DVI-D überträgt ausschließlich digitale Signale. Es gibt sie in den Varianten
18+1 (Single Link) und 24+1 (Dual Link). Die DVI-Extension des SIMATIC
Rack PC 847B ist ein Beispiel für eine DVI-D-Schnittstelle (siehe
• DVI-A (analog)
DVI-A überträgt ausschließlich analoge Signale. Diese Variante kommt aber
nur selten vor. Den Anschluss gibt es z. B. in der Variante 12+5. Er kann aber
auch weniger (digitale) Pins haben.
Copyright © Siemens AG 2011
All Rights reserved
"Grafik bei SIMATIC IPC" - White Paper
digital (Link 1)
Abschirmung
digital (Link 2)
8 von 27
Plug'n Play
Takt
analog
April 2011
Kap.
Kap. 4.2.1)
