Siemens SIMATIC IPC Handbuch Seite 26

SIMATIC IPC
Bussystem
ISA
PCI (32 Bit, 33 MHz)
AGP x8 (kein Bus)
PCIe x1
PCIe x4
PCIe x16
PCIe x1 (V2.0)
PCIe x1 (V3.0)
Übersicht über Bussysteme, Datenübertragungsraten und Art des Busses
Seit Anfang 2007 ist die PCIe-Version 2.0 verabschiedet, die die Taktrate und damit
die Datenübertragungsrate verdoppelt. Über eine PCIe x1-Schnittstelle können somit
bis zu 1 GByte/sek an Daten übertragen werden. Die nächste Generation, PCIe 3.0
wurde November 2010 verabschiedet und verdoppelte die Datentransferrate
nochmals. Dies erfolgt durch eine Erhöhung der Taktfrequenz auf 8 GHz und den
gleichzeitigen Wechsel von der 8B10B-Codierung zu einer 128B130B-Codierung.
Ein PCIe x1-Slot überträgt nun bis zu 2 GByte/sek an Daten.

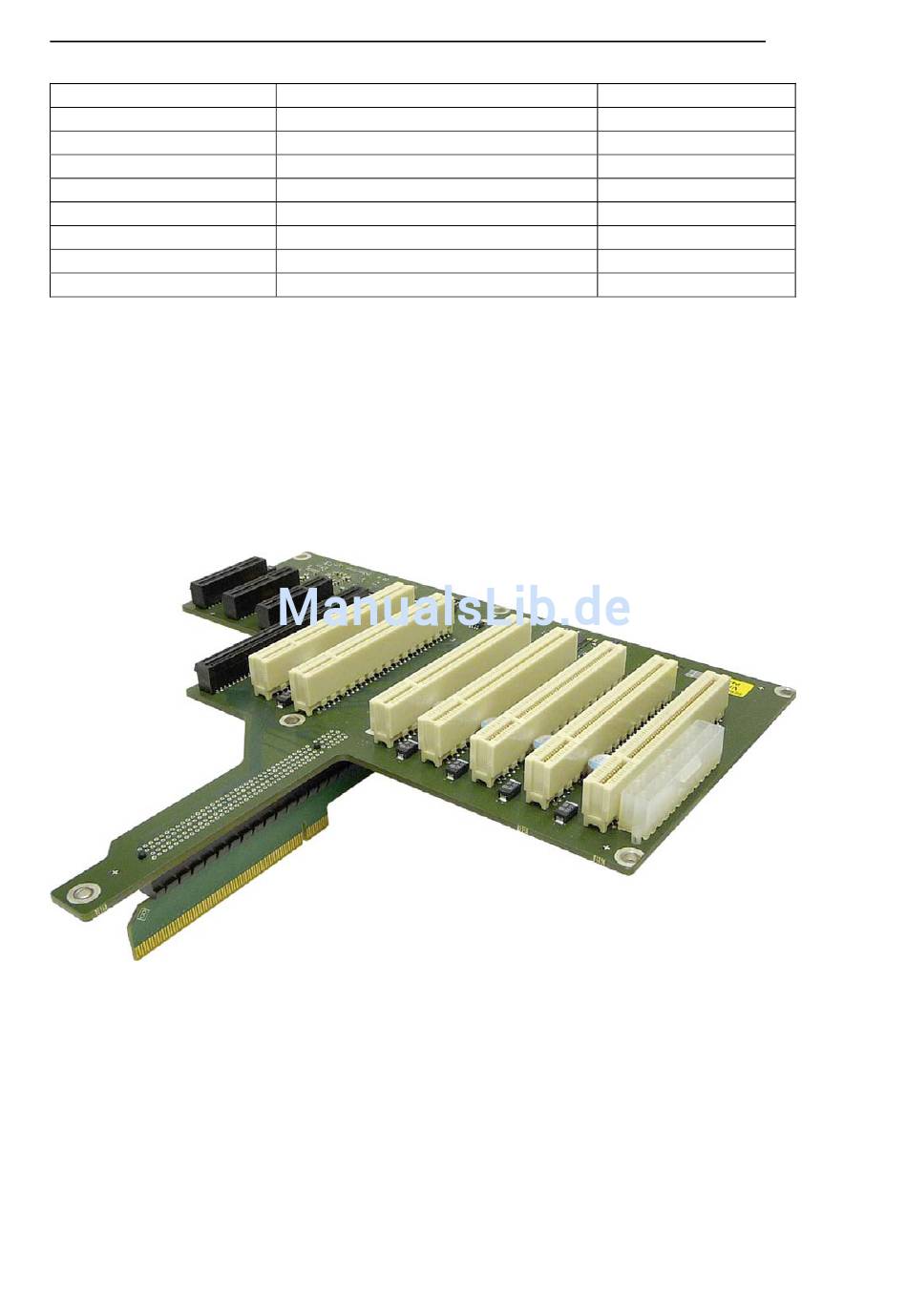

„Große" Busplatine Rack PC SIMATIC IPC847C mit 11 Erweiterungssteckplätzen:
Im Bild von links nach rechts: 3 PCIe x4-Slots (schwarz, kurz), 1 PCIe x16-Slot (schwarz, lang) und 7
PCI-Slots (weiß)
Copyright © Siemens AG 2011
All Rights reserved
"Grafik bei SIMATIC IPC" - White Paper
Datenübertragungsrate
16 MByte/sek
133 MByte/sek
2133 MByte/sek
500 MByte/sek
2000 MByte/sek
8000 MByte/sek
1000 MByte/sek
2000 MByte/sek
26 von 27
April 2011
