SIMATIC IPC
"Grafik bei SIMATIC IPC" - White Paper
April 2011
4.3.3.2 SIMATIC IPC547C
Hier ermöglicht die Grafikkarte über eine Weiche mit proprietärem Format den
gleichzeitigen Anschluss von bis zu 2 Monitoren über ein mitgeliefertes Y-
Adapterkabel mit zwei DVI-I-Ausgängen. Somit können an diese Karte zwei
beliebige Monitore (DVI und/oder VGA) angeschlossen werden.
Der interne Grafikchip muss bei Nutzung dieser Karte deaktiviert werden. Wird der
Rack PC mit der externen Grafikkarte bestellt, wird er mit den passenden BIOS-
Einstellungen ausgeliefert, bei einem nachträglichen Einbau müssen diese von Hand
vorgenommen werden.
Erweiterungskarte für Rack PC SIMATIC IPC547C:

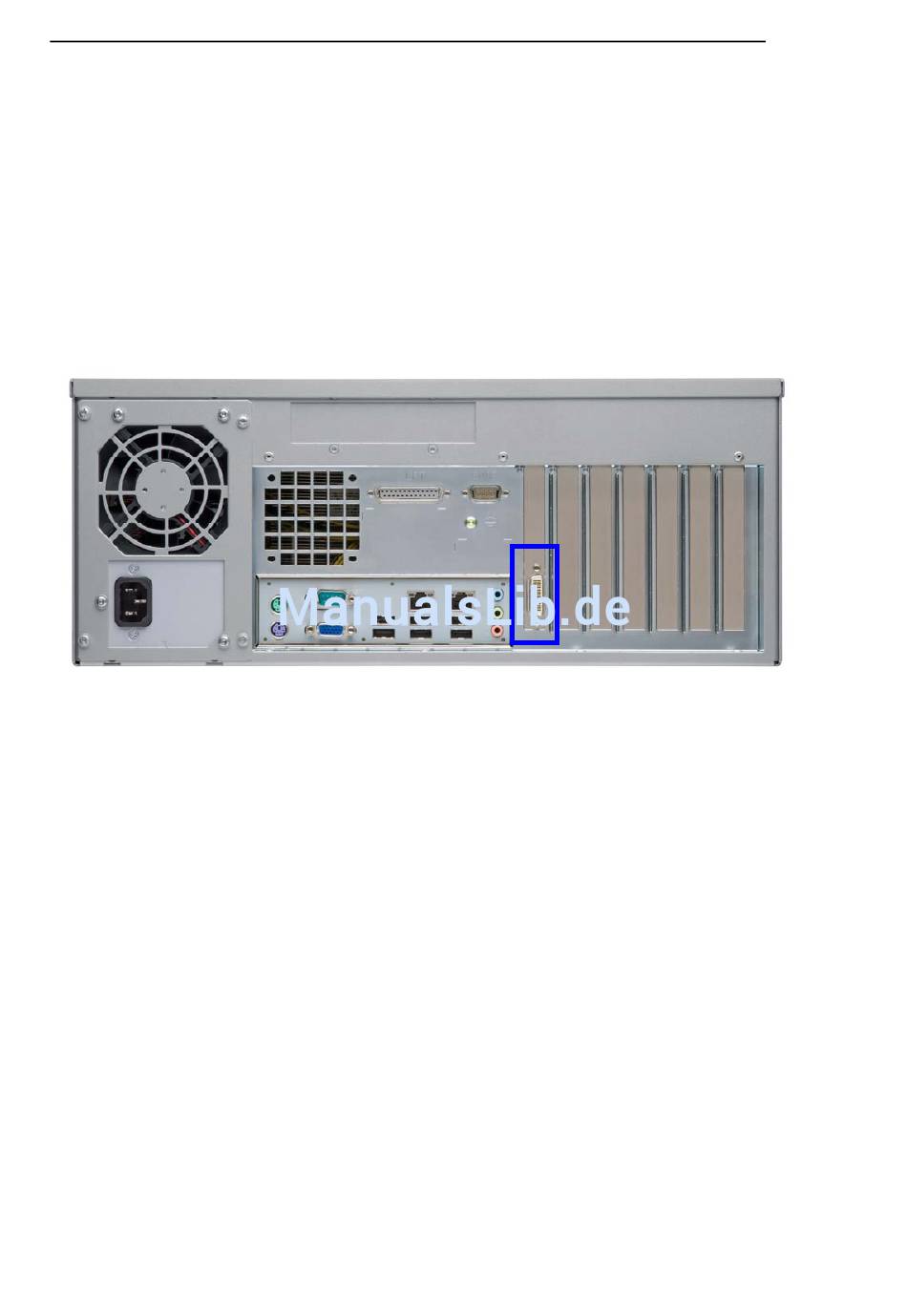

Proprietäre Grafikschnittstelle (blau) der Grafik-Erweiterungskarte zum Anschluss zweier Monitore
(DVI und/oder VGA) über Y-Kabel
I IA AS
Copyright © Siemens AG 2011
All Rights reserved
18 von 27
