Pilotis
Montageanleitung Assembly instructions

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Cor Pilotis

Inhaltszusammenfassung für Cor Pilotis

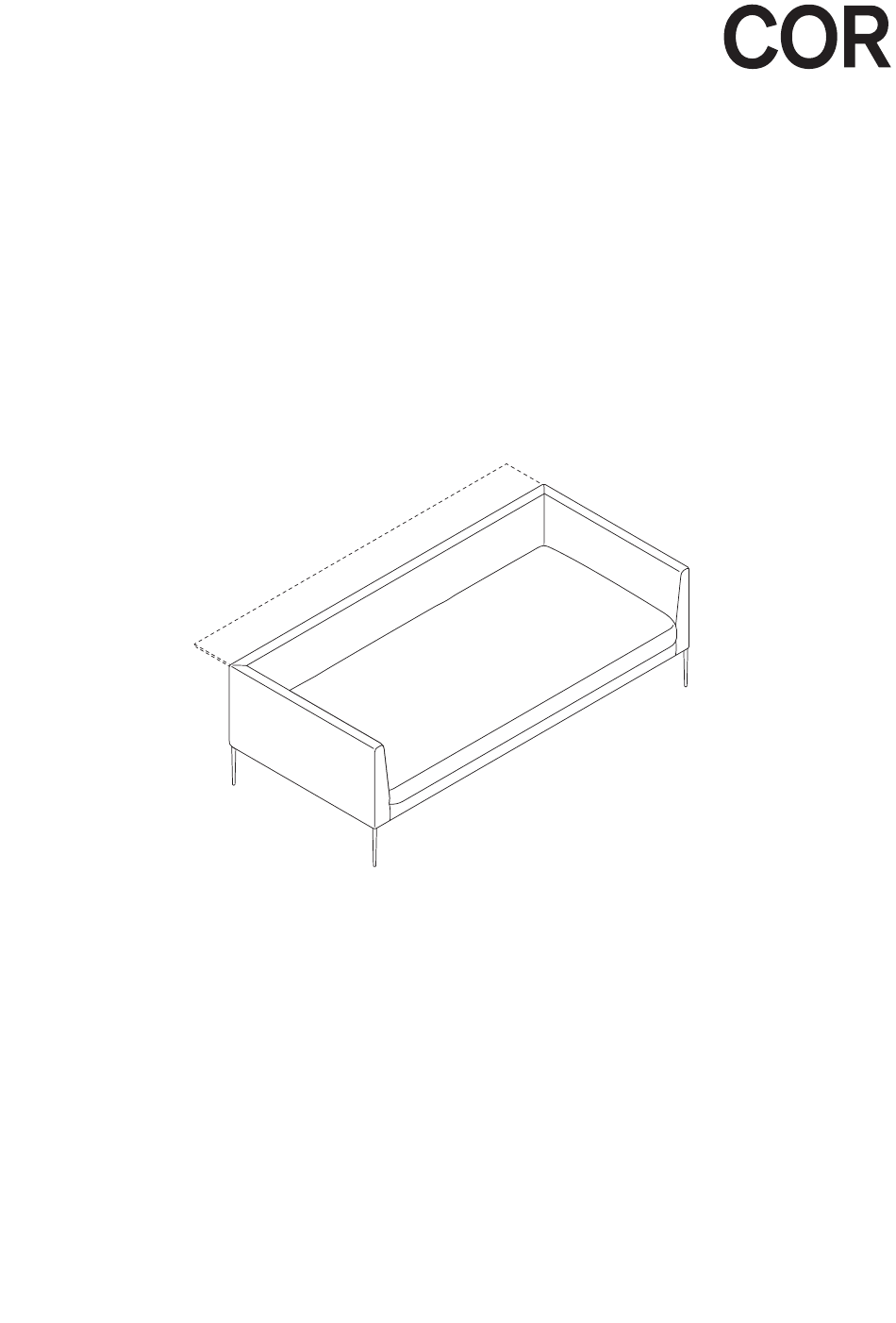

  • Seite 1 Pilotis Montageanleitung Assembly instructions...

  • Seite 2: Inhaltsverzeichnis

    Adjustiong the shelves after installation • Do NOT stand, climb, or sit on the shelves! Covers and cushions • Pilotis is intended as a casual model. Seat sheen in the seat is intentional and therefore not a quality defect. • Plump up the cushions vigorously every 4 weeks.

  • Seite 3: Montage Der Füße

    Montage der Füße Schrauben Sie alle Kunststoff-Abdeckkappen gegen den Uhrzeigersinn ab. Schrauben Sie alle Füße im Uhrzeigersinn von Hand auf das Gewinde. Achten Sie darauf, dass kein Gegenstand (Bezugsstoff) zwischen Fuß und Anschraubplatte liegt! Ziehen Sie mit Hilfe des passenden Inbus- schlüssels die Füße fest an.
  • Seite 4 Montage der Füße Stecken Sie die Gleiterbasis in die untere Öffnung der Füße. Klippsen Sie den Kunsstoff- bzw. Filzgleiter auf die Gleiterbasis.

  • Seite 5: Elemente Verbinden

    Elemente verbinden Legen Sie die losen Sitzkissen zur Seite. Drehen Sie die auf der Unterseite montierten Verbinderzungen seitlich hervor. Schieben Sie die Elemente so zusammen, dass die Verbinderzunge in das passende Gegen- stück einrastet und die Elemente dicht neben- einander stehen (ohne Lücke).
  • Seite 6 Montage gerade Ablagebretter An der Stelle, wo die Ablagebretter montiert werden, befinden sich vormontierte Schrauben. Bitte lösen und entfernen Sie diese. Schrauben Sie nun die mitgelieferten Aufsteck- bolzen von Hand in die Gewinde und ziehen Sie diese mit einem Schraubenzieher fest an. Lösen Sie die Madenschrauben auf der Unter- seite der Ablagebretter etwas und stecken Sie das Ablagebrett nun auf die Bolzen bis das...

  • Seite 7: Montage Gerade Ablagebretter

    Montage gerade Ablagebretter Sichern Sie das Ablagebrett gegen Verrutschen, indem Sie die Madenschrauben auf der Unter- seite wieder festziehen.
  • Seite 8 Montage Z-Ablagebretter Die Z-Ablage muss als erstes montiert werden. Die Eckverbindungen werden durch den La- mello Divario-Beschlag fixiert. Fügen Sie eine Eckverbindung mit ca. 10 cm Höhenversatz zusammen und schieben Sie dann die Bretter auf ein Höhenniveau ineinander. Nun ist die 1. Eckverbingung fixiert.

  • Seite 9: Montage Z-Ablagebretter

    Montage Z-Ablagebretter Schrauben Sie nun die mitgelieferten Aufsteck- bolzen von Hand in die Gewinde und ziehen Sie diese mit einem Schraubenzieher fest an. Lösen Sie die Madenschrauben auf der Unter- seite der Ablagebretter etwas und stecken Sie das Ablagebrett nun auf die Bolzen, bis das Brett dicht am Rücken anliegt.

  • Seite 10: Nachträgliche Korrektur Ablagebretter

    Nachtragliche korrek tur Ablagebretter Bei allen Ablagebrettern kann die Neigung der Bretter und die horizontale Positionierung vor Ort nachjustiert werden. Lösen Sie die Madenschrauben auf der Unter- seite des Ablagebretts. Ziehen Sie nun das Ablagebrett etwa 5 cm vom Rücken ab (es sollte dabei auf den Bolzen stecken bleiben).
  • Seite 11 Nachtragliche korrek tur Ablagebretter Horizontale Positionierung: Nach dem Lösen der beiden Zylinderkopf- schrauben können Sie die horizontale Positio- nierung des Bolzens vornehmen. Ziehen Sie die beiden Schrauben wieder fest an. Brett-Neigung: Lösen Sie die beiden Zylinderkopfschrauben nur leicht. Durch Verdrehen der Inbus-Schrau- be stellen Sie die Neigung des Ablagebretts ein.
  • Seite 12 Nachtragliche korrek tur Ablagebretter Schieben Sie das Ablagebrett wieder dicht an den Rücken heran. Sichern Sie das Ablagebrett gegen Verrutschen, indem Sie die Madenschrauben auf der Unter- seite festziehen.
  • Seite 13 Assembly of the feet Remove all plastic caps by unscrewing anti-clockwise. Insert feet and screw into the threads clockwise by hand. Ensure that there is no obstruction (cover material) between the feet and the mounting plate! Tighten the feet using the appropriate Allen key.

  • Seite 14: Assembly Of The Feet

    Assembly of the feet Insert the glider bases into the openings on the bottom of the feet. Clip the plastic or felt pads onto the glider bases.

  • Seite 15: Connectiong The Seating Elements

    Connec ting the seating elements Remove loose seat cushions. Turn the connector tabs (mounted on the underside) to the side. Push the elements together so that the connector tabs engage in their corresponding counterparts, and the elements fit together closely (without any gap).

  • Seite 16: Assembly The Traight Shelves

    Assembly the s traight shelves Pre-installed screws are located at the points where the shelves attach. Please loosen and remove these screws. Screw the supplied threaded studs into the threads by hand, and tighten them with a screwdriver. Loosen the grub screws on the underside of the shelves slightly and push the shelf onto the studs until the shelf lies tight against the back.
  • Seite 17 Assembly the s traight shelves Secure the shelf by re-tightening the grub screws on the underside.
  • Seite 18 Assembly the Z-shelf The Z-shelf must be assembled first of all. The corner joints are made using the Lamello Divario fitting. Insert a corner connector with approx. 10 cm offset, and then slide the boards together at the same level. The first corner connection has now been made.

  • Seite 19: Assembly The Z-Shelf

    Assembly the Z-shelf Now screw the supplied threaded studs into the threads by hand and tighten them with a screwdriver. Loosen the grub screws on the underside of the shelves slightly and push the shelf onto the studs until the shelf lies tight against the back. Secure the shelf by re-tightening the grub screws on the underside.
  • Seite 20 Adjus ting the shelves af ter ins tallation The incline and horizontal positioning of all the shelves can be adjusted on site. Loosen the grub screws on the underside of the shelf. Pull the shelf approx. 5cm from the back. (It should remain on the threaded studs).

  • Seite 21: Adjustiong The Shelves After Installation

    Adjus ting the shelves af ter ins tallation Horizontal positioning: After loosening the two cylinder head screws, you can adjust the horizontal positioning of the stud. Re-tighten the two screws. Shelf incline: Loosen the two cylinder head screws slightly. Shelf incline can be adjusted by turning the Allen screw.
  • Seite 22 Adjus ting the shelves af ter ins tallation Slide the shelf tight against the back. Secure the shelf by re-tightening the grub screws on the underside.
  • Seite 23 C O R . D E COR Sitzmöbel Nonenstraße 12 33378 Rheda-Wiedenbrück t +49.(0)5242.4102-0 info@cor.de...
