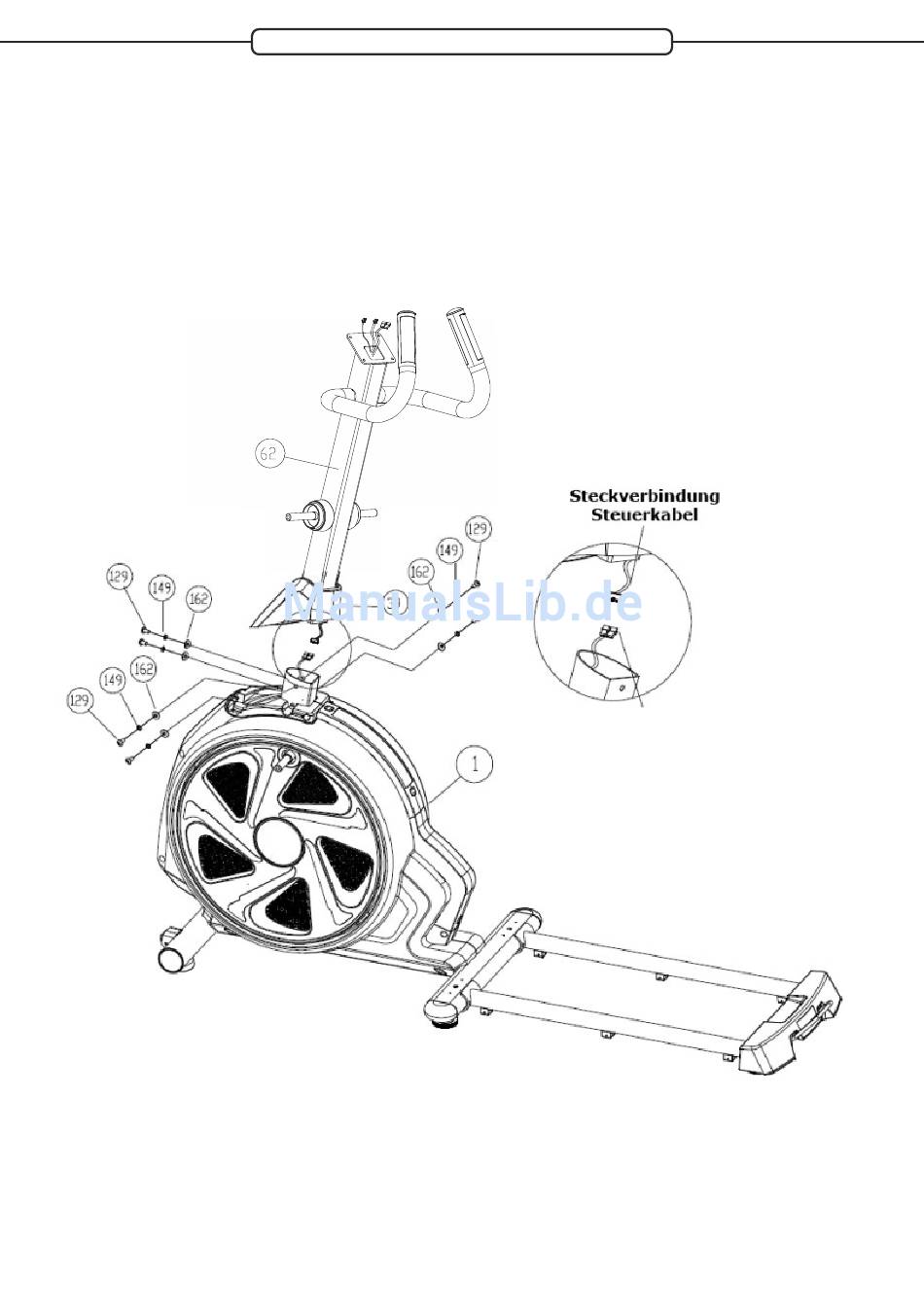

Schritt 2: Montage des Schaftes
Schieben Sie zuerst das Lenkerschaftsgehäuse (39) von unten auf den Lenkerschaft (62). Achten Sie hierbei
unbedingt auf die korrekte Ausrichtung des Lenkerschaftsgehäuse (39).
Verbinden Sie nun die Steckverbindungen des Steuerkabels miteinander. Hierbei ist die Hilfe einer zweiten
Person zu empfehlen, damit weder beim Aufschieben des Lenkerschaftsgehäuses, noch beim Aufsetzen des
Lenkerschaftes (62) auf den Basisrahmen (1), das Steuerkabel gequetscht wird.
Fixieren Sie nun den Lenkerschaft (62) auf dem Basisrahmen (1). Hierzu nutzen Sie die Inbusschrauben (129)
und die Unterlegscheiben (149, 162). Drücken Sie anschließend das Lenkerschaftsgehäuse (39) nach unten,
bis es fest auf dem Basisrahmen (1) sitzt.
Montage
8
