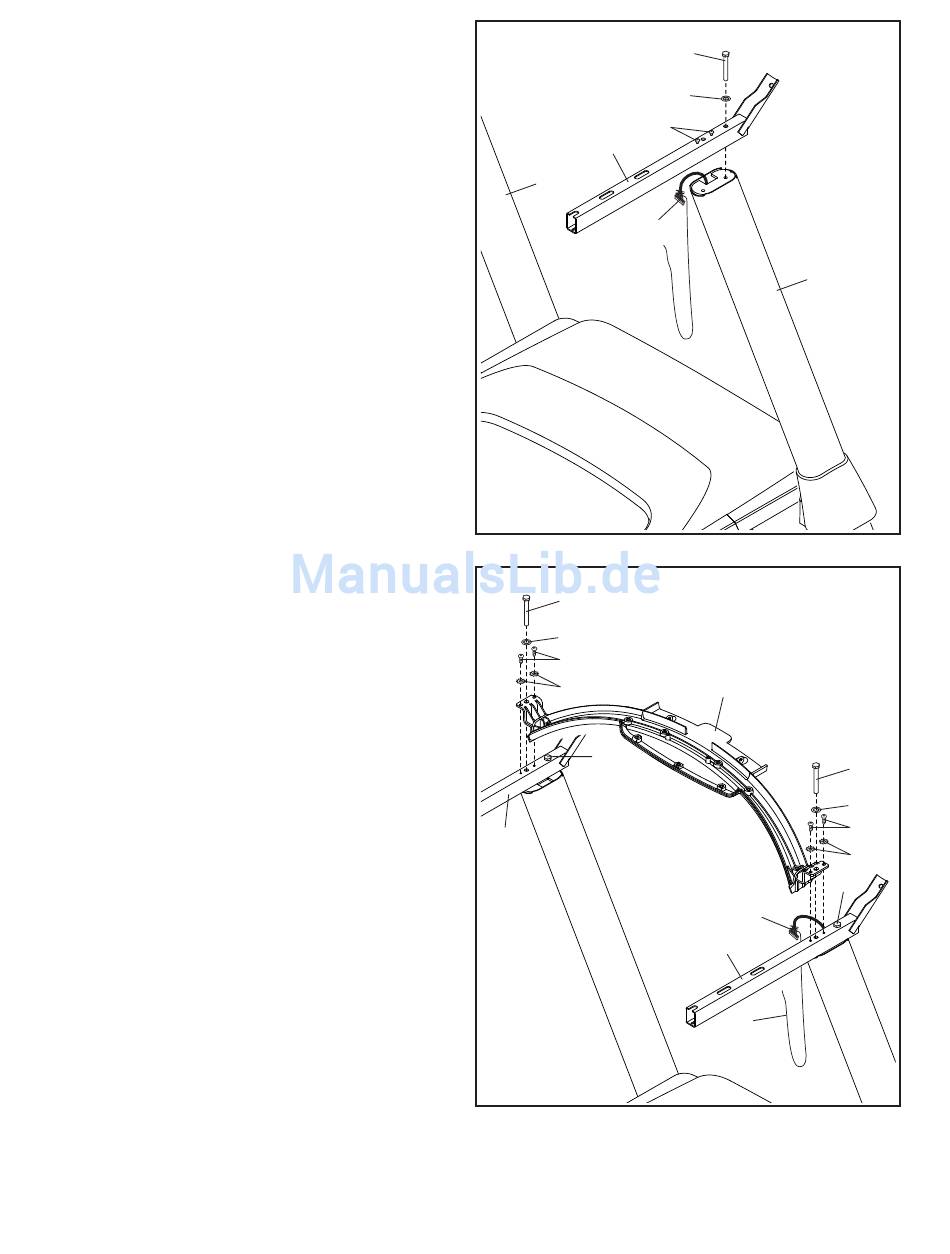

6. Befestigen Sie eine Haltestange (84) mit einer
5/16" x 2 1/2" Schraube (28) und einer 5/16"
Zahnscheibe (11) an der angezeigten Stelle am
rechten Pfosten (90). Achten Sie darauf, das
Pfostenkabel (81) nicht abzuklemmen. Ziehen
Sie die Schraube noch nicht vollständig fest.
Dann entfernen Sie die zwei gezeigten Schrau-
ben (E) und werfen Sie diese weg.
Befestigen Sie die andere Haltestange (nicht
abgebildet) am linken Pfosten (89) auf die
gleiche Weise. Anmerkung: Auf der linken Seite
befinden sich keine Kabel.
7. WICHTIG: Um ein Beschädigen der Pulsquer-
stange (93) zu vermeiden, benutzen Sie keine
Elektrowerkzeuge und ziehen Sie die #10 x
3/4" Schrauben (9) nicht zu fest an.
Richten Sie die Pulsquerstange (93) wie abge-
bildet aus. Befestigen Sie die Pulsquerstange
an den Haltestangen (84) mit vier #10 x 3/4"
Schrauben (9) und vier #10 Zahnscheiben (5).
Drehen Sie alle vier Schrauben lose ein und
ziehen diese danach fest. Achten Sie darauf,
das Pfostenkabel (81) nicht abzuklemmen.
Drehen Sie nun zwei 5/16" x 2 1/2" Schrauben
(28) mit zwei 5/16" Zahnscheiben (11) in die
Pulsquerstange (93) wie abgebildet hinein.
Ziehen Sie die vier 5/16" x 2 1/2" Schrauben
(28) fest an.
Anschließend entfernen Sie den Kabelbinder (A)
vom Pfostenkabel (81).
6
84
89
81
7
28
11
9
5
28
84
10
28
11
E
90
93
81
84
A
28
11
9
5
28
