SCHAUBILD ZUR IDENTIFIZIERUNG DER TEILE

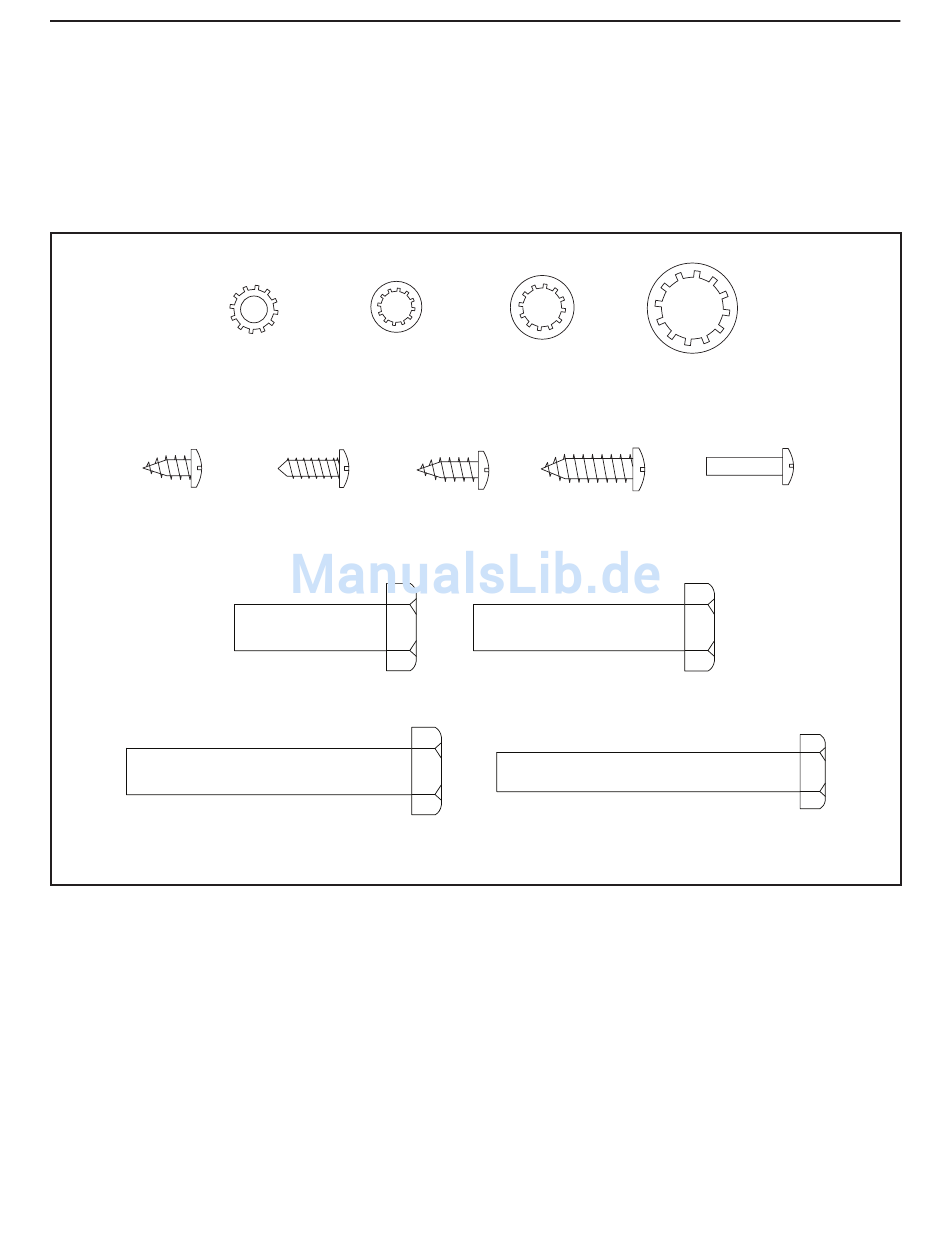

Die Abbildungen unten helfen Ihnen bei der Identifizierung der kleinen Teile, die Sie zur Montage brauchen wer-
den. Die Zahl in Klammern unter jeder Abbildung ist die Kennziffer des Teils, die mit der TEILELISTE am Ende
dieser Bedienungsanleitung übereinstimmt. Die Zahl nach der Kennziffer bezieht sich auf die Stückzahl, die für
die Montage gebraucht wird. Anmerkung: Sollte sich ein Teil nicht im Montagesatz befinden, überprüfen
Sie, ob es nicht schon vormontiert wurde. Es könnten zusätzliche Teile, die nicht gebraucht werden, bei-
gefügt sein.
Zahnscheibe
#8 x 3/8"
Schraube
(105)–8
3/8" x 2 3/8" Schraube
1/4"
#10
Zahnscheibe
(26)–4
(5)–4
Silberne #8 x 1/2"
Schraube
(10)–1
3/8" x 1 1/4" Schraube
(63)–2
(7)–4
5/16"
Zahnscheibe
(11)–6
#8 x 1/2"
#10 x 3/4"
Schraube
Schraube
(9)–4
(1)–19
3/8" x 1 3/4" Schraube
(62)–2
5/16" x 2 1/2" Schraube
6
3/8"
Zahnscheibe
(13)–8
#8 x 5/8"
Maschinenschraube
(8)–4
(28)–4
